Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE

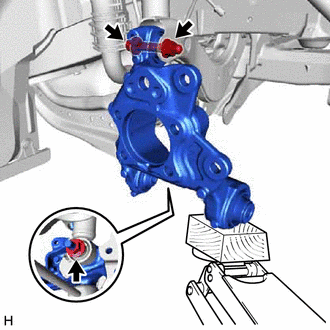

1. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE PORTE-ESSIEU ARRIERE
(a) Reposer provisoirement le sous-ensemble de porte-essieu arrière sur l'ensemble d'amortisseur arrière à l'aide de l'écrou et de la rondelle plate.
REMARQUE:
Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.
(b) Reposer provisoirement le sous-ensemble de porte-essieu arrière sur l'ensemble de bras de commande supérieur arrière à l'aide du boulon et de l'écrou. REMARQUE:
| |
(c) Reposer l'ensemble de bras tiré arrière sur le sous-ensemble de porte-essieu arrière à l'aide des 2 boulons.
Torque:
135 N·m {1 377 kgf·cm, 100 ft·lbf}
2. REPOSER LE SUPPORT DE FLEXIBLE ARRIERE
(a) Reposer le support de flexible arrière sur le sous-ensemble de porte-essieu arrière à l'aide du boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
3. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
Cliquer ici
4. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
Cliquer ici
5. REPOSER LE RESSORT HELICOIDAL ARRIERE
Cliquer ici
6. STABILISER LA SUSPENSION
Cliquer ici
7. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE
(a) Reposer l'ensemble de bras de commande supérieur arrière sur le sous-ensemble de porte-essieu arrière à l'aide du boulon.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.
8. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
Cliquer ici
9. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon.
Cliquer ici
10. REPOSER L'ENSEMBLE D'AMORTISSEUR ARRIERE
Cliquer ici
11. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
12. REPOSER PROVISOIREMENT L'ENSEMBLE DE FREIN DE STATIONNEMENT
(a) Nettoyer les surfaces de pose de l'ensemble de frein de stationnement et le sous-ensemble de porte-essieu arrière.
(b) Reposer provisoirement l'ensemble de frein de stationnement sur le sous-ensemble de porte-essieu arrière à l'aide de l'écrou.
REMARQUE:
Ne pas tordre l'ensemble de câble de frein de stationnement n° 3 lors de la pose de l'ensemble de frein de stationnement.
CONSEIL:
Serrer complètement l'écrou après avoir reposé l'ensemble de moyeu d'essieu arrière et de roulement.
13. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3
(a) Reposer l'ensemble de câble de frein de stationnement n° 3 et l'ensemble de bras tiré arrière à l'aide de l'écrou.
Torque:
15,5 N·m {158 kgf·cm, 11 ft·lbf}
14. REPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
Cliquer ici
15. REPOSER L'ENSEMBLE DE FREIN DE STATIONNEMENT
(a) Reposer l'ensemble de frein de stationnement sur le sous-ensemble de porte-essieu arrière à l'aide de l'écrou.
Torque:
140 N·m {1 428 kgf·cm, 103 ft·lbf}
16. BRANCHER LE FIL DU CAPTEUR DE CONTROLE DE DERAPAGE
Cliquer ici
17. REPOSER LE DISQUE ARRIERE
Cliquer ici
18. REPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT
Cliquer ici
19. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
20. REGLER LE FREIN DE STATIONNEMENT
Cliquer ici
21. POSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
22. POSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
23. REPOSER LA ROUE ARRIERE
Cliquer ici
24. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de traverse de suspension arrière) à l'aide de l'écrou.
Cliquer ici
25. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE
Cliquer ici
26. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE
Cliquer ici
27. EFFECTUER L'INITIALISATION
|
|
Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage |
Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage |
