DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de levier de changement de vitesse sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent*4 | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Remplacement de l'ECM |
Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
*1 *2 | |
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
|
| pour initialisation UB80E pour enregistrement UB80E |
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
Remplacement de l'ECM*1 |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
|
|
Remplacement de l'ECM*2 |
Enregistrement de code (système antidémarrage (sans système de clé intelligente)) |
|
|
- *1: avec système de clé intelligente
- *2: sans système de clé intelligente
- *3: Lorsque l'ECM est remplacé par un élément neuf, la réinitialisation de la mémoire est inutile.
- *4: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici
REMARQUE:
Avant de déposer l'ensemble de contacteur de position de stationnement/point mort, s'assurer que le levier de changement de vitesse est en position N.
PROCEDURE
1. SECURISER LE VEHICULE
(a) Engager totalement le frein de stationnement et caler une roue.

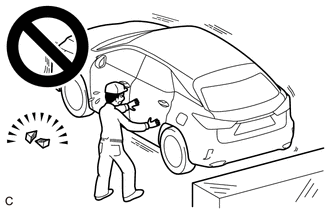

ATTENTION:
- Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.
- Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.
2. DEPOSER LA BATTERIE
Cliquer ici
3. DEPOSER L'ECM
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Cliquer ici
5. DEBRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

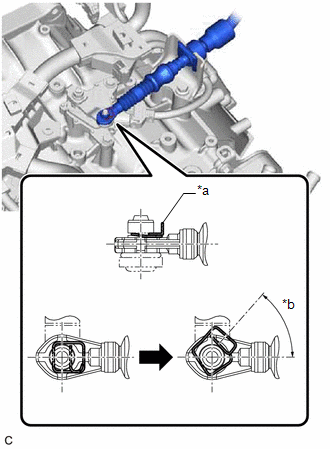

(a) Tout en libérant l'agrafe comme indiqué sur le schéma, puis débrancher l'ensemble de câble de commande de boîte de vitesses du levier d'axe de commande de boîte de vitesses avec l'agrafe. |
|
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

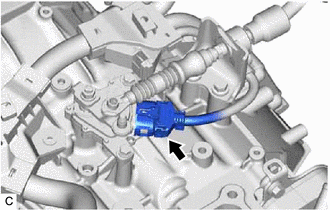

(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort. |
|

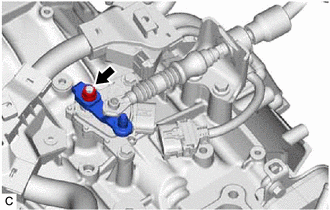

(b) Déposer l'écrou, la rondelle et le levier d'axe de commande de boîte de vitesses du sous-ensemble d'axe de levier de soupape manuelle. |
|

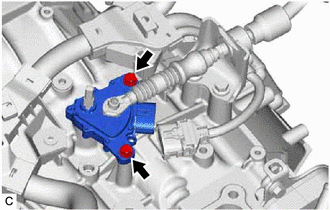

(c) Déposer les 2 boulons et l'ensemble de contacteur de position de stationnement/point mort du sous-ensemble de carter de boîte-pont automatique. REMARQUE: Avant d'entamer la dépose de l'ensemble de contacteur de position de stationnement/point mort, éliminer toute saleté ou rouille présente sur la surface de pose du sous-ensemble d'axe de levier de soupape manuelle. Veiller à déposer l'ensemble de contacteur de position de stationnement/point mort en suivant le long du sous-ensemble d'axe de levier de soupape manuelle tout en veillant à ne pas déformer la plaque de ressort qui soutient le sous-ensemble d'axe de levier de soupape manuelle. Si la plaque de ressort est déformée, il ne sera pas possible de reposer correctement l'ensemble de contacteur de position de stationnement/point mort. |
|
