Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de bloc hydraulique de boîte de vitesses sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
|
|
| pour initialisation UB80E pour enregistrement UB80E |
PROCEDURE
1. DEPOSER LE CABLE DE BOITE DE VITESSES
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES

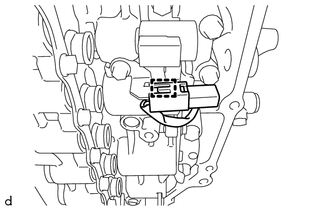

(a) Libérer l'attache pour débrancher le connecteur de câble de capteur de régime de boîte de vitesses (NC). |
|

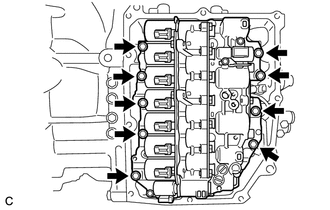

(b) Déposer les 9 boulons et l'ensemble de bloc hydraulique de boîte de vitesses du sous-ensemble de carter de boîte-pont automatique. |
|

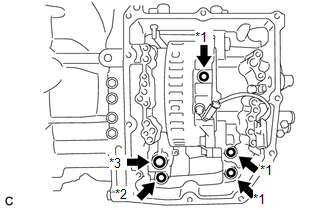

(c) Déposer les 2 joints d'étanchéité de carter de boîte-pont du sous-ensemble de carter de boîte-pont automatique. |
|
(d) Déposer le joint d'étanchéité de carter de boîte-pont du sous-ensemble de pignon de renvoi menant.
(e) Déposer le joint d'étanchéité de couvercle de pompe à huile avant n° 1 de l'ensemble de pompe à huile avant.
(f) Déposer le joint d'étanchéité de couvercle de pompe à huile avant n° 2 de l'ensemble de pompe à huile avant.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES *2 JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT *3 JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 1 *4 JOINT D'ETAN ...Demontage
