Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de boîte-pont automatique sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*4

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

Remplacement de l'ECM

Enregistrement du numéro d'identification du véhicule (VIN)

Le MIL s'allume

Enregistrement de l'ID de communication de l'ECU (système antidémarrage)

Fonction de démarrage du moteur

*1

*2

  • Remplacement de l'ensemble de moteur
  • La fuite de gaz du système d'échappement est à réparer

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

Remplacement de l'ensemble de boîte-pont automatique

  1. Réinitialiser la mémoire
  2. Entrer le code de compensation de la boîte-pont dans l'ECM
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage
  • Choc important au changement de vitesse
  • Détérioration de l'efficacité du carburant

pour initialisation UB80E

pour enregistrement UB80E

Remplacement de l'ECM

(Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Transférer le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM

(Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Réinitialiser le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM*1

Enregistrement du code (système de clé intelligente (pour la fonction de démarrage))

  • Système de verrouillage centralisé des portes à distance
  • Système de clé intelligente (pour la fonction d'ouverture)
  • Système de clé intelligente (pour fonction de démarrage)
  • Fonction de verrouillage de direction

Remplacement de l'ECM*2

Enregistrement de code (système antidémarrage (sans système de clé intelligente))

  • Système de verrouillage centralisé des portes à distance
  • Démarrage du moteur

  • Suspension, pneus, etc.

    (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Remplacement de l'ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif)
  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur d'aide au stationnement

pour l'initialisation:

pour le calibrage:

Remplacement de l'ensemble de pare-chocs avant (avec système de moniteur de vue panoramique)

Réglage de la vue avant de la caméra de télévision

Système de moniteur de rétroviseur panoramique

pour l'initialisation:

pour le calibrage:

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Initialisation de dispositif de commande de caméra de télévision
  • Régler l'angle de braquage
  • Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Réglage de la géométrie des roues avant

Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.

  • Le VSC est désactivé ou défectueux
  • Les DTC sont émis
  • Le témoin de dérapage s'allume
  • Le témoin ABS est allumé

avec système de frein de stationnement électrique

sans système de frein de stationnement électrique

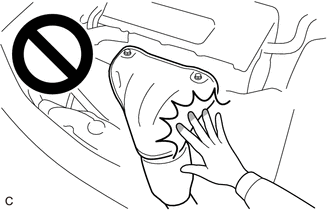

ATTENTION:

PROCEDURE

1. DEPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT

Cliquer ici

2. DEPOSER LE CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR

Cliquer ici

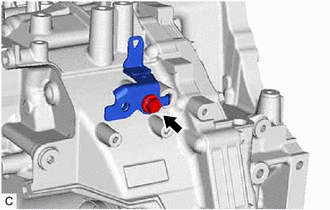

3. DEPOSER LE BOULON DE FIXATION D'ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE CONVERTISSEUR DE COUPLE

(a) Faire tourner le vilebrequin pour accéder aux 6 boulons de fixation d'ensemble de convertisseur de couple et de plateau d'entraînement et déposer le boulon de fixation de chaque ensemble de convertisseur de couple et de plateau d'entraînement tout en maintenant le boulon de poulie de vilebrequin avec une clé.

CONSEIL:

Il y a un boulon de fixation d'ensemble de convertisseur de couple et de plateau d'entraînement de couleur noire.

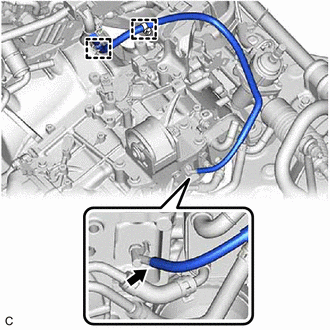

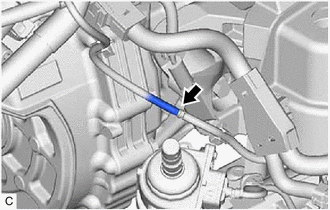

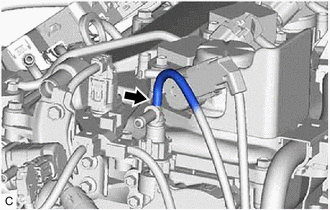

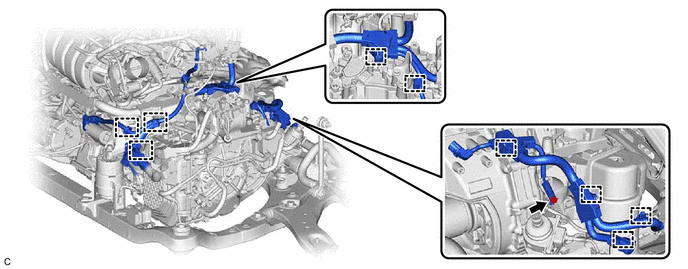

4. DEBRANCHER LA DURITE A DEPRESSION

(a) Débrancher la durite à dépression du silentbloc de support du moteur arrière.

(b) Débrancher la durite à dépression du raccord de durite à dépression.

(c) Libérer les 9 attaches pour débrancher la durite à dépression de l'ensemble de boîte-pont automatique.

5. DEPOSER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)

Cliquer ici

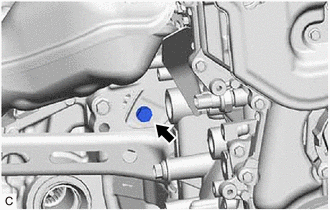

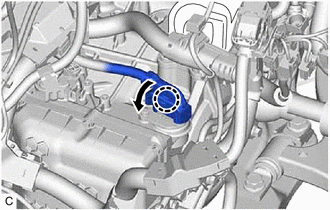

6. DEBRANCHER L'ENSEMBLE DE DURITE DE DERIVATION D'EAU

(a) Faire glisser l'agrafe et débrancher l'ensemble de durite de dérivation d'eau du refroidisseur d'huile de boîte de vitesses.

CONSEIL:

Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant de l'ensemble de durite de dérivation d'eau et du refroidisseur d'huile de boîte de vitesses.

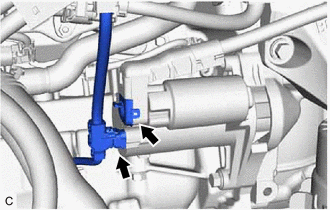

7. DEPOSER LA DURITE DE BOUCHON DE RENIFLARD

(a) Libérer les 2 attaches de durite pour débrancher la durite de bouchon de reniflard.

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer la durite de bouchon de reniflard du bouchon de reniflard n° 1 (ATM).

REMARQUE:

Veiller à ne pas endommager le bouchon de reniflard n° 1 (ATM).

(c) Déposer le sous-ensemble de bouchon de reniflard de la durite de bouchon de reniflard.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble de bouchon de reniflard.

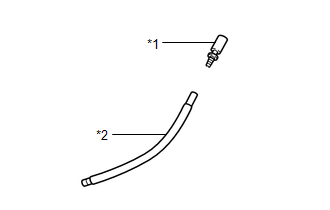

*1

Sous-ensemble de bouchon de reniflard

*2

Durite de bouchon de reniflard

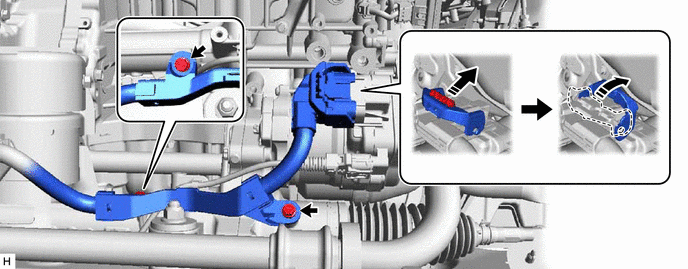

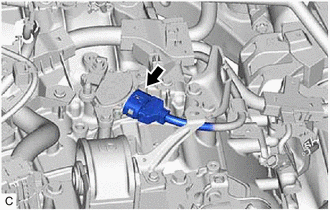

8. DEBRANCHER LE FAISCEAU DE CABLES

(a) Libérer la griffe, tourner le levier et débrancher le connecteur du connecteur de câble de boîte de vitesses.

(b) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.

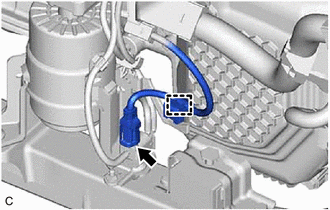

(c) Libérer l'attache du faisceau de câbles et débrancher le connecteur de soupape de commutation de dépression (pour le système actif de suspension du moteur).

(d) Débrancher le connecteur d'ensemble de mécanisme de direction assistée à crémaillère.

CONSEIL:

Relâcher le dispositif de verrouillage avant de faire tourner le levier de verrouillage.

(e) Déposer les 2 boulons pour débrancher le faisceau de câbles de l'ensemble de mécanisme de direction assistée à crémaillère.

(f) Déposer le boulon.

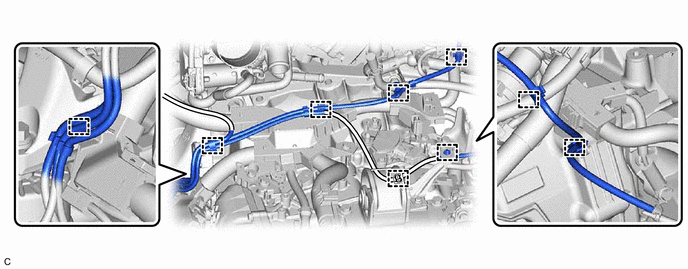

(g) Libérer les 9 attaches de faisceau de câbles pour débrancher le faisceau de câbles.

(h) Déposer les 2 boulons.

(i) Libérer l'attache de faisceau de câbles afin de détacher le faisceau de câbles de l'ensemble de boîte-pont automatique.

9. DEPOSER LE CACHE LATERAL DU CARTER DE VOLANT MOTEUR

Cliquer ici

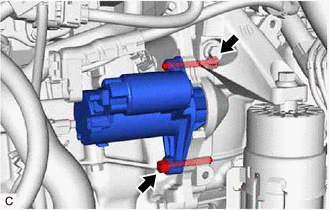

10. DEPOSER L'ENSEMBLE DE DEMARREUR

(a) Débrancher le connecteur de l'ensemble de démarreur.

(b) Ouvrir le capuchon de borne.

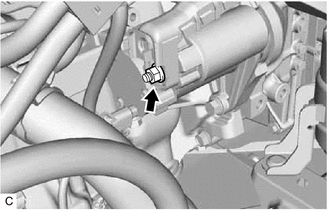

(c) Déposer l'écrou et débrancher le câble de moteur n° 2 de la borne 30.

(d) Déposer les 2 boulons et l'ensemble de démarreur du sous-ensemble de bloc-cylindres.

11. DEPOSER LA PROTECTION D'ALIMENTATION EN CARBURANT

Cliquer ici

12. REPOSER LES CROCHETS POUR MOTEUR

Cliquer ici

13. DEPOSER L'ENSEMBLE DE CADRE AVANT

Cliquer ici

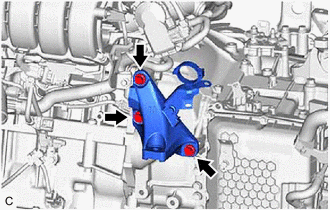

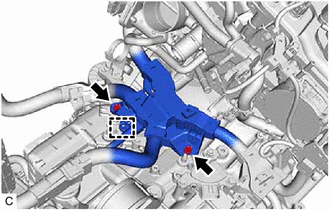

14. DEPOSER LE SUPPORT DE FIXATION DU MOTEUR AVANT

(a) Déposer les 3 boulons et le support de fixation de moteur avant du logement de boîte-pont.

15. DEPOSER L'ENSEMBLE DE BOITE-PONT AUTOMATIQUE

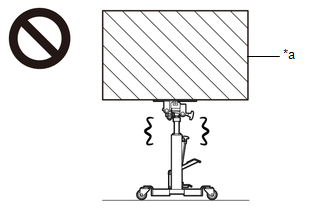

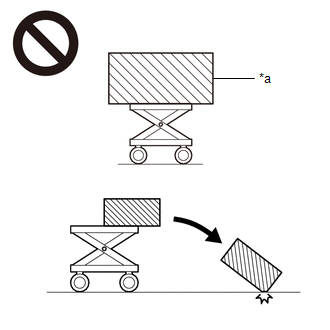

(a) Soutenir l'ensemble de boîte-pont automatique à l'aide d'un cric pour boîte de vitesses.

REMARQUE:

Fixer l'ensemble de boîte-pont automatique sur le cric pour boîte de vitesses à l'aide d'un adaptateur approprié, comme par exemple une corde ou un accessoire.

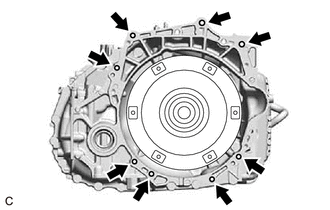

(b) Déposer les 8 boulons de l'ensemble de boîte-pont automatique.

REMARQUE:

Pour éviter d'endommager les ergots à impact, ne pas faire levier entre l'ensemble de boîte-pont automatique et l'ensemble de moteur.

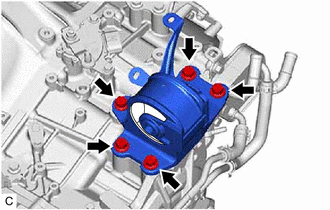

16. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE N° 2

(a) Déposer les 5 boulons et le silentbloc de support du moteur arrière n° 2 du sous-ensemble de carter de boîte-pont automatique.

17. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE

Cliquer ici

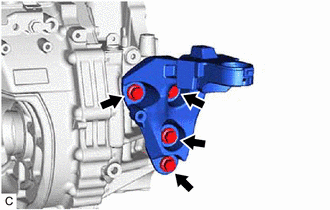

18. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE FIXATION DE MOTEUR ARRIERE

(a) Déposer les 4 boulons et le sous-ensemble de support de fixation de moteur arrière du logement de boîte-pont.

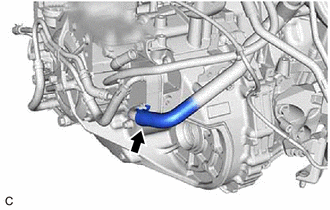

19. DEBRANCHER LA DURITE DE SORTIE DE REFROIDISSEUR D'HUILE N° 1

Cliquer ici

20. DEBRANCHER LA DURITE D'ENTREE DE REFROIDISSEUR D'HUILE N° 1

Cliquer ici

21. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE DURITE DE REFROIDISSEUR D'HUILE N° 1 SANS DURITE

Cliquer ici

22. DEPOSER LE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES

Cliquer ici

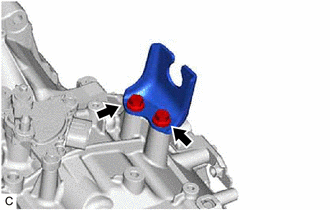

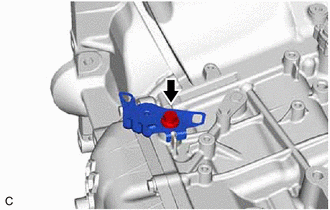

23. DEPOSER LE SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES N° 1

(a) Déposer les 2 boulons et le support de câble de commande de boîte de vitesses n° 1 du sous-ensemble de carter de boîte-pont automatique.

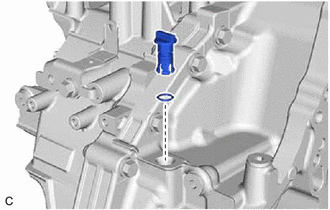

24. DEPOSER L'ENSEMBLE DE BOUCHON DE CARTER DE BOITE DE VITESSES (fabrication TMC)

(a) Déposer l'ensemble de bouchon de carter de boîte de vitesses du logement de boîte-pont.

(b) Déposer le joint torique de l'ensemble de bouchon de carter de boîte de vitesses.

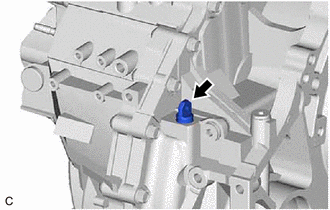

25. DEPOSER L'ENSEMBLE DE BOUCHON DE CARTER DE BOITE DE VITESSES (fabrication TMMK)

(a) Déposer l'ensemble de bouchon de carter de boîte de vitesses du logement de boîte-pont.

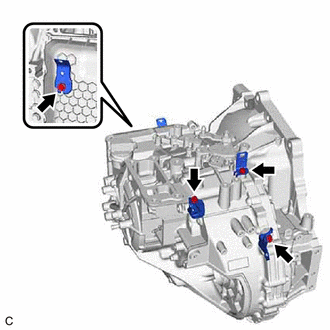

26. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

(a) Déposer le boulon et le support d'attache de faisceau de câbles du sous-ensemble de carter de boîte-pont automatique.

(b) Déposer le boulon et le support d'attache de faisceau de câbles du sous-ensemble de carter de boîte-pont automatique.

(c) Déposer les 4 boulons et les 4 supports d'attache de faisceau de câbles du sous-ensemble de carter de boîte-pont automatique et le cache latéral de carter de boîte de vitesses.

27. DEPOSER L'ENSEMBLE DE CONVERTISSEUR DE COUPLE

(a) Déposer l'ensemble de convertisseur de couple de l'ensemble de boîte-pont automatique.

28. VERIFIER L'ENSEMBLE DE CONVERTISSEUR DE COUPLE

Cliquer ici

29. VERIFIER LE SOUS-ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE COURONNE

Cliquer ici
