Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Borne de connecteur d'électrovanne (SL) - Corps d'électrovanne (SL)

20°C (68°F)

11 à 15 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'électrovanne (SL).

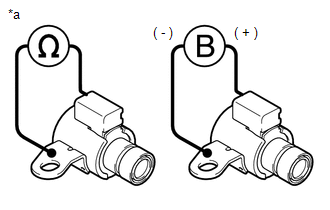

*a

Pièce constitutive sans faisceau de câbles branché

(électrovanne (SL))

(b) Brancher un câble positif (+) de la batterie sur la borne du connecteur d'électrovanne (SL) et un câble négatif (-) sur le corps d'électrovanne (SL) et s'assurer que l'électrovanne (SL) bouge et émet un bruit de fonctionnement.

REMARQUE:

Lors de l'utilisation de la tension de la batterie durant cette vérification, ne pas approcher les sondes positive (+) et négative (-) du tester trop près l'une de l'autre pour éviter tout risque de court-circuit.

OK:

L'électrovanne (SL) bouge et émet un bruit de fonctionnement.

Si le résultat n'est pas conforme aux spécifications, remplacer l'électrovanne (SL).

2. VERIFIER LA SOUPAPE D'ELECTROVANNE (SLT)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

20°C (68°F)

5,0 à 5,6 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'électrovanne (SLT).

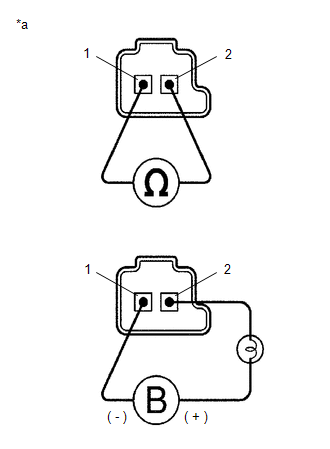

*a

Pièce constitutive sans faisceau de câbles branché

(électrovanne (SLT))

(b) Brancher un câble positif (+) de la batterie avec une ampoule de 21 W sur la borne 2 et un câble négatif (-) de la batterie sur la borne 1 du connecteur d'électrovanne (SLT), et s'assurer que l'électrovanne (SLT) bouge et émet un bruit de fonctionnement.

REMARQUE:

Lors de l'utilisation de la tension de la batterie durant cette vérification, ne pas approcher les sondes positive (+) et négative (-) du tester trop près l'une de l'autre pour éviter tout risque de court-circuit.

OK:

L'électrovanne (SLT) bouge et émet un bruit de fonctionnement.

Si le résultat n'est pas conforme aux spécifications, remplacer l'électrovanne (SLT).

3. VERIFIER LA SOUPAPE D'ELECTROVANNE (SLU)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

4. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL1)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

5. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL2)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

6. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL3)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

7. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL4)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

8. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL5)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

9. VERIFIER L'ELECTROVANNE (SL6)

CONSEIL:

Se reporter à la vérification de l'électrovanne (SLT).

Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LA SOUPAPE A COMMANDE MANUELLE (a) Déposer la soupape manuelle de l'ensemble de bloc hydraulique de boîte de vitesses. 2. DEPOSER LA PLAQUE DE VERROUILLAGE D'ELECTROVANNE (a) Dép ...

Remontage
REMONTAGE PROCEDURE 1. REPOSER L'ELECTROVANNE (SL) (a) Enduire l'électrovanne (SL) de liquide ATF WS d'origine Toyota. (b) Reposer l'électrovanne (SL) sur l'ensemble de bloc hydraulique de boîte de vitesses avec le b ...
