Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
4. DEPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
6. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
7. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
Cliquer ici
9. DEPOSER LE CONTACTEUR DE MONITEUR DE VISION PANORAMIQUE

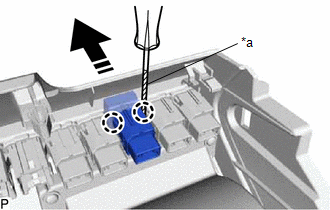

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer le contacteur de moniteur de vision panoramique comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens |
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE *2 BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE *3 PLAQUE DE SEUIL DE PORTE AVANT GAUCHE *4 SOUS-ENSEMBLE DE LEVIER DE C ...Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CONTACTEUR DE CONTROLE DE VISION PANORAMIQUE (a) Déposer le contacteur de moniteur de vision panoramique Cliquer ici (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le ...D'autres materiaux:
