DESCRIPTION DU SYSTEME

DESCRIPTION GENERALE DU SYSTEME ANTIVOL

Le système antivol peut être activé/désactivé en verrouillant/déverrouillant les portes à l'aide de l'une des opérations suivantes:
- Opération de verrouillage à l'ouverture/déverrouillage*1
- Fonction de verrouillage/déverrouillage à distance*2
- Opération de verrouillage/déverrouillage associé à la clé
- En ouvrant et en fermant les portes*3
  - *1: avec système de clé intelligente
  - *2: A l'aide de la télécommande, le verrouillage et le déverrouillage de porte à distance est également considéré comme une opération de verrouillage/déverrouillage à distance. (pour le type compatible Toyota Entune Remote Connect)
  - *3: Uniquement lorsque le système antivol est activé.
La fonction d'alarme sera activée lorsqu'une personne tente de forcer le déverrouillage ou l'ouverture de l'une des portes, du capot ou de la porte de compartiment à bagages alors que le système est armé.
Pendant l'état de retentissement d'alarme, le système allume l'éclairage intérieur et fait clignoter les clignotants et les éclairages extérieurs. Simultanément, le système active l'avertisseur sonore du véhicule et l'ensemble d'alarme sonore afin de signaler l'intrusion et d'avertir les personnes se trouvant à proximité du véhicule.
CONSEIL:

Les éclairages intérieurs sont allumés si le contacteur d'éclairage intérieur de porte dans l'ensemble de boîtier de console de toit et l'ensemble d'éclairage local*1 ou l'ensemble de plafonnier*2 sont en position ON.
- *1: avec système de toit ouvrant
- *2: sans système de toit ouvrant
Le système antivol est doté d'un mode d'armement actif. Il existe 4 états dans ce mode: l'état désarmé, l'état de préparation à l'armement, l'état armé et l'état de retentissement d'alarme.

(a) Etat désarmé:

La fonction d'alarme est désactivée.
Le système antivol est désactivé.

(b) Etat de préparation à l'armement:

Temps nécessaire pour que le système passe à l'état armé.
Le système antivol est désactivé.

Le système antivol est activé.

(d) Etat de retentissement d'alarme:

La fonction d'alarme est activée.

Durée de l'alarme::

Environ 57 secondes

Méthodes d'alarme

Méthode d'alarme	Eclairages extérieurs Feux de croisement Feux arrière	Clignote
	Clignotants	Clignote
	Eclairages intérieurs	Allumage
	Avertisseurs sonores du véhicule	Retentissement (Cycles d'environ 0,4 seconde)
	Ensemble d'alarme sonore	Retentissement (Cycles d'environ 0,4 seconde)

FONCTION DES PRINCIPALES PIECES CONSTITUTIVES

Pièce constitutive	Fonction
Témoin de sécurité	Informe le conducteur de l'état du système antivol.
Ensemble d'alarme sonore	Retentit en cas de détection d'une tentative d'effraction ou de vol.
Feux de croisement	Clignotent en cas de détection d'une tentative d'effraction ou de vol.
Feux arrière	Clignotent en cas de détection d'une tentative d'effraction ou de vol. S'allument lorsque le système antivol passe à l'état de retentissement d'alarme.
Clignotants	Clignotent en cas de détection d'une tentative d'effraction ou de vol.
Eclairages intérieurs	S'allume en cas de détection d'une tentative d'effraction ou de vol.
Avertisseurs sonores du véhicule	Retentit en cas de détection d'une tentative d'effraction ou de vol.
Ensemble de contacteur d'éclairage de seuil de porte avant gauche/droite Ensemble de contacteur d'éclairage d'accueil de porte arrière (gauche/droite)	Détecte l'état de la porte (ouverte ou fermée)
Contacteur de détection de déverrouillage de porte	Détecte l'état de la porte (verrouillée ou déverrouillée).
Contacteur d'éclairage de seuil de compartiment moteur (ensemble de verrouillage de capot)	Détecte l'état du capot (ouvert ou fermé)
ECU de certification (ensemble d'ECU de clé intelligente)*1	Reçoit le signal de verrouillage/déverrouillage de porte à distance. Reçoit le signal de verrouillage/déverrouillage de porte à distance.
Ensemble de serrure de porte de compartiment à bagages	Détecte l'état de la porte du compartiment à bagages (ouverte ou fermée).
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)*2	Reçoit le signal de verrouillage/déverrouillage de porte à distance.

*1: avec système de clé intelligente
*2: sans système de clé intelligente

MODE D'ARMEMENT ACTIF

(a) Mode d'armement actif:

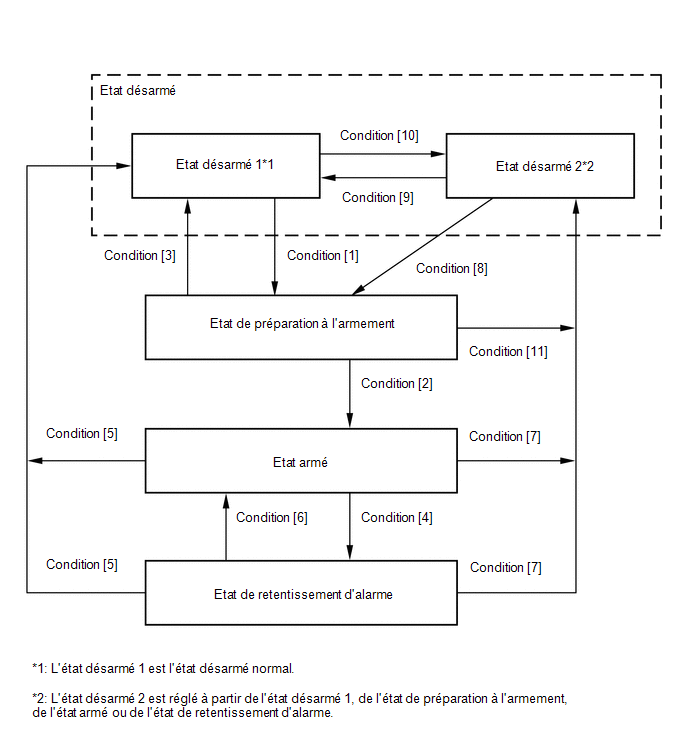

Ce système est activé comme décrit dans le schéma ci-dessous lorsqu'un des éléments de chaque condition se produit.

CONSEIL:

L'expression "toutes les portes" utilisée dans cette rubrique fait référence à la porte du conducteur, la porte côté passager avant, la porte arrière gauche et la porte arrière droite.
A l'aide de la télécommande, le verrouillage et le déverrouillage de porte à distance est également considéré comme une opération de verrouillage/déverrouillage à distance.*
- *: Pour type compatible avec les services de connexion à distance Toyota Entune

avec système de clé intelligente

Condition	Elément
Condition [1]	En état désarmé 1, lorsque le contacteur du moteur est en position OFF, le système change d'état si la condition suivante est remplie: Avec toutes les portes, la porte de compartiment à bagages et le capot fermés, toutes les portes sont verrouillées par une opération à distance, le système de clé intelligente ou le verrouillage centralisé des portes associé à la clé. En état désarmé 1, lorsque le contacteur du moteur est en position OFF, le capot et la porte de compartiment à bagages sont fermés et que toutes les portes sont verrouillées, le système change d'état si la condition suivante est remplie: Toutes les autres portes sont fermées lorsqu'une une porte est ouverte.
Condition [2]	Environ 30 secondes s'écoulent.
Condition [3]	Toutes les portes sont déverrouillées par une opération à distance, le système de clé intelligente ou le verrouillage centralisé des portes associé à la clé. Une des portes est déverrouillée. Une porte est ouverte. Le contacteur du moteur est enfoncé. Le contacteur du moteur est mis en position ON (ACC) ou ON (IG). (Sans utiliser le démarrage à distance.*) La batterie est rebranchée.
Condition [4]	Le capot est ouvert lorsque ce dernier a été fermé. La porte de compartiment à bagages est ouverte lorsque ce dernier a été fermé. La batterie est rebranchée alors que le capot ou la porte de compartiment à bagages est ouvert ou que l'une des portes est déverrouillée. Une porte est ouverte alors que toutes les portes sont fermées. L'une des portes est déverrouillée lorsque toutes les autres sont verrouillées. Lorsque 5 secondes ou plus se sont écoulées après avoir appuyé sur le contacteur du moteur, le mode d'alimentation électrique passe de la position OFF ou ON (IG) sans appuyer sur le contacteur du moteur. (Sans utiliser le démarrage à distance.*)
Condition [5]	Le contacteur du moteur est mis en position ON (IG) et le moteur tourne à 550 tr/min pendant au moins 2 secondes. Toutes les portes sont déverrouillées par une opération à distance, le système de clé intelligente ou le verrouillage centralisé des portes associé à la clé. Le contacteur du moteur est mis en position ON (ACC) ou ON (IG) dans les 5 secondes après que le contacteur du moteur a été enfoncé. (Sans utiliser le démarrage à distance.*)
Condition [6]	Après environ 57 secondes, l'alarme s'arrête et le système revient à l'état armé.
Condition [7]	La porte de compartiment à bagages est ouverte via la commande à distance ou le système de clé intelligente.
Condition [8]	Fermeture de la porte de compartiment à bagages lorsque le capot est fermé. Fermeture du capot lorsque la porte de compartiment à bagages est fermée.
Condition [9]	L'une des portes est déverrouillée lorsque toutes les autres sont verrouillées. Une porte est ouverte. Le contacteur du moteur est enfoncé. Le contacteur du moteur est mis en position ON (ACC) ou ON (IG). (Sans utiliser le démarrage à distance.*) La batterie est rebranchée. Toutes les portes sont déverrouillées par une opération à distance, le système de clé intelligente ou le verrouillage centralisé des portes associé à la clé.
Condition [10]	En état désarmé 1, lorsque le contacteur du moteur est en position OFF, le système change d'état si la condition suivante est remplie: Avec toutes les portes fermées, le capot moteur et la porte de compartiment à bagages ouverts, toutes les portes sont verrouillées par une opération à distance, par le système de clé intelligente ou par le verrouillage centralisé des portes associé à la clé. En état désarmé 1, lorsque le contacteur du moteur est en position OFF, le capot et la porte de compartiment à bagages sont ouverts et que toutes les portes sont verrouillées, le système change d'état si la condition suivante est remplie: Toutes les autres portes sont fermées lorsqu'une une porte est ouverte.
Condition [11]	Le capot est ouvert. La porte de compartiment à bagages est ouverte. La porte de compartiment à bagages est ouverte via la commande à distance ou le système de clé intelligente.

*: Pour type compatible avec les services de connexion à distance Toyota Entune

sans système de clé intelligente

Condition	Elément
Condition [1]	En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, le système change d'état si la condition suivante est remplie lorsque la clé ne se trouve pas dans le barillet de contact: Avec toutes les portes, la porte de compartiment à bagages et le capot fermés, toutes les portes sont verrouillées par une opération à distance, le système de clé intelligente ou le verrouillage centralisé des portes associé à la clé. En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, le capot et la porte de compartiment à bagages sont fermés et que toutes les portes sont verrouillées, le système change d'état si la condition suivante est remplie: Toutes les autres portes sont fermées lorsqu'une une porte est ouverte.
Condition [2]	Environ 30 secondes s'écoulent.
Condition [3]	Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé. Une des portes est déverrouillée. Une porte est ouverte. La clé est introduite dans le barillet de contact. Le contacteur d'allumage est mis en position ACC ou ON. (Sans utiliser le démarrage à distance.*) La batterie est rebranchée.
Condition [4]	Le capot est ouvert lorsque ce dernier a été fermé. La porte de compartiment à bagages est ouverte lorsque ce dernier a été fermé. La batterie est rebranchée alors que le capot ou la porte de compartiment à bagages est ouvert ou que l'une des portes est déverrouillée. Une porte est ouverte alors que toutes les portes sont fermées. L'une des portes est déverrouillée lorsque toutes les autres sont verrouillées. Le contacteur d'allumage est mis en position ON lorsque la clé ne se trouve pas dans le barillet de contact. (Sans utiliser le démarrage à distance.*)
Condition [5]	Le contacteur d'allumage est mis en position ON et le moteur tourne à 550 tr/min pendant au moins 2 secondes. Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé. Le contacteur d'allumage est mis en position ACC ou ON lorsque la clé est dans le barillet de contact. (Sans utiliser le démarrage à distance.*)
Condition [6]	Après environ 57 secondes, l'alarme s'arrête et le système revient à l'état armé.
Condition [7]	La porte de compartiment à bagages est ouverte par une opération à distance.
Condition [8]	Fermeture de la porte de compartiment à bagages lorsque le capot est fermé. Fermeture du capot lorsque la porte de compartiment à bagages est fermée.
Condition [9]	L'une des portes est déverrouillée lorsque toutes les autres sont verrouillées. Une porte est ouverte. Le contacteur d'allumage est mis en position ACC ou ON. (Sans utiliser le démarrage à distance.*) La clé est introduite dans le barillet de contact La batterie est rebranchée. Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé.
Condition [10]	En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, le système change d'état si la condition suivante est remplie: Avec toutes les portes fermées, le capot et la porte de compartiment à bagages ouverts, toutes les portes sont verrouillées par une opération à distance ou le verrouillage centralisé des portes associé à la clé. En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, le capot et la porte de compartiment à bagages sont ouverts et que toutes les portes sont verrouillées, le système change d'état si la condition suivante est remplie: Toutes les autres portes sont fermées lorsqu'une une porte est ouverte.
Condition [11]	Le capot est ouvert. La porte de compartiment à bagages est ouverte. La porte de compartiment à bagages est ouverte par une opération à distance.

*: Pour type compatible avec les services de connexion à distance Toyota Entune

COMMANDE DE VERROUILLAGE FORCE DE PORTE

(a) La commande de verrouillage forcé de porte vise à empêcher le vol du véhicule. Tout de suite après le déverrouillage d'une porte (état armé), un signal de verrouillage forcé de porte verrouille automatiquement toutes les portes.

(1) Si les conditions suivantes sont remplies, la commande de verrouillage forcé de porte est actionné.

Le système antivol est à l'état armé.
Une des portes est déverrouillée.

FONCTION DE MEMORISATION DE L'ALARME

(a) Si l'alarme se déclenche (tentative de vol détectée) alors que le système antivol est en état armé, cela sera enregistré par la fonction de mémorisation de l'alarme. Chaque fois que le système antivol est désactivé, la fonction de mémorisation de l'alarme déclenche l'allumage des feux arrière pendant 2 secondes pour informer l'utilisateur du fait que l'alarme s'est déclenchée.

(1) Condition entraînant l'allumage des feux arrière pendant 2 secondes:

Le système antivol est passé à l'état de retentissement d'alarme (tentative de vol détectée) au moins une fois.

CONSEIL:

Mode d'armement actif: Cf. mode d'armement actif.

COMMANDE D'ALARME DE DETRESSE

(a) La commande d'alarme de détresse permet de déclencher volontairement l'alarme de détresse en appuyant sur le contacteur de détresse de la clé.

(1) Conditions conduisant la commande d'alarme de détresse à désactiver l'alarme de détresse:

Le contacteur de détresse sur la clé est enfoncé dans les conditions suivantes:

Le contacteur d'allumage est en position OFF.
Le système antivol n'est pas en état de retentissement d'alarme.

(2) Conditions conduisant la commande d'alarme de détresse à éteindre l'alarme:

L'une des conditions suivantes est remplie alors que l'alarme de détresse est déclenchée:

Le contacteur d'allumage est en position ON.
Le contacteur de détresse est enfoncé à nouveau.
L'un des contacteurs de la clé (verrouillage/déverrouillage/ouverture de porte de compartiment à bagages) est enfoncé.
L'alarme de détresse s'arrête (environ 57 secondes se sont écoulées).
Le système antivol passe à l'état de retentissement d'alarme. Dans ce cas, le système antivol commande l'alarme au lieu de la commande d'alarme de détresse. Pour désactiver cette alarme, se reporter à la procédure d'annulation de l'état de retentissement d'alarme du système antivol.

EMISSION DU SIGNAL DE TEMOIN DE SECURITE

(a) En fonction de l'état du système antivol, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) émet un signal pour activer le témoin de sécurité. Cependant, certaines conditions d'allumage réel du témoin de sécurité diffèrent des signaux émis par l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

Sortie

Etat du système antivol	Témoin de sécurité
Etat du système antivol	Signal de sortie en provenance de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)	Etat d'éclairage réel
Etat désarmé (1) , (2)	OFF	Off (système antidémarrage désactivé) Clignotement (Système antidémarrage activé)
Etat de préparation à l'armement	ON	ON
Etat armé	OFF	Clignote
Etat de retentissement d'alarme	ON	ON

Cycle de clignotement

Temps	Témoin de sécurité
0,125 s	ON
1,875 s	OFF

CONSEIL:

Lorsque le système antidémarrage est activé, le témoin de sécurité clignote à l'état désarmé et à l'état armé, en raison des signaux émis par le système antidémarrage.

Schema Du Systeme
