DESCRIPTION DU SYSTEME
DESCRIPTION GENERALE DU CHARGEUR A DISTANCE
(a) Le système de charge à distance permet de recharger les appareils rechargeables Qi-compliant*, comme un téléphone mobile, en les plaçant tout simplement dans la zone de charge de l'ensemble de socle de chargeur à distance mobile sur le panneau de console.
CONSEIL:
*: QI (prononcé Qui) est une technologie sans fils qui permet de recharger des appareils sans utiliser de câble.
(b) Les dispositifs compatibles avec Qi ne s'adaptant pas à la zone de charge ne peuvent pas être utilisés. Si un appareil compatible avec Qi ne fonctionne pas normalement, se référer au manuel du constructeur de l'appareil.
(c) Les appareils compatibles avec Qi peuvent être rechargés.
CONSEIL:
ETAT DU TEMOIN DE CHARGE

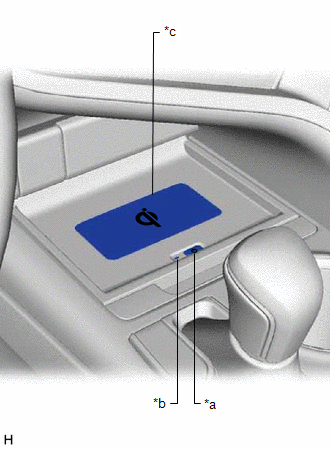

*a | Contacteur de chargeur à distance mobile |
*b | Témoin (vert/ambre) |
*c | Zone de charge |
(a) Le témoin indique l'état de fonctionnement du système de charge à distance.
Témoin | Condition de fonctionnement | |
---|---|---|
Condition | Couleur | |
OFF | - |
Le système de charge à distance est en position OFF |
ON | Vert(e) |
|
ON |
Orange |
|
ON (Pendant 4,5 s)*2 |
Vert(e) | Le chargement est temporairement suspendu en raison d'un signal de suspension de charge en provenance du système d'ouverture et de démarrage intelligent |

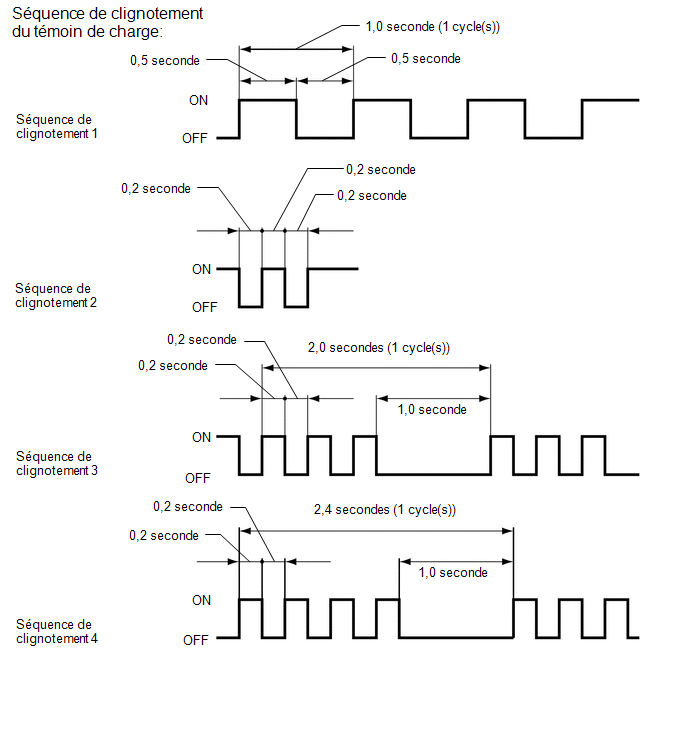

Clignote (Séquence 1)*3 |
Orange | Une coupure dans le circuit de signal de suspension de charge a été détectée |
Clignote (Séquence 2)*3 |
Orange | La fréquence de chargement est en cours de modification |
Clignote (Séquence 3)*3 |
Orange |
|
Clignote (Séquence 4)*3 | Orange |
La température du chargeur de commande à distance de l'ensemble de support mobile (sous-ensemble de garniture de boîtier de console avant) ne soit anormalement élevée |
REPRISE DE LA CHARGE
(a) Une fois la charge terminée, si l'appareil rechargeable est laissé dans la même position sur la zone de chargement, la charge reprendra après que 30 minutes se sont écoulées.
(b) Le chargement reprendra si l'appareil rechargeable est déplacé ou replacé à l'intérieur de la zone de charge, ou remplacé par un autre appareil rechargeable dans les 30 minutes après que la charge s'est terminée.
(c) Si l'appareil rechargeable est déplacé en cours de charge, la charge reprendra lorsque l'appareil seta placé sur la zone de charge.
CONSEIL:
Si la charge est interrompue et reprise à plusieurs reprises suite à un déplacement de l'appareil rechargeable ou d'une erreur de communication entre le système de charge à distance et l'appareil rechargeable, le charge sera interdite après un certain nombre d'interruptions afin de protéger l'appareil rechargeable.
SUSPENSION DE LA CHARGE POUR CAUSE DE VERIFICATION DU SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE
(a) Le système de charge à distance utilise la même fréquence d'onde radio que celle utilisée pour effectuer la vérification du sous-ensemble d'émetteur de clé électronique. Par conséquent, lors de la vérification du sous-ensemble d'émetteur de clé électronique, l'ECU de certification (ensemble d'ECU de clé intelligente) envoie un signal de suspension de charge au système de charge à distance afin de suspendre la charge.
CONSEIL:
(b) L'ECU de certification (ensemble d'ECU de clé intelligente) envoie le signal de suspension de charge lorsque l'une des conditions suivantes est remplie:
FONCTION DE COMMUTATION DE FREQUENCE DE CHARGE
(a) Si des bruits anormaux sont générés dans la radio AM pendant la charge, placer le système de charge à distance en position OFF et vérifier si le bruit est réduit. Si le bruit est réduit, enfoncer et maintenir le contacteur de charge à distance pendant environ 2 secondes pour changer la fréquence de charge et réduire le bruit.
CONSEIL:
Lors du changement de fréquence de charge, le témoin (ambre) clignote (séquence 2).
