Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement du circuit du signal de position de verrouillage de direction (B2285)

DESCRIPTION

Ce DTC est enregistré lorsque le signal de position de verrouillage de direction transmis par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) via la ligne directe et le signal de position de verrouillage de direction envoyé via la communication LIN ne correspondent pas.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Remarque

B2285

Dysfonctionnement du circuit du signal de position de verrouillage de direction

Le signal de position de verrouillage de direction transmis par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) via la ligne directe et le signal de position de verrouillage de direction envoyé via la communication LIN ne correspondent pas. (logique de détection à 1 cycle*1)

  • Système de communication LIN
  • ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur)
  • ECU de certification (ensemble d'ECU de clé intelligente)
  • Faisceau de câbles ou connecteur
  • DCM (émetteur-récepteur télématique)*2
  • Débrancher le câble de la borne négative (-) de la batterie, attendre 30 secondes puis rebrancher le câble sur la borne négative (-) de la batterie. Attendre au moins 40 secondes avec le contacteur du moteur en position OFF (avec la direction verrouillée), puis mettre le contacteur du moteur en position ON (IG) (avec la direction déverrouillée) et attendre au moins 40 secondes.
Condition de fonctionnement du véhicule et fonction de sécurité lorsqu'un dysfonctionnement est détecté

Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté

Fonction de sécurité en cas de détection d'un dysfonctionnement

Le moteur ne peut pas être démarré.

L'ECU n'envoie pas de demande de démarrage du moteur.

Eléments de Data List et de l'Active Test associés

N° de DTC

Data List et Active Test

B2285

Commande de source d'alimentation électrique
  • Steering Unlock Switch
Clé intelligente
  • Power Supply Short
  • Motor Driver Short
  • Lock Bar Stuck Error

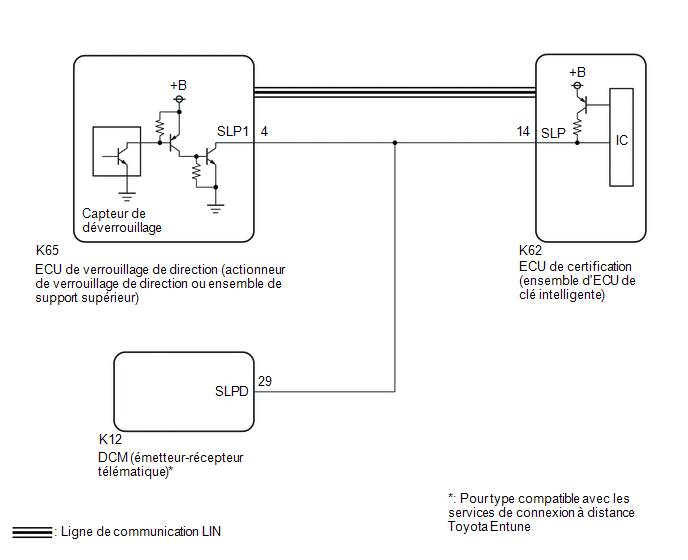

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER SI DES DTC SONT EMIS

(a) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes

CONSEIL:

OK:

Le DTC B2785 du système de communication LIN n'est pas émis simultanément.

MAL

PASSER AU DTC B2785

OK

2.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STEERING UNLOCK SWITCH)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur du moteur en position ON (IG).

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Power Source Control / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Power Source Control > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Steering Unlock Switch

Signal d'état du capteur de déverrouillage de direction émis par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur)

OFF ou ON

OFF: Direction verrouillée

ON: Direction déverrouillée

  • Lorsque le levier de changement de vitesse est en position P et que le contacteur du moteur est en position OFF, la direction se verrouille lorsqu'une porte est ouverte puis fermée.
  • Lorsque le sous-ensemble d'émetteur de clé électronique se trouve à l'intérieur de l'habitacle et que le contacteur du moteur est mis en position ON (ACC) ou ON (IG), la direction est déverrouillée.
  • Il est impossible de démarrer le moteur quand le signal de déverrouillage de direction est en position OFF.
Body Electrical > Power Source Control > Data List

Affichage du tester

Steering Unlock Switch

OK:

L'affichage du Techstream change.

OK

REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR)

MAL

3.

VERIFIER L'ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU DE SUPPORT SUPERIEUR)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K65-4 (SLP1) - Masse de carrosserie

Sonde de tester positive (+) → K65-4 (SLP1)

Sonde de tester négative (-) → Masse de carrosserie

Direction verrouillée → déverrouillée*

10 kΩ minimum → En dessous de 1 Ω

CONSEIL:

  • *: Si l'une des portes est ouverte alors que le levier de changement de vitesse est en position P et que le contacteur du moteur est en position OFF, la direction sera verrouillée. Si le contacteur du moteur est mis en position ON (ACC) ou ON (IG) avec le sous-ensemble d'émetteur de clé électronique dans l'habitacle, la direction sera déverrouillée.
  • Le DTC B2285 peut être enregistré suite à un dysfonctionnement de l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur). Le signal de position de verrouillage de direction et le signal de position de déverrouillage sont envoyés par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) à l'ECU de certification (ensemble d'ECU de clé intelligente) de manière individuelle.

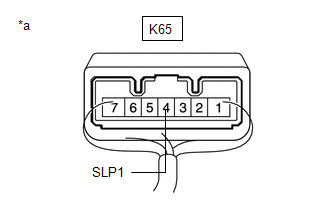

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur))

Résultat:

Résultat

Passer au point

OK (sauf type compatible avec connexion à distance Toyota Entune)

A

OK (pour type compatible avec connexion à distance Toyota Entune)

B

NG

C

B

PASSER AU POINT 5

C

REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR)

A

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ECU DE CLE INTELLIGENTE) - ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR))

(a) Débrancher le connecteur K62 d'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur K65 de l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K62-14 (SLP) - K65-4 (SLP1)

En permanence

En dessous de 1 Ω

K62-14 (SLP) ou K63-4 (SLP1) - Autres bornes et masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ECU DE CLE INTELLIGENTE) - ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) - DCM)

(a) Débrancher le connecteur K62 d'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur K65 de l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur).

(c) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K62-14 (SLP) - K65-4 (SLP1)

En permanence

En dessous de 1 Ω

K65-4 (SLP1) - K12-29 (SLPD)

En permanence

En dessous de 1 Ω

K62-14 (SLP), K65-4 (SLP1) ou K12-29 (SLPD) - Autres bornes et masse de carrosserie

En permanence

10 kΩ minimum

(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K62-14 (SLP), K65-4 (SLP1) ou K12-29 (SLPD) - Masse de carrosserie

En permanence

En dessous de 1 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

6.

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) Pour vérifier la fonction de démarrage à bouton-poussoir.

(1) Entrer dans le véhicule tout en étant muni de sous-ensemble d'émetteur de clé électronique.

(2) Enfoncer la pédale de frein avec le levier de changement de vitesse en position P.

(3) S'assurer que le moteur démarre lorsque le contacteur du moteur est enfoncé.

Résultat:

Résultat

Passer au point

Le moteur démarre

A

Le moteur ne démarre pas

B

A

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

B

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
