Pieces Constitutives
PIECES CONSTITUTIVES

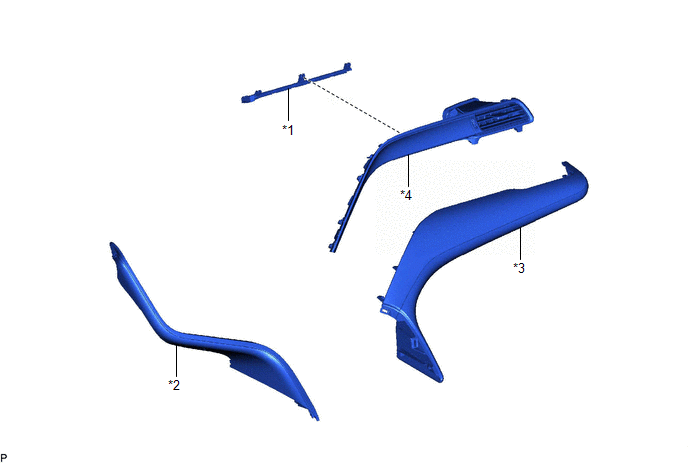

SCHEMA
*1 | ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD |
*2 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*3 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
*4 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD

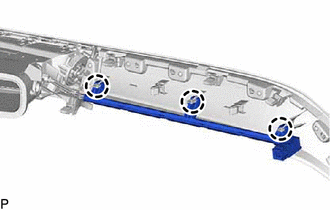

(a) Libérer les 3 griffes. |
|

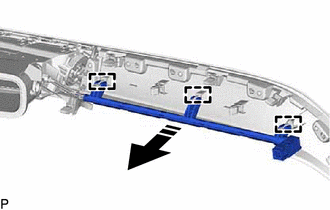

(b) Libérer les 3 guides comme indiqué sur le schéma pour déposer l'ensemble d'éclairage de tableau de bord.
![]() |
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ECLAIRAGE AMBIANT DE TABLEAU DE BORD (ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD)

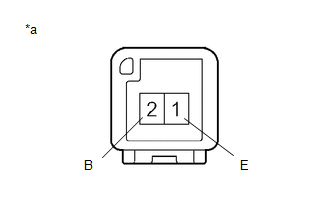

*a | Pièce constitutive sans faisceau de câbles branché (éclairage ambiant de tableau de bord (ensemble d'éclairage de tableau de bord)) |
(a) Appliquer la tension de la batterie au connecteur et s'assurer que l'éclairage ambiant de tableau de bord s'allume.
OK:
Condition de mesure | Condition |
Condition spécifiée |
---|---|---|
Batterie positive (+) → 2 (B) Batterie négative (-) → 1 (E) |
En permanence | L'éclairage ambiant de tableau de bord s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de tableau de bord ambiante (ensemble d'éclairage de tableau de bord).
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE TABLEAU DE BORD

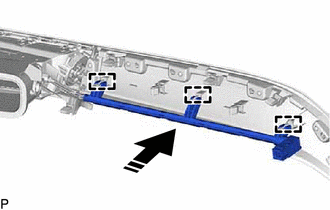

(a) Engager les 3 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 3 griffes pour reposer l'ensemble d'éclairage de tableau de bord.
2. REPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
4. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
