Pieces Constitutives
PIECES CONSTITUTIVES

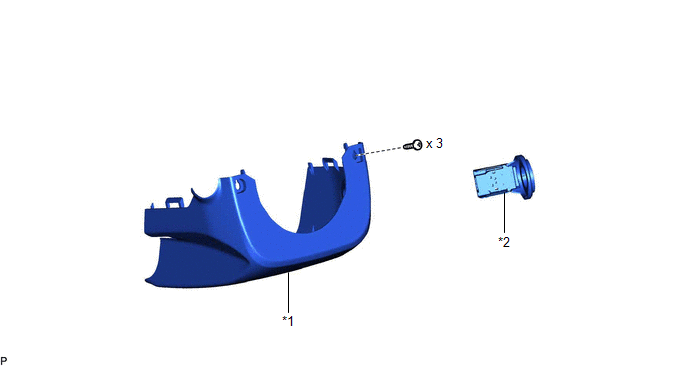

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION |
*2 | BOBINE DE CLE A TRANSPONDEUR |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ECLAIRAGE DU BARILLET DE CONTACT (BOBINE DE CLE A TRANSPONDEUR)
|

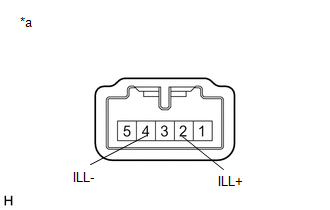

*a | Pièce constitutive sans faisceau de câbles branché (éclairage de barillet de contact (bobine de clé à transpondeur)) |
(a) Appliquer la tension de la batterie au connecteur et s'assurer que l'éclairage du barillet de contact s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Batterie positive (+) → 2 (ILL+) Batterie négative (-) → 4 (ILL-) |
En permanence | L'éclairage de barillet de contact s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de barillet de contact (bobine de clé à transpondeur).
