EMPLACEMENT DES PIECES CONSTITUTIVES

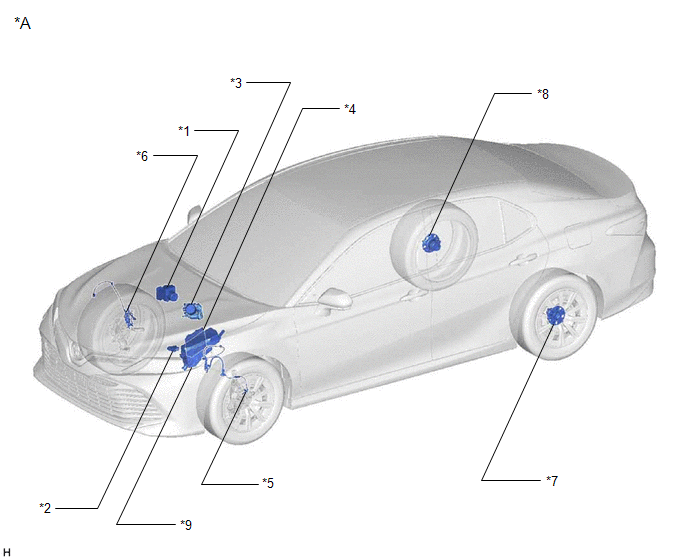

SCHEMA
*A | pour A25A-FKS |
- | - |
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*2 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*3 | ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR |
*4 | ECM |
*5 | CAPTEUR DE VITESSE AVANT GAUCHE |
*6 | CAPTEUR DE VITESSE AVANT DROIT |
*7 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - CAPTEUR DE VITESSE ARRIERE GAUCHE |
*8 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - CAPTEUR DE VITESSE ARRIERE DROIT |
*9 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |
- | - |

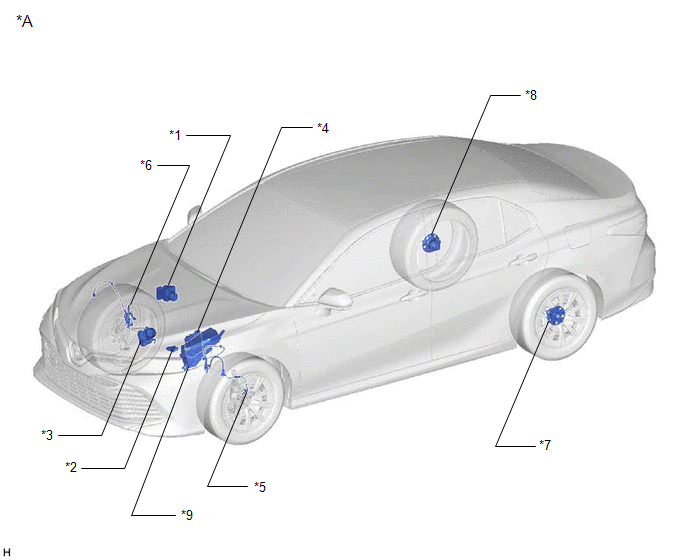

SCHEMA
*A | pour 2GR-FKS |
- | - |
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*2 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*3 | ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR |
*4 | ECM |
*5 | CAPTEUR DE VITESSE AVANT GAUCHE |
*6 | CAPTEUR DE VITESSE AVANT DROIT |
*7 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - CAPTEUR DE VITESSE ARRIERE GAUCHE |
*8 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - CAPTEUR DE VITESSE ARRIERE DROIT |
*9 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |
- | - |

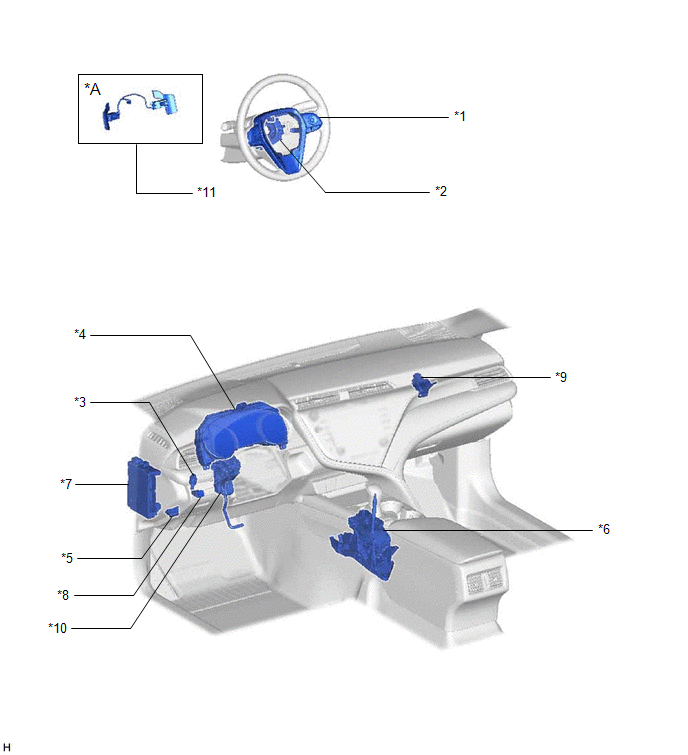

SCHEMA
*A | avec contacteur de changement de vitesse au volant |
- | - |
*1 | ENSEMBLE DE CONTACTEUR AU VOLANT (CONTACTEUR DE REGULATEUR DE VITESSE) - CONTACTEUR PRINCIPAL DU REGULATEUR DE VITESSE - CONTACTEUR -SET - CONTACTEUR +RES - CONTACTEUR DE DESACTIVATION |
*2 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*3 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS - Ecran multifonction - Témoin du régulateur de vitesse - Témoin SET du régulateur de vitesse - Signal sonore - Témoin principal |
*5 | DLC3 |
*6 | ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE - CONTACTEUR DE COMMANDE DE BOITE DE VITESSES |
*7 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE STOP - FUSIBLE AM2 - FUSIBLE BKUP LP - FUSIBLE ECU-IG1 N° 3 - FUSIBLE ECU-IG2 N° 3 - RELAIS IG2-N° 2 |
*8 | CONTACTEUR VSC OFF |
*9 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
*10 | ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR |
*11 | ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT - CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT |
- | - |
