REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE TEMPERATURE D'HUILE MOTEUR
(a) Reposer un joint d'étanchéité neuf sur le capteur de température d'huile du moteur.

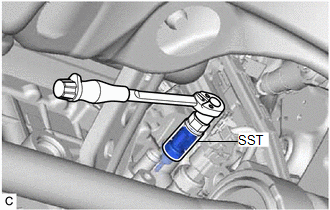

(b) A l'aide du SST, reposer le capteur de température d'huile moteur sur le sous-ensemble de bloc-cylindres. SST: 09817-33191 Torque: 19,6 N·m {200 kgf·cm, 14 ft·lbf} REMARQUE: Si le capteur de température d'huile moteur a subi un choc ou une chute, le remplacer. |
|
(c) Brancher le connecteur du capteur de température d'huile moteur.
2. VERIFIER LE NIVEAU D'HUILE MOTEUR
Cliquer ici
3. RECHERCHER D'EVENTUELLES FUITES D'HUILE MOTEUR
Cliquer ici
4. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
5. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
6. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
7. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
Cliquer ici
Circuit du témoin des feux de route
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande les feux de route. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SABOT DE PROTECTION DE PLANCHER N° 1
*2 SABOT DE PROTECTION DE PLANCHER N° 2
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
- - SCHEMA
*1 SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1
*2 B ...
Demontage
DEMONTAGE PROCEDURE 1.
DEPOSER LE DESSICCATEUR DE REFROIDISSEUR
(a) A l'aide d'une clé à six pans rectiligne de 14 mm, retirer le
bouchon du modulateur.
*a Modulateur
(b) A l'aide d'une pince, déposer le dessiccateur de refroidisseu ...
