Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES

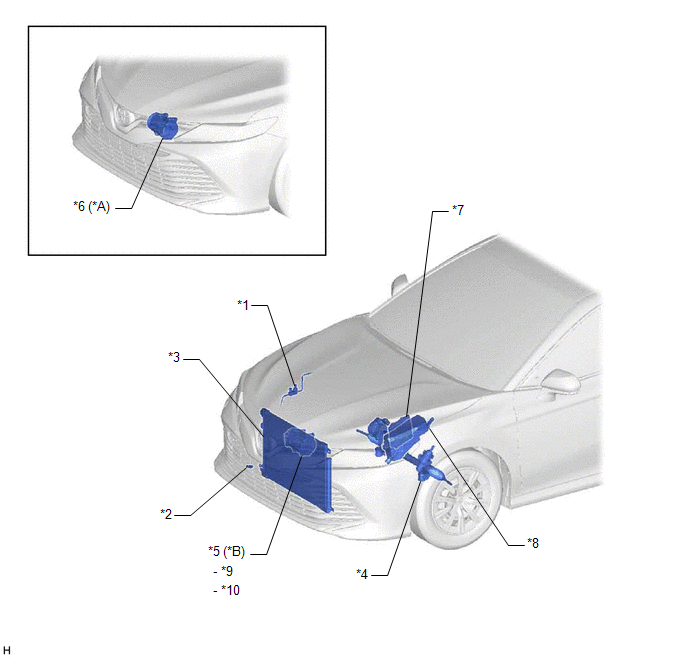

SCHEMA
*A | pour A25A-FKS |
*B | pour 2GR-FKS |
*1 | CAPTEUR DE PRESSION DE CLIMATISATION | *2 |
ENSEMBLE DE THERMISTANCE |
*3 | ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*4 | ECU DE DIRECTION ASSISTEE (ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE) |
*5 | ENSEMBLE DE COMPRESSEUR AVEC EMBRAYAGE MAGNETIQUE |
*6 | ENSEMBLE DE COMPRESSEUR AVEC POULIE (SOLENOIDE DE COMPRESSEUR) |
*7 | ECM |
*8 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE HTR - Relais d'embrayage magnétique |
*9 | ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (ELECTROVANNE DE COMPRESSEUR) |
*10 | ENSEMBLE D'EMBRAYAGE MAGNETIQUE |

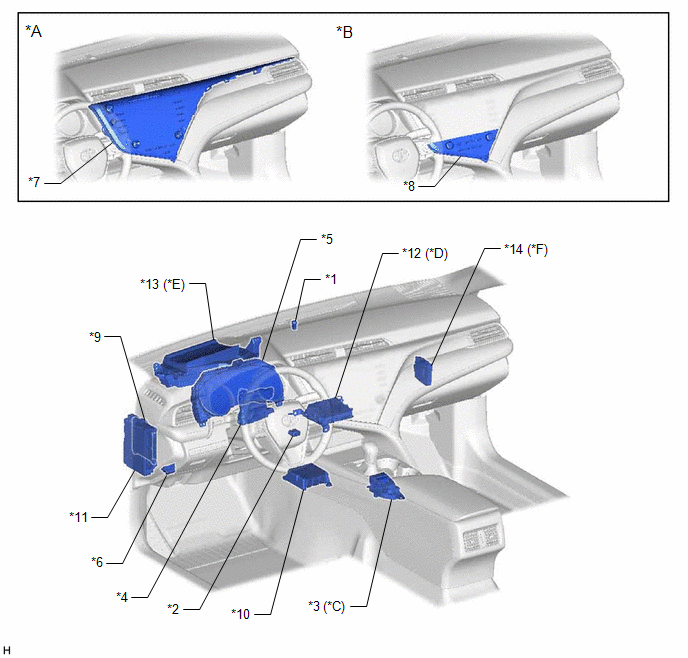

SCHEMA
*A | pour affichage 8 pouce |
*B | pour affichage 7 pouce |
*C | avec système de frein de stationnement électrique |
*D | avec contacteur (SOS) manuel |
*E | avec système d'affichage tête haute | *F | Avec système de sonar de détection de distance intelligent |
*1 | CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE |
*2 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE) |
*3 | ENSEMBLE DE CONTACTEUR ECO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) | *4 |
ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS | *6 |
DLC3 |
*7 |
PANNEAU DE COMMANDE DE CLIMATISATION (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE) | *8 |
ENSEMBLE DE COMMANDE DE CLIMATISATION |
*9 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*10 | ENSEMBLE DE CAPTEUR D'AIRBAG |
*11 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-B N° 2 - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-ACC |
*12 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
*13 | SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS | *14 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |

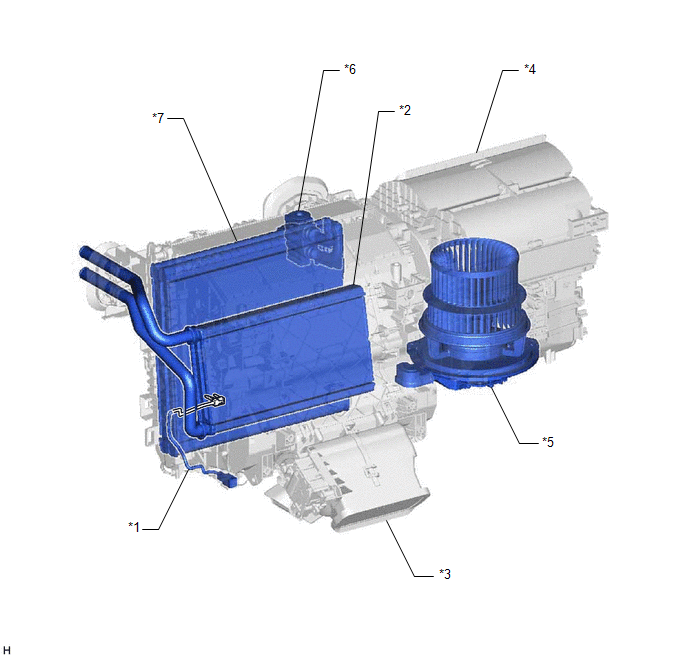

SCHEMA
*1 | THERMISTANCE DE REFROIDISSEUR N° 1 | *2 |
SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
*3 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
*4 | ENSEMBLE DE SOUFFLANTE |
*5 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*6 | DETENDEUR DE REFROIDISSEUR |
*7 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
- | - |

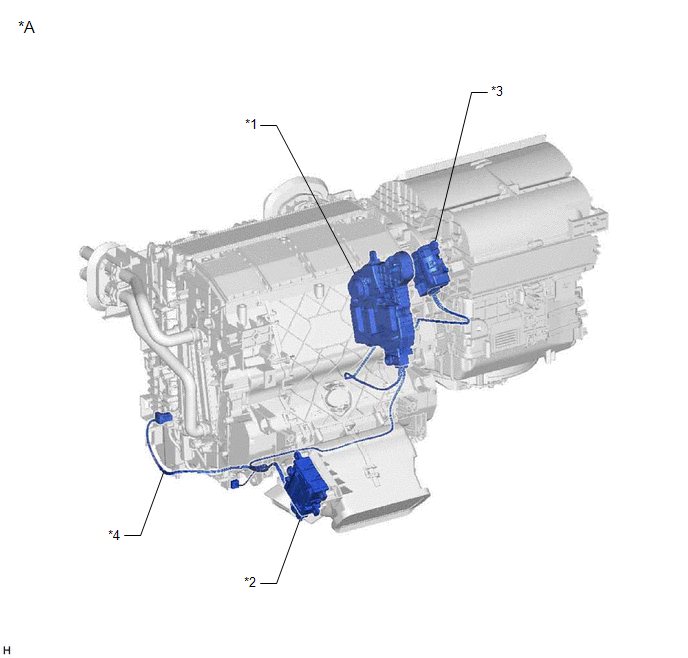

SCHEMA
*A | pour type double |
- | - |
*1 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
*2 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 2 |
*3 | SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1 | *4 |
ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |

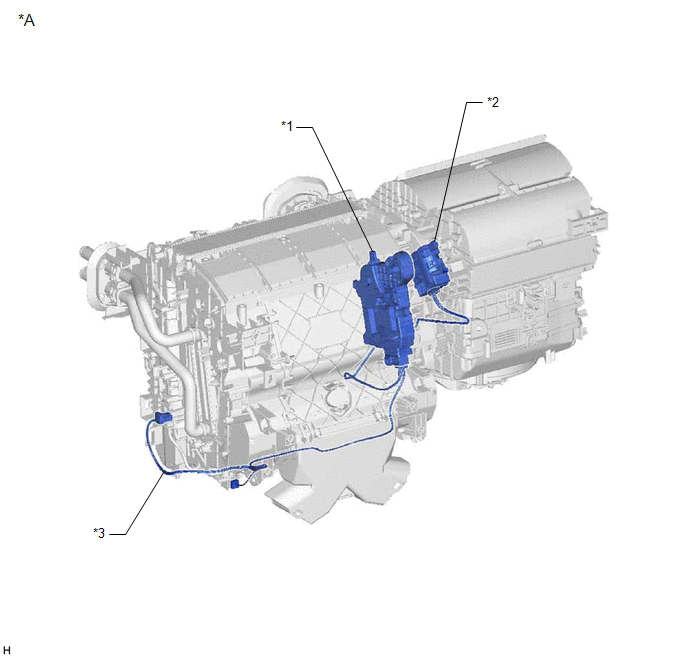

SCHEMA
*A | pour type simple |
- | - |
*1 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
*2 | SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1 |
*3 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION | - |
- |
