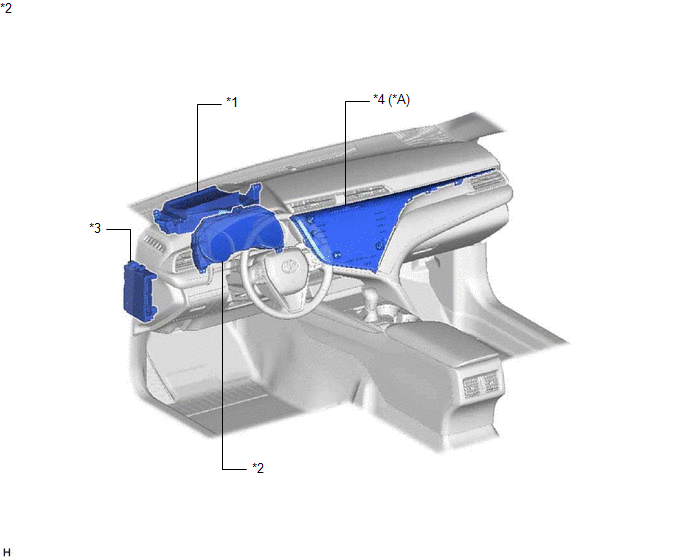

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*A | pour type d'affichage 8 pouce | - |
- |
*1 |
SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*3 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-DCC N° 2 - FUSIBLE ECU-IG1 N° 4 | *4 |
ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
