Toyota Camry et,
EMPLACEMENT DES PIECES CONSTITUTIVES

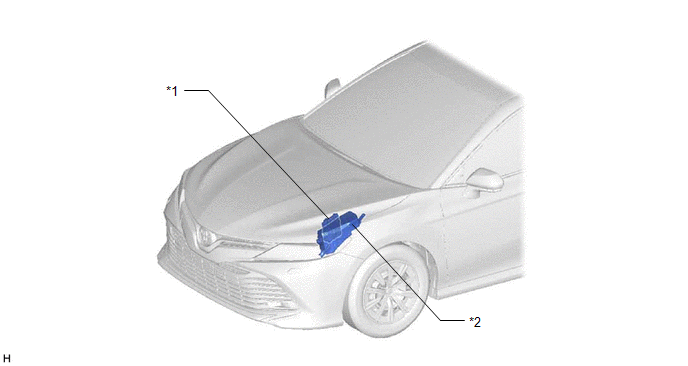

SCHEMA
|
*1 | ECM |
*2 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS ST - FUSIBLE EFI-MAIN N° 1 - FUSIBLE J/B-B - FUSIBLE ETCS |

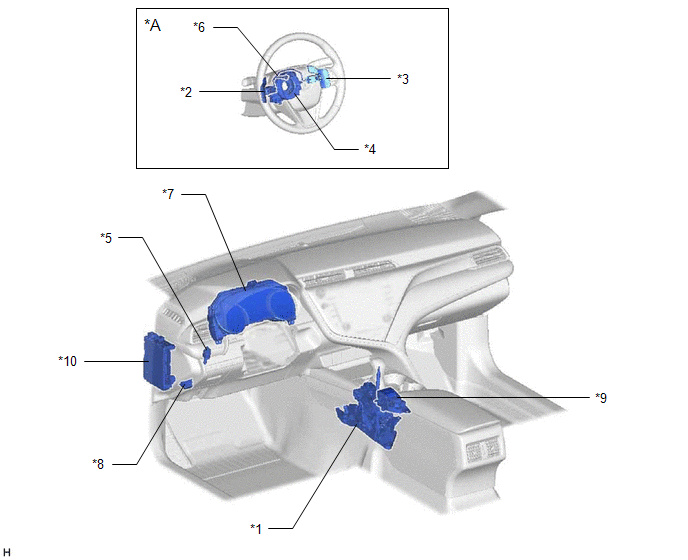

SCHEMA
|
*A | avec contacteur de changement de vitesse au volant |
- | - |
|
*1 | ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE - CONTACTEUR DE COMMANDE DE BOITE DE VITESSES |
*2 | CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT GAUCHE (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT) |
|
*3 | CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT DROIT (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT) |
*4 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
|
*5 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*6 | CABLE DE CONTACTEUR N° 1 |
|
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*8 | DLC3 |
|
*9 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE (COMODO) - CONTACTEUR DE MODE SPORT - CONTACTEUR DE MODE NORMAL |
*10 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE STOP - FUSIBLE ECU-ACC - FUSIBLE BKUP LP - FUSIBLE ECU-IG1 N° 3 |

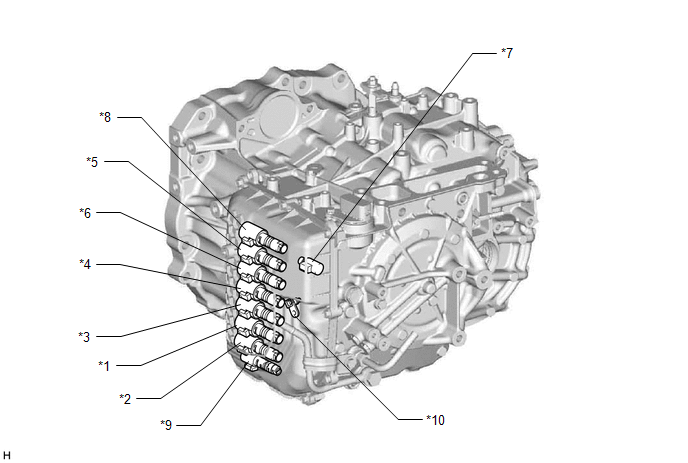

SCHEMA
|
*1 | ELECTROVANNE (SL1) |
*2 | ELECTROVANNE (SL2) |
|
*3 | ELECTROVANNE (SL3) |
*4 | ELECTROVANNE (SL4) |
|
*5 | ELECTROVANNE (SL5) |
*6 | ELECTROVANNE (SL6) |
|
*7 | ELECTROVANNE (SL) |
*8 | ELECTROVANNE (SLU) |
|
*9 | ELECTROVANNE (SLT) |
*10 | CABLE DE BOITE DE VITESSES - CAPTEUR DE TEMPERATURE ATF |

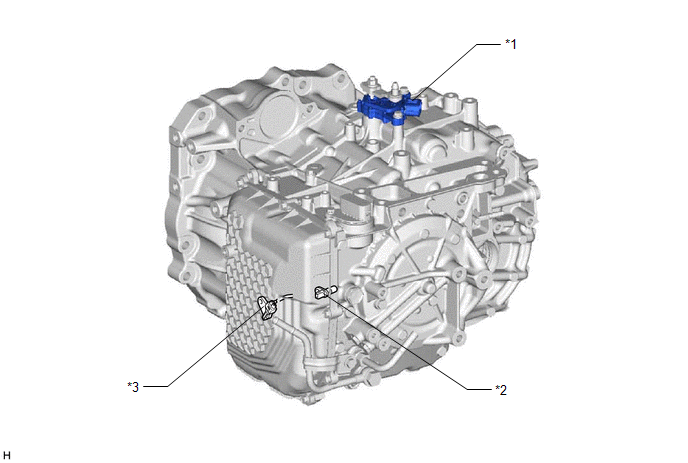

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*2 | CAPTEUR DE REGIME DE BOITE DE VITESSES (NT) |
|
*3 | CAPTEUR DE REGIME DE BOITE DE VITESSES (NC) |
- | - |
