SCHEMA DU SYSTEME

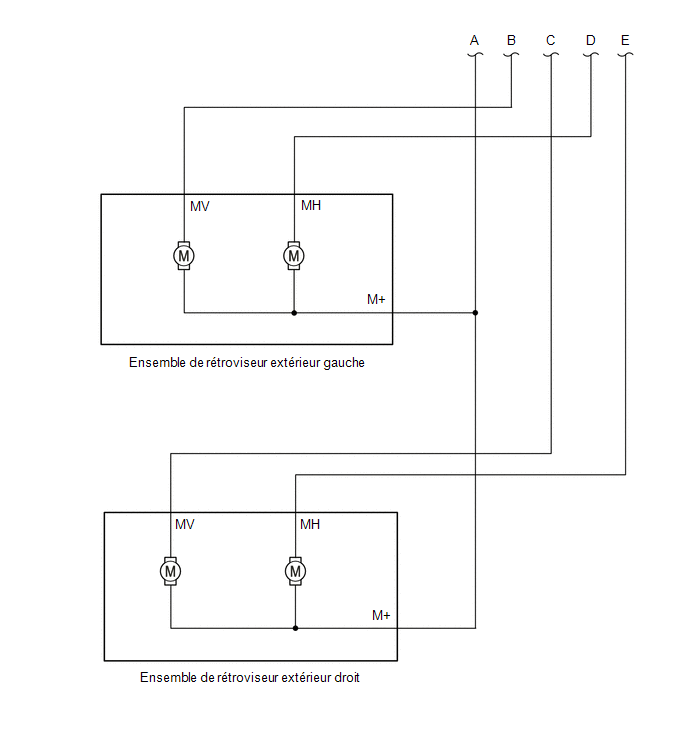

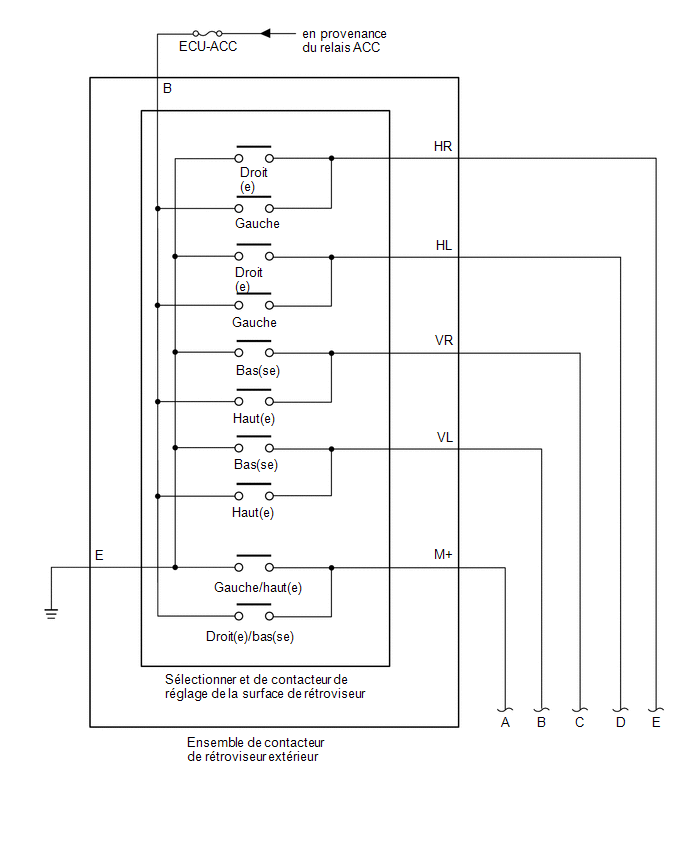

FONCTION DE COMMANDE DE RETROVISEUR ELECTRIQUE A DISTANCE

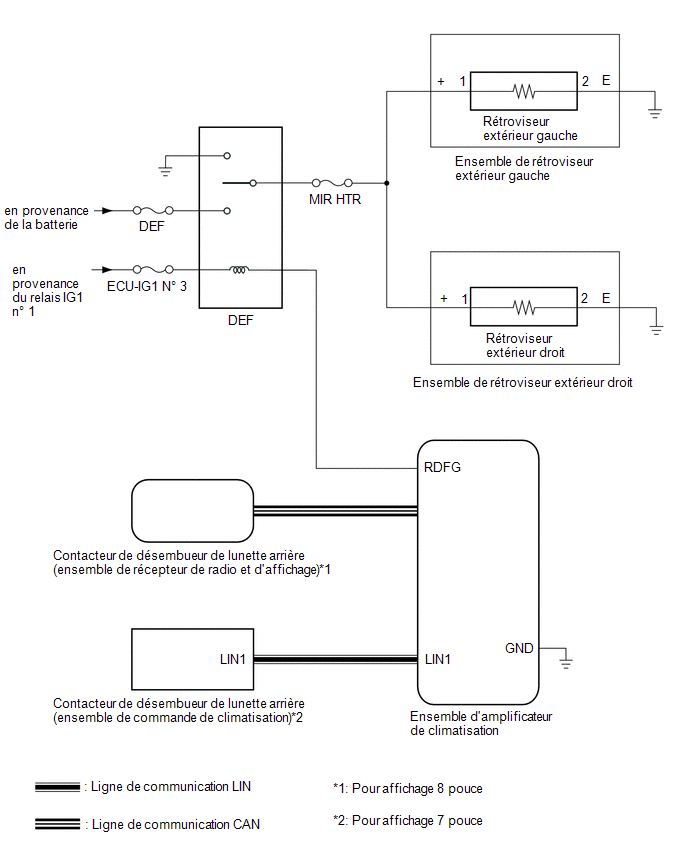

FONCTION DE RETROVISEUR CHAUFFANT
Tableau de communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
|
Ensemble de récepteur de radio et d'affichage*1 |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de rétroviseur chauffant (contacteur de désembueur de lunette arrière) |
CAN |
| Ensemble de commande de climatisation*2 |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de rétroviseur chauffant (contacteur de désembueur de lunette arrière) |
LIN |
