DESCRIPTION
Le signal vidéo de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage.

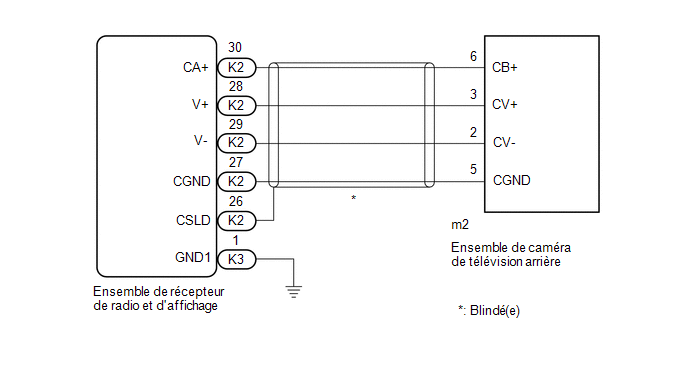

SCHEMA DE CABLAGE
.png)
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE) |
Cliquer ici .gif)
| MAL | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
Cliquer ici
| MAL | | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
|
| 3. |
VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
Cliquer ici
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
| MAL | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
|
