Toyota Camry Manuel de réparation XV50 (2011–2019): Le repère GPS ne s'affiche pas
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.
Cliquer ici
- Les événements suivants peuvent se produire si un ensemble de récepteur de radio et d'affichage provenant d'un autre véhicule est posé sur ce véhicule. Par conséquent, lors du remplacement de l'ensemble de récepteur de radio et d'affichage, veiller à le remplacer par un élément neuf.
- Un DTC de dysfonctionnement de communication est mémorisé.
- L'ensemble de récepteur de radio et d'affichage ne fonctionne pas normalement.
PROCEDURE
1. | VERIFIER L'HABITACLE |
(a) S'assurer qu'il n'y a dans l'habitacle aucun objet susceptible d'entraver la réception radio ou des appareils qui utilisent les ondes radio sur le tableau de bord. Si un objet est trouvé, l'enlever et vérifier si le repère GPS s'affiche à nouveau.
CONSEIL:
Le GPS fonctionne à l'aide d'ondes radio extrêmement faibles générées par les satellites. Si le signal est interrompu par des obstacles ou d'autres ondes radioélectriques, le système GPS risque de ne pas le recevoir correctement.
OK:
Le repère GPS apparaît.
OK | FIN |
|
2. |
VERIFIER LES ENVIRONS |
(a) Vérifier si le véhicule se trouve dans un endroit où la réception du signal GPS est mauvaise. Si c'est le cas, déplacer le véhicule et vérifier si le repère GPS réapparaît.
CONSEIL:

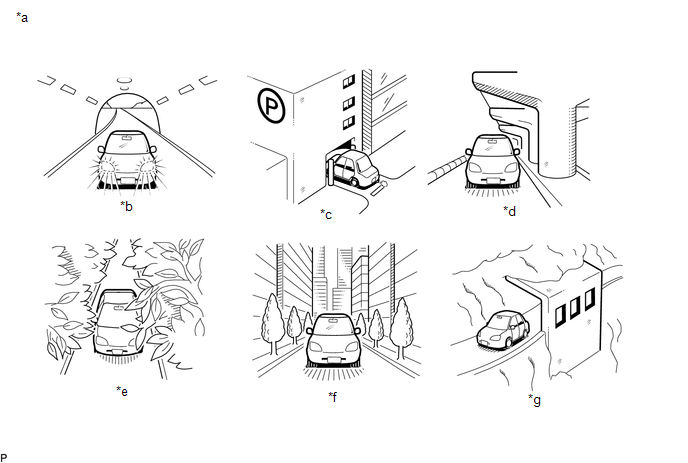

Le système GPS utilise 24 satellites placés sur 6 orbites. A tout moment, 4 satellites doivent être en mesure de repérer le véhicule. Toutefois, il est possible que les signaux GPS soient incapables d'atteindre le véhicule en raison de facteurs tels que l'environnement, la direction du véhicule ou l'heure. Pour voir des exemples, se reporter au schéma suivant.
*a | Exemple |
*b | Dans un tunnel |
*c | Dans un bâtiment |
*d | Sous un pont d'autoroute |
*e | Dans une forêt ou sur une route bordée d'arbres |
*f | Entre des bâtiments élevés |
*g | Sous une falaise ou un surplomb |
- | - |
OK:
Le repère GPS s'affiche.
OK | FIN (LE SYSTEME REVIENT A LA NORMALE) |
|
3. |
VERIFIER LES INFORMATIONS DU GPS (VERIFICATION DE FONCTIONNEMENT) |

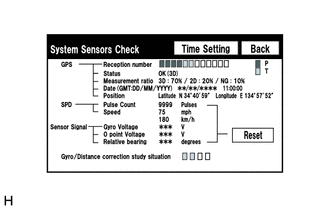

(a) Passer à l'écran "System Sensors Check". Se reporter à la Vérification du GPS & des capteurs du véhicule dans la Vérification du fonctionnement.
sans système de navigation avec système de navigationsans système de navigation: Cliquer ici
avec système de navigation: Cliquer ici

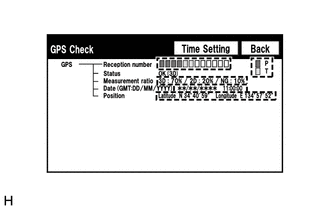

(b) Vérifier le nombre de codes suivants apparaissant dans "Reception number".
CONSEIL:
T ou P apparaît.
OK:
Au moins 3 codes apparaissent.
OK | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
INCORRECT | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
