PIECES CONSTITUTIVES

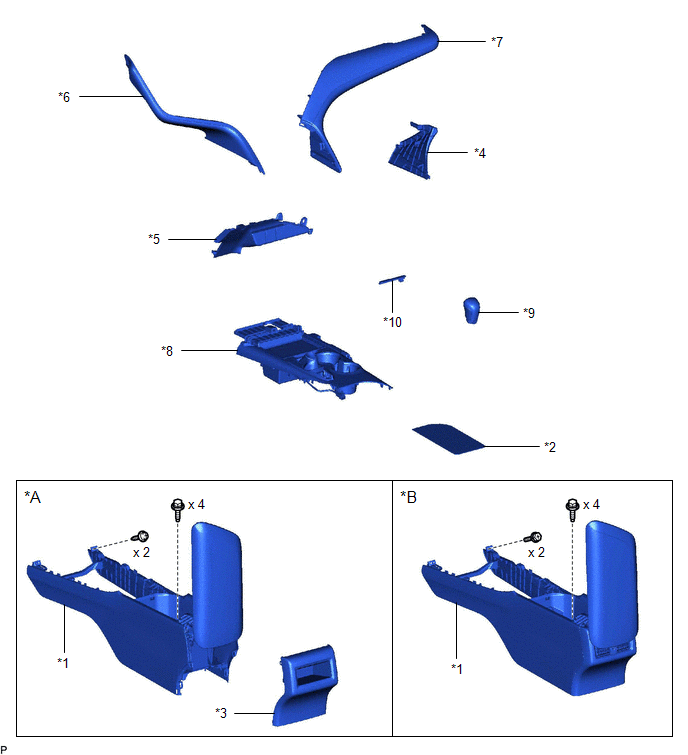

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*1 | ENSEMBLE DE BOITIER DE CONSOLE |
*2 | TAPIS DE BOITIER DE CONSOLE |
*3 | SOUS-ENSEMBLE DE PANNEAU DE FINITION DE CONSOLE ARRIERE |
*4 | GARNISSAGE DE PLAQUE DE FINITION DE TABLEAU DE BORD |
*5 | PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD |
*6 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*7 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
*8 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE ARRIERE |
*9 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
*10 | CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE |

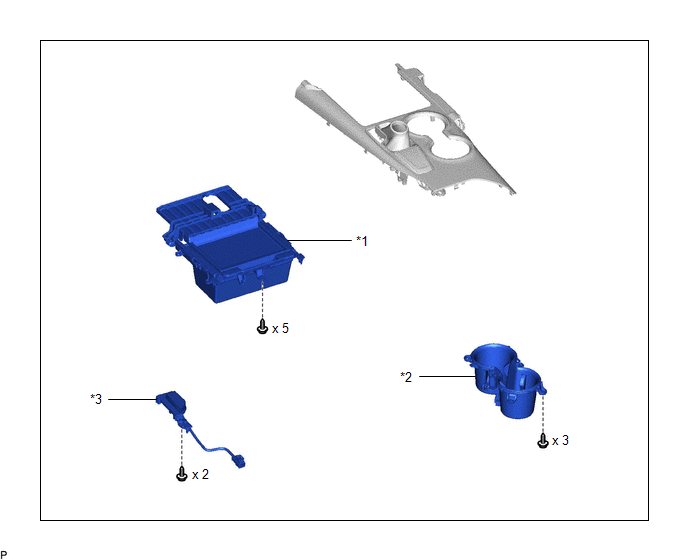

SCHEMA
*1 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE AVANT |
*2 | PORTE-GOBELET DE TABLEAU DE BORD |
*3 | TEMOIN DE POSITION DE CHANGEMENT DE VITESSE |
- | - |

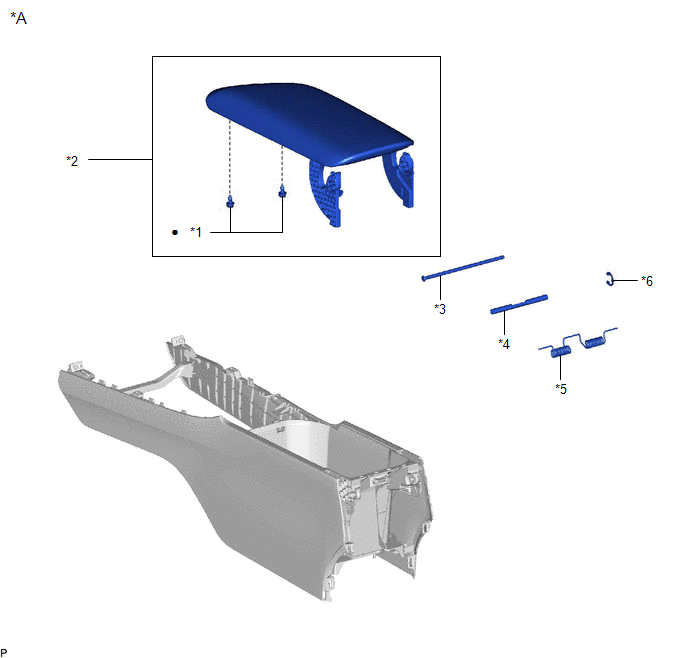

SCHEMA
*A | fabrication TMC |
- | - |
*1 | COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE |
*2 | ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE |
*3 | GOUPILLE ELASTIQUE DE MAINTIEN DE PORTE DE COMPARTIMENT DE CONSOLE |
*4 | ENTRETOISE DE BOITIER DE CONSOLE |
*5 | RESSORT DE SUPPORT DE FIXATION DE BOITIER DE CONSOLE |
*6 | ANNEAU EN E |
● | Pièce non réutilisable |
- | - |

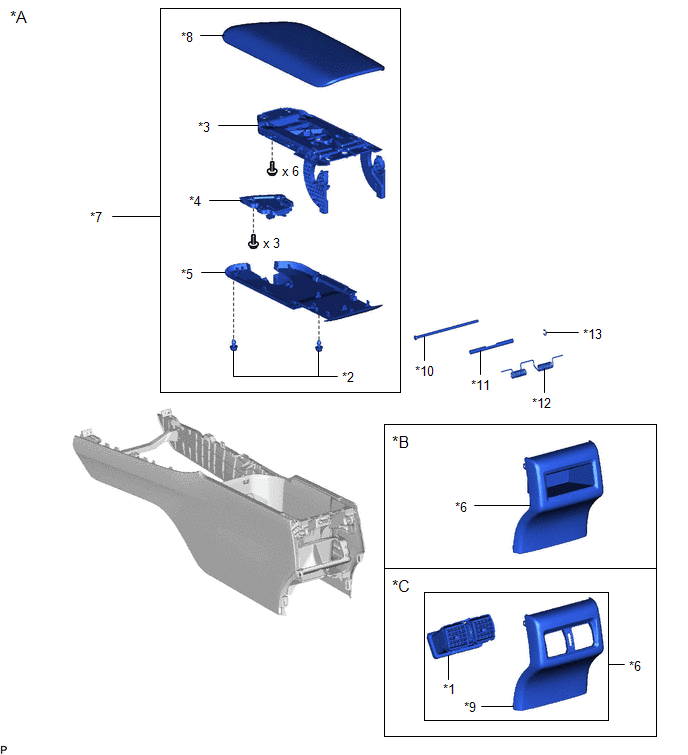

SCHEMA
*A | fabrication TMMK |
*B | Sans enregistrer |
*C | Avec registre |
- | - |
*1 | ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE |
*2 | COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE |
*3 | SOUS-ENSEMBLE DE CHARNIERE DE PORTE DE COMPARTIMENT DE CONSOLE |
*4 | SOUS-ENSEMBLE DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE |
*5 | PANNEAU DE PORTE DE COMPARTIMENT DE CONSOLE |
*6 | SOUS-ENSEMBLE DE PANNEAU DE FINITION DE CONSOLE ARRIERE |
*7 | ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE |
*8 | SOUS-ENSEMBLE DE PORTE DE COMPARTIMENT DE CONSOLE |
*9 | PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
*10 | GOUPILLE ELASTIQUE DE MAINTIEN DE PORTE DE COMPARTIMENT DE CONSOLE |
*11 | ENTRETOISE DE BOITIER DE CONSOLE |
*12 | RESSORT DE SUPPORT DE FIXATION DE BOITIER DE CONSOLE |
*13 | ANNEAU EN E |
- | - |

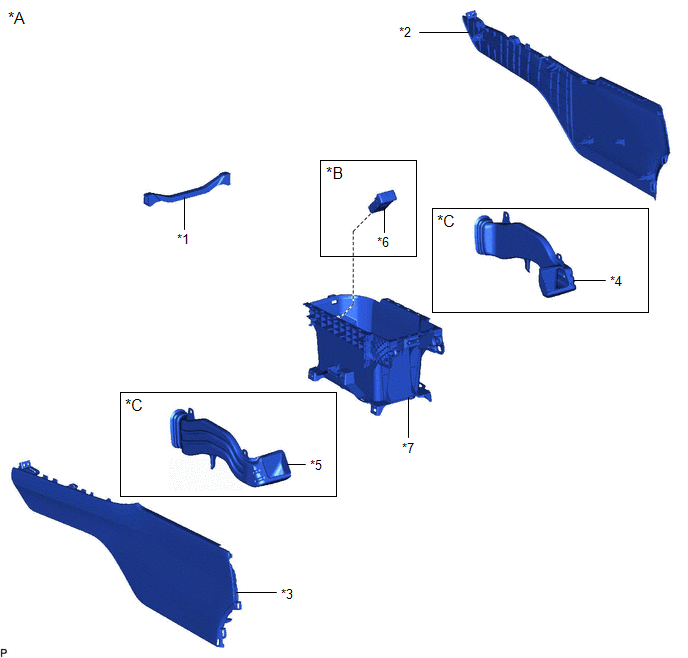

SCHEMA
*A | fabrication TMMK |
*B | avec prise électrique |
*C | Avec registre |
- | - |
*1 | DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE |
*2 | PANNEAU LATERAL DE BOITIER N° 1 |
*3 | PANNEAU LATERAL DE BOITIER N° 2 |
*4 | CONDUITE DE BOITIER DE CONSOLE N° 2 |
*5 | CONDUITE DE BOITIER DE CONSOLE N° 3 |
*6 | PRISE DE CHARGEUR USB |
*7 | BOITIER DE CONSOLE INFERIEUR |
- | - |
