DESCRIPTION
L'ensemble de combiné d'instruments et l'ensemble d'autoradio et de système d'affichage communiquent via le bus de communication locale. Ceci permet l'affichage des informations de système audio et vidéo sur l'écran multifonction.
Ce DTC est enregistré en cas d'erreur de communication entre l'ensemble d'autoradio et d'affichage et l'ensemble de combiné d'instruments.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Mémoire |
Remarque |
---|---|---|---|---|---|
B132187 |
Message de perte de communication avec le EMV |
Condition de diagnostic:
Etat du dysfonctionnement:
Heure du dysfonctionnement:
|
| DTC enregistré |
Pour ensemble de récepteur de radio et d'affichage de type à affichage 8 pouce |

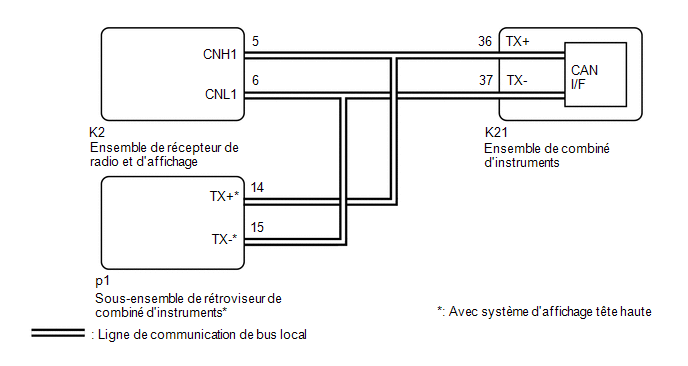

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.
PROCEDURE
1. | CONFIRMER LE MODELE |
(a) Sélectionner le modèle à vérifier.
Résultat:
Résultat | Passer au point |
---|---|
sans système d'affichage tête haute |
A |
avec système d'affichage tête haute |
B |
B | ![]() |
PASSER AU POINT 6 |
|
2. | CONFIRMER LE MODELE |
(a) Sélectionner le modèle à vérifier.
Résultat:
Résultat | Passer au point |
---|---|
sans système de navigation |
A |
avec système de navigation |
B |
B | ![]() |
PASSER AU POINT 4 |
|
3. | VERIFIER LES DTC (SYSTEME AUDIO ET VIDEO) |
(a) Vérifier si les DTC du système audio et vidéo sont émis.
Body Electrical > Navigation System > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
A | ![]() |
PASSER AU POINT 5 |
B | ![]() |
PASSER AU SYSTEME AUDIO ET VIDEO |
4. | VERIFIER LES DTC (SYSTEME DE NAVIGATION) |
(a) Vérifier si des DTC du système de navigation sont émis.
Body Electrical > Navigation System > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME DE NAVIGATION |
|
5. | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
(a) Remplacer l'ensemble de combiné d'instruments par un élément neuf.
Cliquer ici
(b) Mettre le contacteur d'allumage en position ON et attendre 3 secondes.
REMARQUE:
Il faut un minimum de 3 secondes pour émettre/recevoir des informations d'enregistrement entre l'ensemble de combiné d'instruments et l'ensemble d'autoradio et de système d'affichage.
(c) Actionner l'ensemble de contacteur au volant et vérifier si l'onglet audio s'allume.
(d) S'assurer que les DTC du système des compteurs/des jauges sont émis.
Body Electrical > Combination Meter > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
L'onglet Audio s'allume et le DTC B132187 n'est pas émis |
A |
L'onglet Audio ne s'allume pas et le DTC B132187 est émis |
B |
A | ![]() |
FIN (L'ENSEMBLE DE COMBINE D'INSTRUMENTS ETAIT DEFECTUEUX) |
B | ![]() |
REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
6. | CONFIRMER LE MODELE |
(a) Sélectionner le modèle à vérifier.
Résultat:
Résultat | Passer au point |
---|---|
sans système de navigation |
A |
avec système de navigation |
B |
B | ![]() |
PASSER AU POINT 8 |
|
7. | VERIFIER LES DTC (SYSTEME AUDIO ET VIDEO) |
(a) Vérifier si les DTC du système audio et vidéo sont émis.
Body Electrical > Navigation System > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
A | ![]() |
PASSER AU POINT 9 |
B | ![]() |
PASSER AU SYSTEME AUDIO ET VIDEO |
8. | VERIFIER LES DTC (SYSTEME DE NAVIGATION) |
(a) Vérifier si des DTC du système de navigation sont émis.
Body Electrical > Navigation System > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU SYSTEME DE NAVIGATION |
|
9. | RECHERCHER LES DTC (SYSTEME D'AFFICHAGE TETE HAUTE) |
(a) Vérifier si des DTC de système d'affichage tête haute sont émis.
Body Electrical > Head Up Display > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC B132187 n'est pas émis |
A |
Le DTC B132187 est émis |
B |
A | ![]() |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
B | ![]() |
REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
