Toyota Camry Manuel de réparation XV50 (2011–2019): Moteur De Lave-glace
Pieces Constitutives
PIECES CONSTITUTIVES

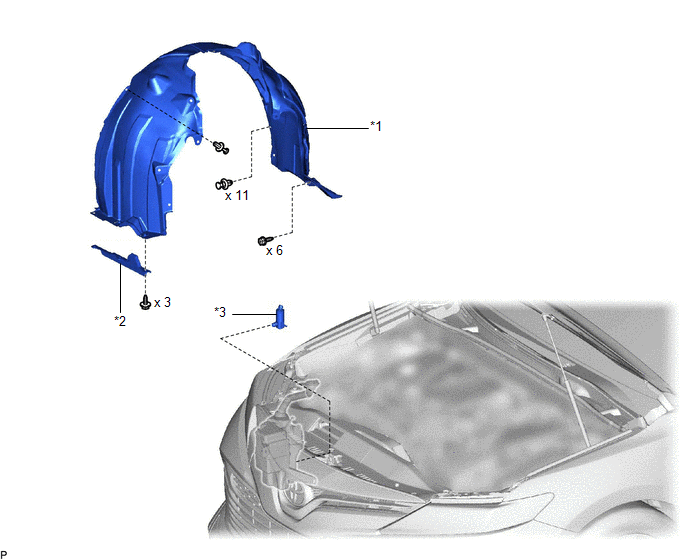

SCHEMA
*1 | DOUBLURE D'AILE AVANT DROITE |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*3 | ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
2. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

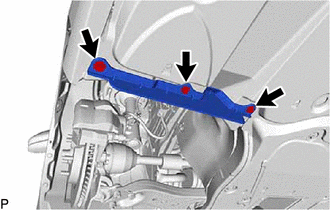

(a) Déposer les 3 vis et le rembourrage d'extension de passage de roue avant droite. |
|

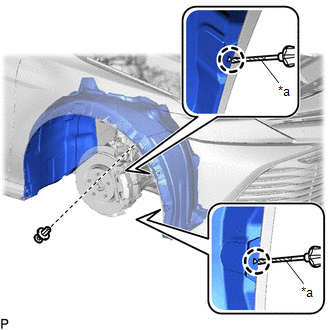

3. DEPOSER LA DOUBLURE D'AILE AVANT DROITE

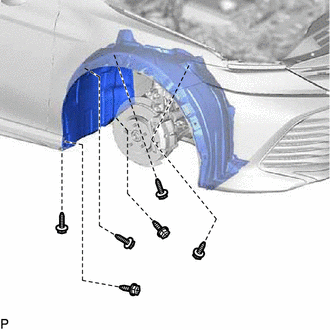

(a) Déposer les 6 vis. | |

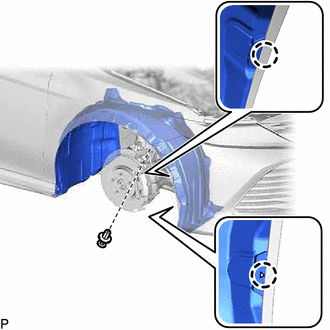

(b) Déposer l'agrafe. |
|
(c) A l'aide d'un tournevis, libérer les 2 griffes.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

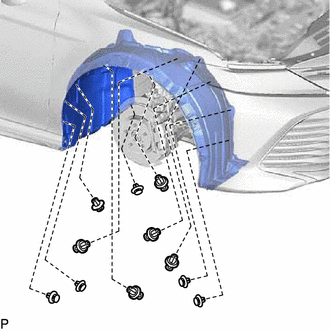

(d) Déposer les 11 agrafes et la doublure d'aile avant droite. |
|

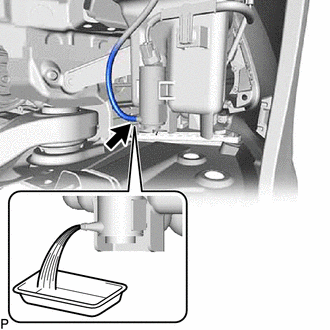

4. VIDANGER LE LIQUIDE DE LAVE-GLACE
(a) Débrancher la durite de lave-glace de l'ensemble de moteur et de pompe de lave-glace avant et vidanger le liquide de lave-glace. CONSEIL: Récupérer le liquide de lave-glace dans un récipient. |
|

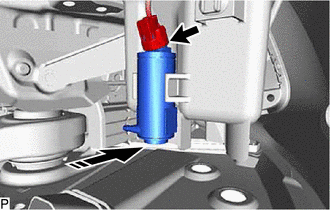

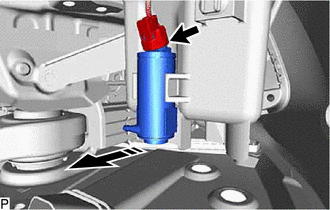

5. DEPOSER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT
(a) Débrancher le connecteur.
Déposer dans ce sens |
(b) Déposer l'ensemble de moteur et de pompe de lave-glace avant comme indiqué sur le schéma.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT

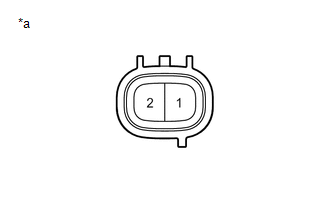

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de pompe et de moteur de lave-glace avant) |
(a) Déposer le récipient de lave-glace.
(b) Déposer le connecteur de l'ensemble de moteur et de pompe de lave-glace avant.
CONSEIL:
Cette vérification doit être effectuée lorsque l'ensemble de moteur et de pompe de lave-glace avant est posé sur le récipient de lave-glace.
(c) Remplir le récipient de liquide de lave-glace.
(d) Brancher un câble positif (+) de la batterie sur la borne 1 de l'ensemble de moteur et de pompe de lave-glace avant et un câble négatif (-) sur la borne 2.
(e) S'assurer que du liquide de lave-glace s'écoule du récipient de lave-glace.
OK:
Le liquide de lave-glace s'écoule du récipient de lave-glace.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur et de pompe de lave-glace avant.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT
(a) Reposer l'ensemble de moteur et de pompe de lave-glace avant comme indiqué sur le schéma.
Poser dans ce sens |
(b) Brancher le connecteur.
2. AJOUTER DU LIQUIDE DE LAVE-GLACE
(a) Brancher la durite de lave-glace.
(b) Ajouter du liquide de lave-glace dans le récipient de lave-glace.
3. REPOSER LA DOUBLURE D'AILE AVANT DROITE
(a) Reposer la doublure d'aile avant droite à l'aide des 11 agrafes et des 6 vis.
(b) Reposer l'agrafe et engager les 2 griffes. | |
4. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
(a) Reposer le rembourrage d'extension de passage de roue avant droite avec les 3 vis.
5. REPOSER LA ROUE AVANT DROITE
Cliquer ici
