Toyota Camry Manuel de réparation XV50 (2011–2019): Pas de réponse automatique
DESCRIPTION
Dans certains cas, les fonctions de verrouillage centralisé des portes à distance sont normales, mais la fonction de réponse automatique* des feux de détresse et de l'avertisseur sonore de verrouillage de porte à distance* ne fonctionne pas. Dans ce cas, les sorties du signal des feux de détresse et de l'avertisseur sonore de verrouillage de porte à distance provenant de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) peuvent présenter un dysfonctionnement.

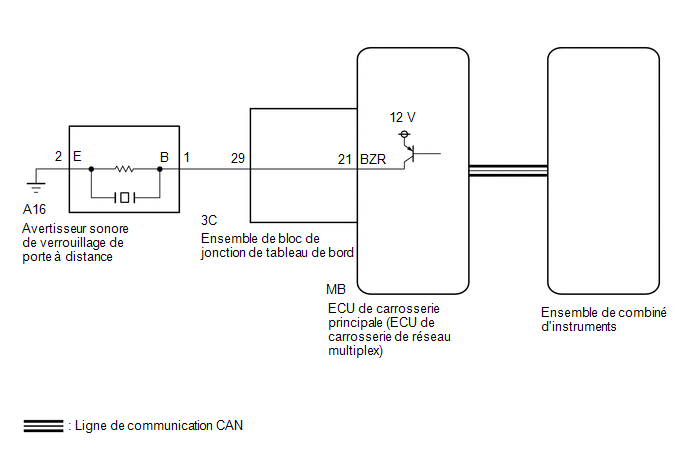

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Le système de verrouillage centralisé des portes à distance utilise le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Procéder à la recherche de pannes du système de verrouillage centralisé des portes à distance après s'être assuré que le système de communication fonctionne correctement.
Cliquer ici
- Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.
Cliquer ici
- Avant d'effectuer la vérification, s'assurer que le DTC B1242 n'est pas émis.
PROCEDURE
1. | VERIFIER LE REGLAGE DE PERSONNALISATION A L'AIDE DU TECHSTREAM (Hazard Answer Back, Wireless Buzzer Resp, Wireless Buzzer Vol) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Customize Setting / Wireless Door Lock.
(e) Sélectionner le réglage en se reportant au tableau ci-dessous.
Verrouillage centralisé des portes à distance
Affichage du tester | Description |
Réglage par défaut | Réglage |
ECU |
---|---|---|---|---|
Hazard Answer Back |
Cette fonction fait clignoter les feux de détresse une fois lorsque les portes sont verrouillées au moyen de la commande à distance et deux fois lorsque les portes sont déverrouillées par la commande à distance |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Wireless Buzzer Resp |
Fonction qui active/désactive la réponse de l'avertisseur sonore de verrouillage de porte à distance |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Wireless Buzzer Vol |
Fonction qui règle le volume du avertisseur sonore de verrouillage de porte à distance |
Level5 | 0000 : Level7, 0001 : Level6, 0010 : Level5, 0011 : Level4, 0100 : Level3, 0101 : Level2, 0110 : Level1, 0111 : Level0 |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Résultat:
Résultat | Passer au point |
---|---|
Tous les réglages sont en position ON et autre que Level0 |
A |
Un réglage est OFF ou Level0 |
B |
B |
EFFECTUER LA FONCTION DE PERSONNALISATION |
|
2. | VERIFIER LES FONCTIONS DE VERROUILLAGE DE PORTE A DISTANCE |
(a) Vérifier la fonction de verrouillage centralisé des portes à distance à l'aide du sous-ensemble de l'émetteur de clé électronique.
Cliquer ici
Résultat:
Résultat | Passer au point |
---|---|
Le verrouillage/déverrouillage de porte à distance fonctionne correctement. |
A |
Le verrouillage/déverrouillage de porte à distance ne fonctionne pas correctement. |
B |
B |
SE REPORTER AU TABLEAU DES SYMPTOMES DE PROBLEMES |
|
3. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (FR Door Lock Pos, FL Door Lock Pos, RR-Door Lock Pos SW, RL-Door Lock Pos SW) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
FR Door Lock Pos | Signal de contacteur de détection de déverrouillage de porte avant droite |
LOCK ou UNLOCK | LOCK: Porte avant droite verrouillée UNLOCK: Porte avant droite déverrouillée |
- |
FL Door Lock Pos |
Signal de contacteur de détection de déverrouillage de porte avant gauche |
LOCK ou UNLOCK | LOCK: Porte avant gauche verrouillée UNLOCK: Porte avant gauche déverrouillée |
- |
RR-Door Lock Pos SW |
Signal du contacteur de détection de déverrouillage de porte arrière droite |
OFF ou ON | OFF: Porte arrière droite verrouillée ON: Porte arrière droite déverrouillée |
- |
RL-Door Lock Pos SW |
Signal du contacteur de détection de déverrouillage de porte arrière gauche |
OFF ou ON | OFF: Porte arrière gauche verrouillée ON: Porte arrière gauche déverrouillée |
- |
Affichage du tester |
---|
FR Door Lock Pos |
FL Door Lock Pos |
RR-Door Lock Pos SW |
RL-Door Lock Pos SW |
OK:
L'affichage du Techstream change correctement en fonction de l'opération de verrouillage/déverrouillage.
MAL |
PASSER AU SYSTEME D'ECLAIRAGE (passer au circuit du contacteur de détection de déverrouillage de porte) |
|
4. | VERIFIER LE FONCTIONNEMENT DE LA REPONSE AUTOMATIQUE |
(a) Vérifier le fonctionnement de la réponse automatique à distance à l'aide du sous-ensemble de l'émetteur de clé électronique.
Cliquer ici
Résultat:
Résultat | Passer au point |
---|---|
Seule la réponse automatique de l'avertisseur sonore de verrouillage de porte à distance ne fonctionne pas. |
A |
Seule la réponse automatique des feux de détresse ne fonctionne pas. |
B |
B |
PASSER AU POINT 9 |
|
5. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (Wireless Buzzer) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Wireless Buzzer | Avertisseur sonore de verrouillage de porte à distance |
OFF / ON | - |
Affichage du tester |
---|
Wireless Buzzer |
Résultat:
Résultat | Passer au point |
---|---|
L'avertisseur sonore de verrouillage de porte à distance ne retentit pas |
A |
L'avertisseur sonore de verrouillage de porte à distance retentit |
B |
B |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
6. | VERIFIER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |

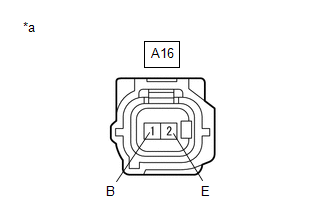

(a) Débrancher le connecteur A16 de l'avertisseur sonore de verrouillage des portes à distance.
(b) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Wireless Buzzer | Avertisseur sonore de verrouillage de porte à distance |
OFF / ON | - |
Affichage du tester |
---|
Wireless Buzzer |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
OK |
REMPLACER L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
|
7. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)) |
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(b) Rebrancher les connecteurs de l'ensemble de bloc de jonction de tableau de bord.
(c) Débrancher le connecteur A16 de l'avertisseur sonore de verrouillage des portes à distance.
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
A16-1 (B) - MB-21 (BZR) |
En permanence | En dessous de 1 Ω |
A16-2 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
A16-1 (B) ou MB-21 (BZR) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
OK |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
8. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD) |
(a) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
A16-1 (B) - 3C-29 |
En permanence | En dessous de 1 Ω |
A16-1 (B) ou 3C-29 - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
OK |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
MAL |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
9. | VERIFIER LE FONCTIONNEMENT DES FEUX DE DETRESSE |
(a) Vérifier si les feux de détresse clignotent lorsque le contacteur des feux de détresse est enfoncé.
OK:
Les feux de détresse clignotent.
OK |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
MAL |
PASSER AU SYSTEME D'ECLAIRAGE (passer au circuit du contacteur des feux de détresse) |
