DESCRIPTION
Dans certains cas, les fonctions de verrouillage centralisé des portes à distance sont normales, mais les fonctions de réponse automatique des feux de détresse et de l'avertisseur sonore de verrouillage de porte à distance ne fonctionnent pas. Dans ce cas, les sorties du signal des feux de détresse et de l'avertisseur sonore de verrouillage de porte à distance provenant de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) peuvent présenter un dysfonctionnement.

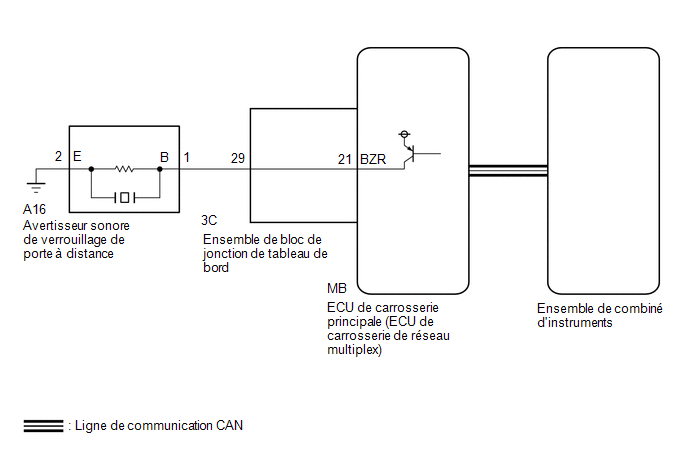

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Le système de verrouillage centralisé des portes à distance utilise le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Procéder à la recherche de pannes du système de verrouillage centralisé des portes à distance après s'être assuré que le système de communication fonctionne correctement.
Cliquer ici .gif)
PROCEDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (Hazard Answer Back, Wireless Buzzer Resp, Wireless Buzzer Vol) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Customize Setting / Wireless Door Lock.
(e) Sélectionner le réglage en se reportant au tableau ci-dessous.
Verrouillage centralisé des portes à distance|
Affichage du tester | Description |
Réglage par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Hazard Answer Back |
Cette fonction fait clignoter les feux de détresse une fois lorsque les portes sont verrouillées au moyen de la commande à distance et deux fois lorsque les portes sont déverrouillées par la commande à distance |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
Wireless Buzzer Resp | Fonction qui active/désactive la réponse de l'avertisseur sonore de verrouillage de porte à distance |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
Wireless Buzzer Vol | Fonction qui règle le volume du avertisseur sonore de verrouillage de porte à distance |
Level5 | 0000 : Level7, 0001 : Level6, 0010 : Level5, 0011 : Level4, 0100 : Level3, 0101 : Level2, 0110 : Level1, 0111 : Level0 |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Les deux éléments sont en position ON et sauf Level0 |
A |
| L'un des éléments est en position OFF ou Level0 |
B |
| B |
.gif) | EFFECTUER LA FONCTION DE PERSONNALISATION |
|
| 2. |
VERIFIER LES FONCTIONS DE VERROUILLAGE DE PORTE A DISTANCE |
(a) Vérifier la fonction de verrouillage centralisé des portes à distance à l'aide du sous-ensemble défini de module d'émetteur de commande de porte.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le verrouillage/déverrouillage de porte à distance fonctionne correctement |
A |
| Le verrouillage/déverrouillage de porte à distance ne fonctionne pas correctement |
B |
| B |
| SE REPORTER AU TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 3. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (FR Door Lock Pos, FL Door Lock Pos, RR-Door Lock Pos SW, RL-Door Lock Pos SW) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
FR Door Lock Pos | Signal de contacteur de détection de déverrouillage de porte avant droite |
LOCK ou UNLOCK | LOCK: Porte avant droite verrouillée UNLOCK: Porte avant droite déverrouillée |
- |
| FL Door Lock Pos |
Signal de contacteur de détection de déverrouillage de porte avant gauche |
LOCK ou UNLOCK | LOCK: Porte avant gauche verrouillée UNLOCK: Porte avant gauche déverrouillée |
- |
| RR-Door Lock Pos SW |
Signal du contacteur de détection de déverrouillage de porte arrière droite |
OFF ou ON | OFF: Porte arrière droite verrouillée ON: Porte arrière droite déverrouillée |
- |
| RL-Door Lock Pos SW |
Signal du contacteur de détection de déverrouillage de porte arrière droite |
OFF ou ON | OFF: Porte arrière gauche verrouillée ON: Porte arrière gauche déverrouillée |
- |
|
Affichage du tester |
|---|
|
FR Door Lock Pos |
|
FL Door Lock Pos |
|
RR-Door Lock Pos SW |
|
RL-Door Lock Pos SW |
OK:
L'affichage du Techstream change correctement en fonction de l'opération de verrouillage/déverrouillage.
| MAL | | PASSER AU SYSTEME D'ECLAIRAGE (passer au circuit du contacteur de détection de déverrouillage de porte) |
|
| 4. |
VERIFIER LE FONCTIONNEMENT DE LA REPONSE AUTOMATIQUE |
(a) Vérifier le fonctionnement de la réponse automatique à distance à l'aide du sous-ensemble défini de module d'émetteur de commande de porte.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Seule la réponse automatique de l'avertisseur sonore de verrouillage de porte à distance ne fonctionne pas |
A |
| Seule la réponse automatique des feux de détresse ne fonctionne pas |
B |
| B |
| PASSER AU POINT 10 |
|
| 5. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (Wireless Buzzer) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Condition de limitation |
|---|---|---|---|
|
Wireless Buzzer | Avertisseur sonore de verrouillage de porte à distance |
OFF / ON | - |
|
Affichage du tester |
|---|
|
Wireless Buzzer |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
L'avertisseur sonore de verrouillage de porte à distance ne se met pas en position ON/OFF |
A |
| L'avertisseur sonore de verrouillage de porte à distance se met en position ON/OFF |
B |
| B |
| REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD) |
(a) Débrancher le connecteur A16 de l'avertisseur sonore de verrouillage des portes à distance.
(b) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A16-1 (B) - 3C-29 | En permanence |
En dessous de 1 Ω |
|
A16-2 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
A16-1 (B) ou 3C-29 - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 7. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
(a) Déposer l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
|

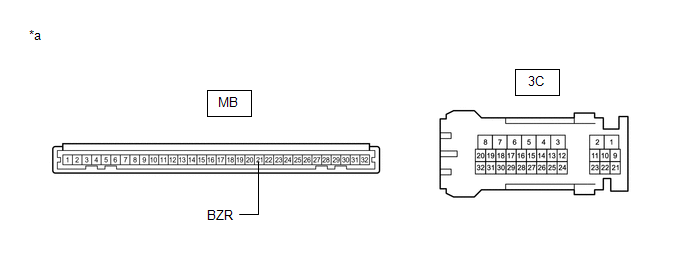

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3C-29 - MB-21 (BZR) | En permanence |
En dessous de 1 Ω |
| MAL | | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
|
|
| 8. |
REMPLACER L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
(a) Remplacer provisoirement l'avertisseur sonore de verrouillage de porte à distance par un élément neuf.
Cliquer ici
|
| 9. |
VERIFIER LE FONCTIONNEMENT DE L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
(a) Vérifier le fonctionnement de la fonction de réponse automatique à distance.
Cliquer ici
OK:
La fonction de réponse automatique à distance fonctionne normalement.
| OK | | FIN (L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE ETAIT DEFECTUEUX) |
| MAL | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| 10. |
VERIFIER LE FONCTIONNEMENT DES FEUX DE DETRESSE |
(a) Vérifier si les feux de détresse clignotent lorsque le contacteur des feux de détresse est enfoncé.
OK:
Les feux de détresse clignotent.
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| MAL | | PASSER AU SYSTEME D'ECLAIRAGE (passer au circuit du contacteur des feux de détresse) |
