PIECES CONSTITUTIVES
SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |

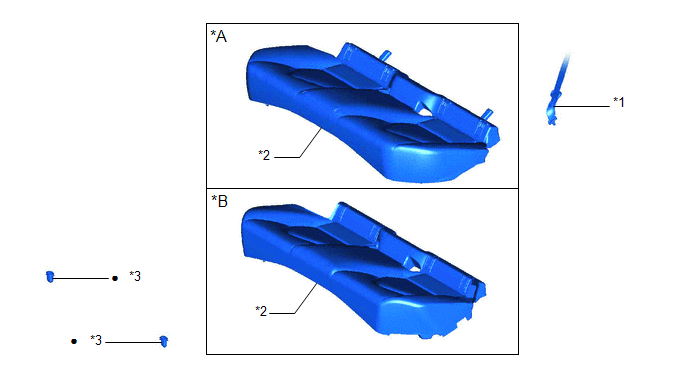

*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
- | - |
● | Pièce non réutilisable |
- | - |
SCHEMA

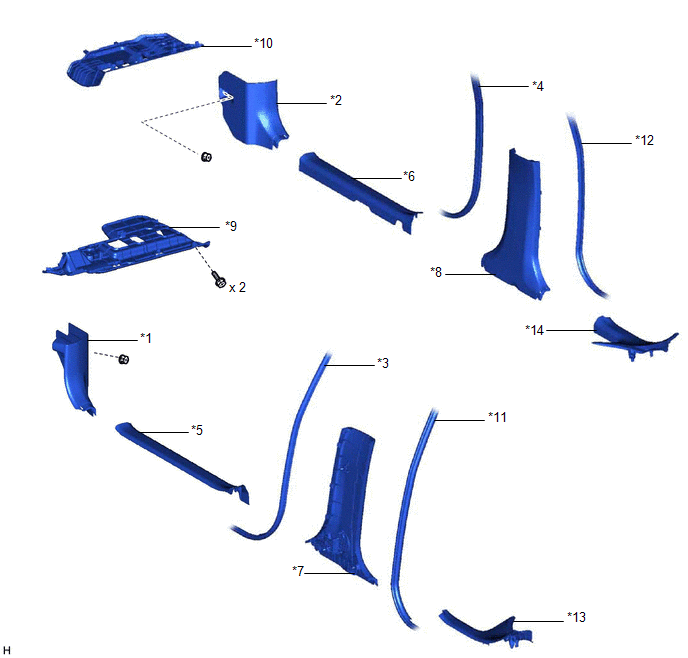

*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT |
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
*4 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE |
*5 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*6 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
*7 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE |
*8 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT |
*9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*10 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
*11 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*12 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*13 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
*14 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
SCHEMA
*A | pour type double |
*B | fabrication TMC |

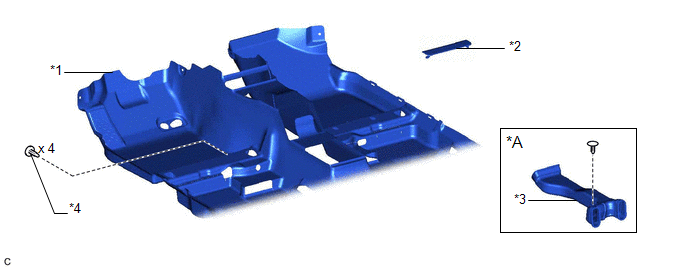

*1 | ENSEMBLE DE MOQUETTE AVANT |
*2 | CACHE DE PLAQUE DE MISE EN GARDE DE PLANCHER AVANT |
*3 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
*4 | AGRAFE DE TAPIS DE SOL AVANT |
SCHEMA
*A | pour côté droit |
*B | pour côté gauche |

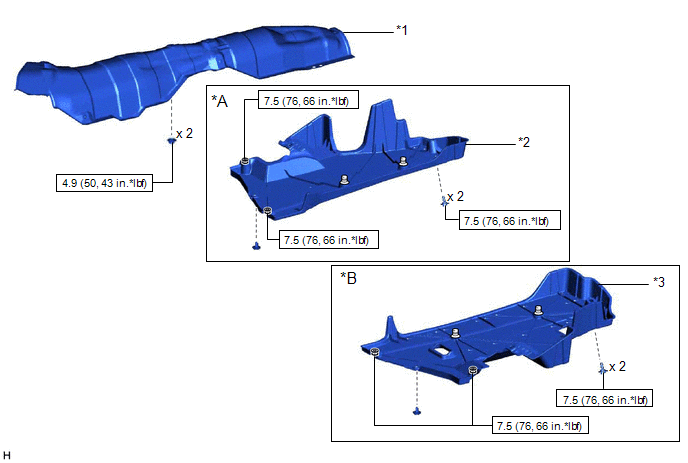

*1 | ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*3 | SABOT DE PROTECTION DE PLANCHER N° 2 |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA

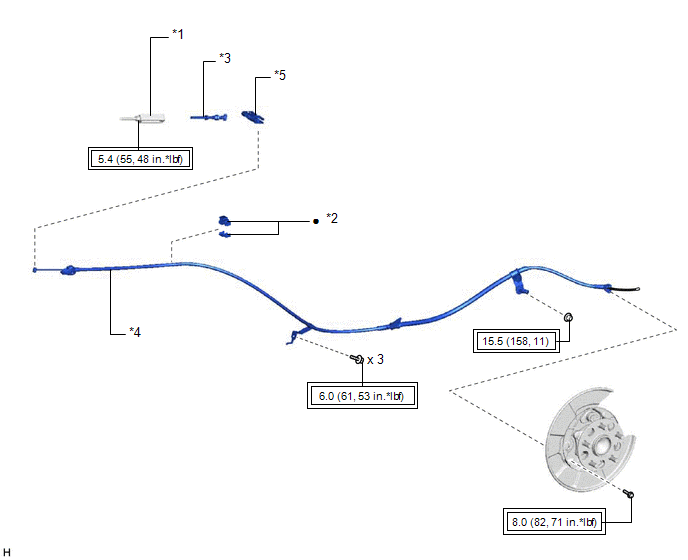

*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
*2 | ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
*3 | SOUS-ENSEMBLE DE TIGE DE TRACTION DE FREIN DE STATIONNEMENT N° 1 |
*4 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*5 | DISPOSITIF D'EQUILIBRAGE DE FREIN DE STATIONNEMENT |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
Circuit du contacteur d'allumage
DESCRIPTION L'ECU de carrosserie principale (ECU de
carrosserie de réseau multiplex) détermine la position du contacteur
d'allumage(LOCK, ACC, ON) en fonction des signaux provenant du circuit IG et
ACC. SCHEMA DE CABLAGE
MESURE DE
PRECAUTION / REMARQUE / CONSEIL REMARQUE: Vérifier l ...
Tableau Du Mode De Securite
TABLEAU DU MODE DE SECURITE PANNE D'IMPULSION
(a) Si un capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique présente des dysfonctionnements, les fonctionnements de vitre électrique suivants seront neutralisés. Ensemble de contacteur principal de réseau multiplex, e ...
Aucun son ne provient des haut-parleurs
PROCEDURE
1. VERIFIER LES REGLAGES AUDIO
(a) En mode de réglage de son émis, régler le volume, l'atténuateur et la balance sur leur valeur initiale et vérifier si le son est normal.
OK: Retour du système audio à la normale. CONSEIL: Les mesures de réglage de la qualité sono ...
