Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

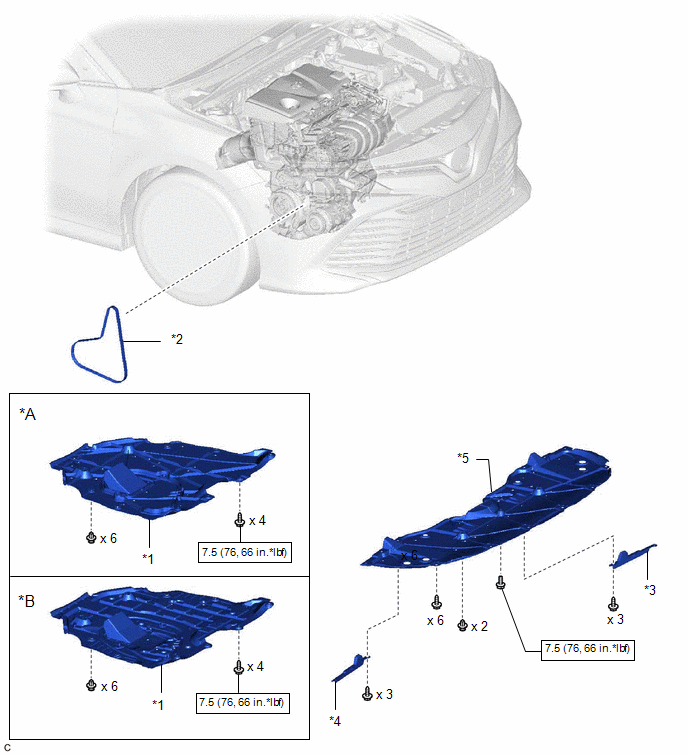

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*1 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
*2 | COURROIE STRIEE |
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*5 | SABOT DE PROTECTION DU MOTEUR N° 1 |
- | - |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT Cliquer ici 2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE Cliquer ici 3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1 Cliq ...D'autres materiaux:
