Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

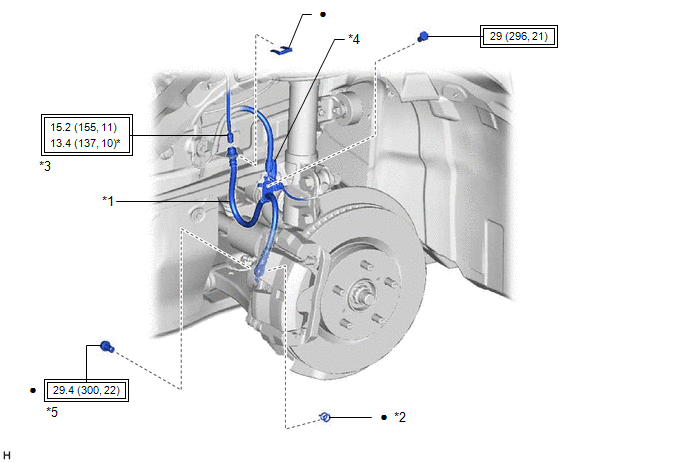

SCHEMA
*1 | FLEXIBLE AVANT |
*2 | JOINT D'ETANCHEITE |
*3 | CANALISATION DE FREIN |
*4 | CAPTEUR DE VITESSE AVANT |
*5 | BOULON-RACCORD |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
* | A utiliser avec une clé à écrou de raccord | |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Si à la fois les flexibles droit et gauche avant sont débranchés en même temps, veiller à placer un repère d'identification sur chacun pour indiquer sa position de pose. CONSEIL: ...D'autres materiaux:
