REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CIEL DE TOIT (fabrication TMC)
(a) Reposer les 2 agrafes sur l'ensemble de ciel de toit. |
|

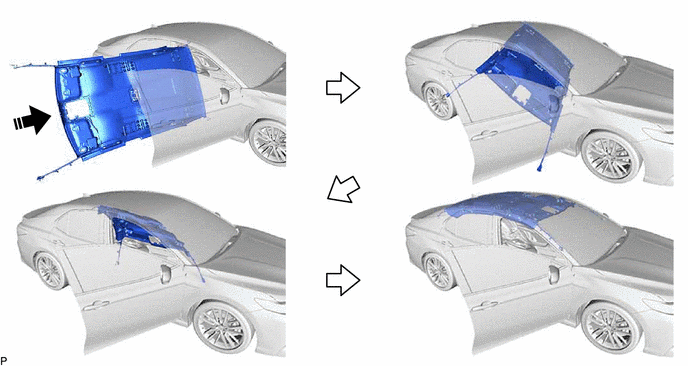

(b) Placer l'ensemble de ciel de toit dans le véhicule en passant par la porte avant droit, comme indiqué sur le schéma.
![]() |
Poser dans ce sens | - |
- |
REMARQUE:
Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.
(c) pour côté toit (pour toit normal):

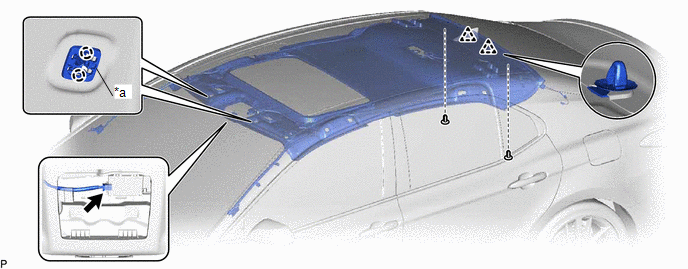

(1) Engager les 2 griffes pour reposer chaque socle de support de pare-soleil.

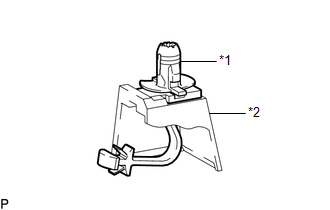

*a | Base de support de pare-soleil |
- | - |
(2) Engager les 2 agrafes et reposer l'ensemble de ciel de toit à l'aide des 2 agrafes.
(d) pour côté toit (pour toit ouvrant panoramique):
(1) Engager les 2 griffes pour reposer chaque socle de support de pare-soleil.
*a | Base de support de pare-soleil |
- | - |
(2) Engager les 2 agrafes et reposer l'ensemble de ciel de toit à l'aide des 2 agrafes.
(3) Brancher le connecteur.
(e) pour côté du montant arrière gauche:
(1) Engager l'attache.
(2) Brancher le connecteur.
(f) pour côté du montant arrière droit:
(1) Engager chaque attache.
(2) Brancher chaque connecteur.
(g) pour le montant avant côté gauche:
(1) Déposer le cache de protection.
(2) Engager les 4 attaches.
(3) Brancher chaque connecteur.
(4) Reposer le cache de protection.
(h) pour côté du montant avant droit:
(1) Déposer le cache de protection.
(2) Engager les 2 attaches.
(3) Engager le guide.
(4) Connecter le support de connecteur avec le boulon.
Torque:
7,0 N·m {71 kgf·cm, 62 in·lbf}
(5) Reposer le cache de protection.
(i) pour le côté de la vitre de pare-brise:
(1) sans système de sécurité préventive avec rétroviseur EC
(2) avec système de sécurité préventive:

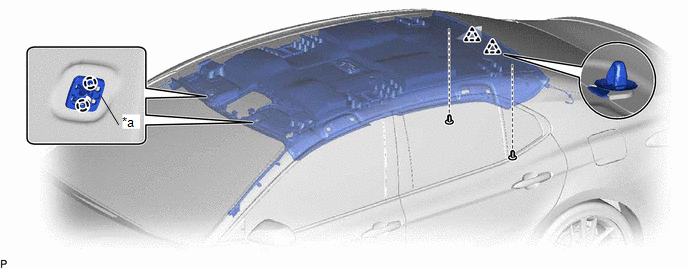

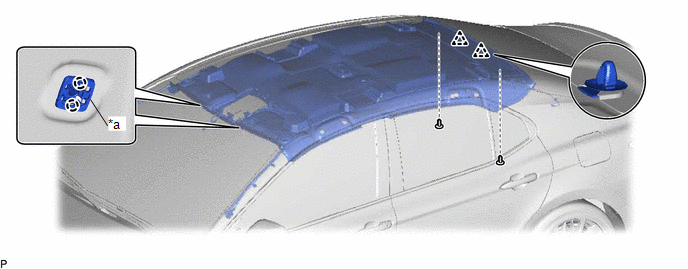

2. REPOSER L'ENSEMBLE DE CIEL DE TOIT (fabrication TMMK)

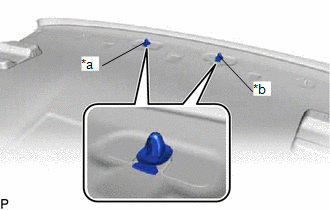

(a) Reposer les 2 agrafes sur l'ensemble de ciel de toit. |
|

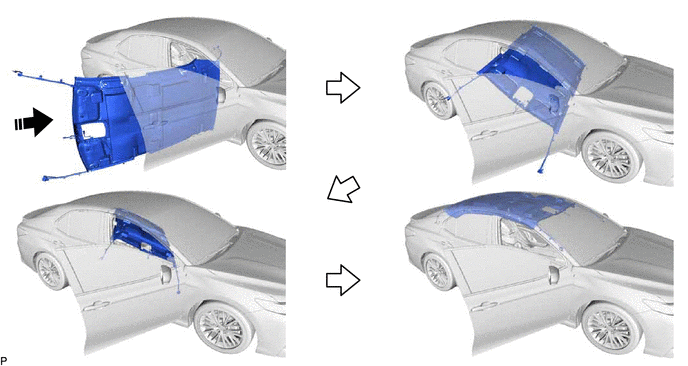

(b) Placer l'ensemble de ciel de toit dans le véhicule en passant par la porte avant droit, comme indiqué sur le schéma.
![]() |
Poser dans ce sens | - |
- |
REMARQUE:
Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.
(c) pour côté toit (pour toit normal):
(1) Engager les 2 griffes pour reposer le socle de chaque support de pare-soleil.
*a | Base de support de pare-soleil |
- | - |
(2) Engager les 2 agrafes et reposer l'ensemble de ciel de toit à l'aide des 2 agrafes.

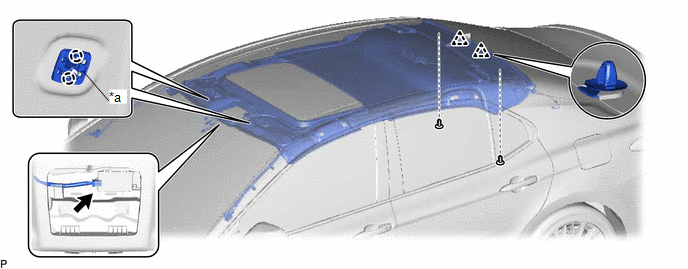

(d) pour côté toit (pour toit ouvrant panoramique):
(1) Engager les 2 griffes pour reposer chaque socle de support de pare-soleil.
*a | Base de support de pare-soleil |
- | - |
(2) Engager les 2 agrafes et reposer l'ensemble de ciel de toit à l'aide des 2 agrafes.
(3) Brancher le connecteur.
(e) pour côté toit (pour toit ouvrant panoramique):

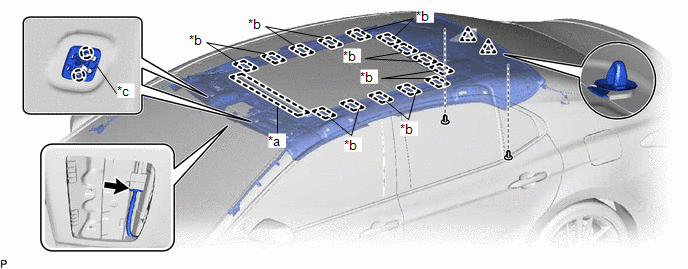

(1) Engager le guide et les 14 dispositifs de fixation.
*a | Guide |
*b | Dispositif de fixation |
*c | Base de support de pare-soleil |
- | - |
(2) Engager les 2 griffes pour reposer chaque socle de support de pare-soleil.
(3) Engager les 2 agrafes et reposer l'ensemble de ciel de toit à l'aide des 2 agrafes.
(4) Brancher le connecteur.
(f) pour côté du montant arrière gauche:
(1) Engager l'attache.
(2) Brancher le connecteur.
(g) pour côté du montant arrière droit:
(1) Engager chaque attache.
(2) Brancher chaque connecteur.
(h) pour le montant avant côté gauche:
(1) Déposer le cache de protection.
(2) Engager les 4 attaches.
(3) Brancher chaque connecteur.
(4) Reposer le cache de protection.
(i) pour côté du montant avant droit:
(1) Déposer le cache de protection.
(2) Engager les 2 attaches.
(3) Engager le guide.
(4) Connecter le support de connecteur avec le boulon.
Torque:
7,0 N·m {71 kgf·cm, 62 in·lbf}
(5) Reposer le cache de protection.
(j) pour le côté de la vitre de pare-brise:
(1) sans système de sécurité préventive avec rétroviseur EC
(2) avec système de sécurité préventive:

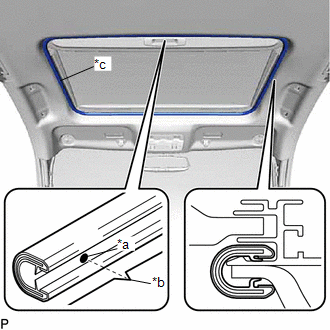

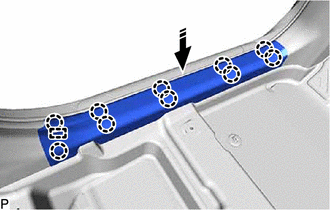

3. REPOSER LA MOULURE D'HABILLAGE D'OUVERTURE DE TOIT OUVRANT (pour toit ouvrant)
(a) Aligner le repère d'alignement de la moulure d'habillage d'ouverture de toit ouvrant sur l'encoche de l'ensemble de ciel de toit pour reposer la moulure d'habillage de baie du toit ouvrant. REMARQUE: Après la repose, vérifier que les coins sont correctement adaptés. CONSEIL: S'assurer que les agrafes sont positionnées comme indiqué sur le schéma. |
|

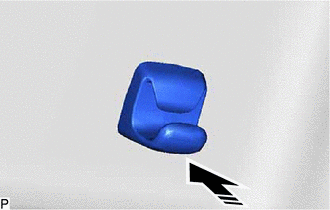

4. REPOSER LE SUPPORT DE PARE-SOLEIL GAUCHE
(a) Reposer le support de pare-soleil gauche comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
5. REPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE

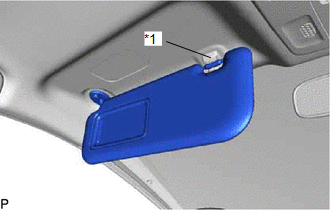

(a) Brancher l'ensemble de pare-soleil gauche gauche sur le support de pare-soleil gauche. |
|
(b) pour vis "TORX":
(1) A l'aide d'une clé à douille "TORX" T25, reposer l'ensemble de pare-soleil gauche avec les 2 vis.
(c) à l'exception des vis "TORX":
(1) Reposer l'ensemble de pare-soleil gauche avec les 2 vis.
6. REPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL GAUCHE
(a) Engager les 4 griffes pour reposer le cache de support de pare-soleil gauche comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
7. REPOSER LE SUPPORT DE PARE-SOLEIL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. REPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.

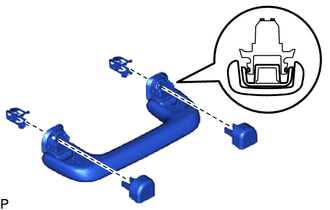

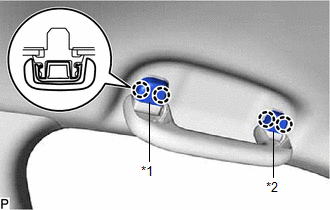

10. REPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

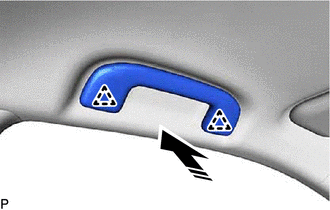

(a) Reposer les 2 agrafes sur la poignée de maintien. |
|
(b) Reposer provisoirement les 2 caches de poignée de maintien sur la poignée de maintien, comme indiqué sur le schéma.
(c) Engager les 2 agrafes pour reposer l'ensemble de poignée de maintien comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(d) Engager les 4 griffes pour reposer le cache de poignée de maintien gauche et le cache de poignée de maintien droite. REMARQUE: S'assurer que l'agrafe est correctement engagée. |
|
11. REPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE GAUCHE
CONSEIL:
Procéder de la même manière que pour l'ensemble de poignée de maintien.
12. REPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour l'ensemble de poignée de maintien.
13. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)
Cliquer ici
14. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)
Cliquer ici
15. REPOSER LE CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR (avec cache)
Cliquer ici
16. REPOSER L'ENSEMBLE DE PLAFONNIER (type à ampoule)
Cliquer ici
17. REPOSER L'ENSEMBLE D'ECLAIRAGE LOCAL (pour type LED)
Cliquer ici
18. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE DE TOIT
Cliquer ici
19. REPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER
pour UA80E:
Cliquer ici
pour UB80E:
Cliquer ici
20. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
21. REPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
(a) Poser 3 agrafes neuves sur l'ensemble de garnissage intérieur latéral gauche de toit.
(b) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Engager les 3 agrafes pour reposer l'ensemble de garnissage intérieur latéral de toit gauche, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

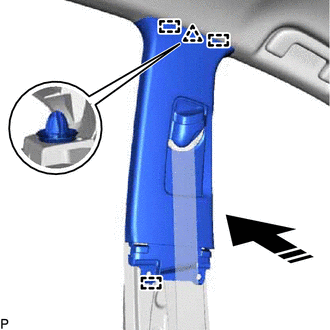

22. REPOSER LE GARNISSAGE SUPERIEUR GAUCHE DE MONTANT CENTRAL
(a) Poser une nouvelle agrafe sur le garnissage supérieur gauche de montant central.
(b) Engager les 3 guides et l'agrafe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Reposer le garnissage gauche de montant central à l'aide des 2 agrafes.

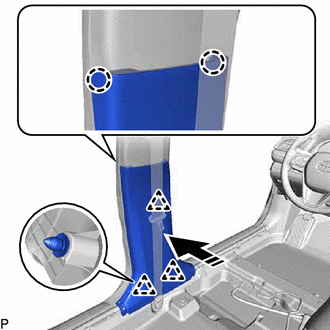

23. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE
(a) Engager les 2 griffes et les 3 agrafes pour reposer le garnissage inférieur de montant central gauche comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

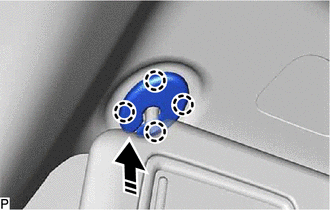

24. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE
Cliquer ici
25. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE (pour côté gauche)
Cliquer ici
26. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici

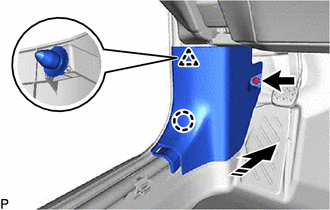

27. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
(a) Engager le guide et les 6 griffes pour reposer la plaque de seuil de porte arrière gauche comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

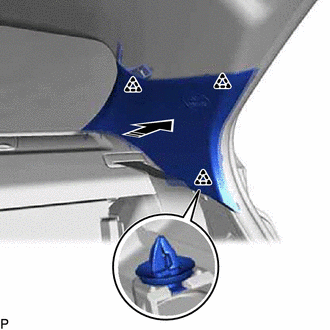

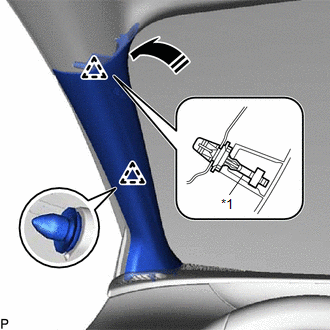

28. REPOSER LE GARNISSAGE DE MONTANT AVANT GAUCHE
(a) Déposer le cache de protection.
(b) Poser une agrafe neuve sur le garnissage de montant avant gauche.
(c) Engager l'agrafe de garnissage de montant avant sur le garnissage de montant avant gauche. CONSEIL: S'assurer que l'agrafe de garnissage de montant avant est correctement engagée. |
|
(d) sans haut-parleur avant n° 3:

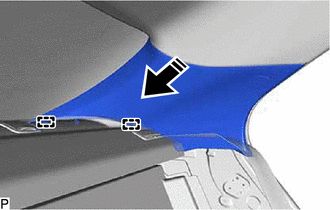

(1) Appuyer sur le garnissage de montant avant gauche, comme indiqué sur le schéma, pour engager les 2 guides.
![]() |
Poser dans ce sens |
(e) avec haut-parleur avant n° 3:
(1) Brancher le connecteur.
(2) Appuyer sur le garnissage de montant avant gauche, comme indiqué sur le schéma, pour engager les 2 guides.
(f) Engager l'agrafe et le garnissage de montant avant pour reposer le garnissage de montant avant gauche comme indiqué sur le schéma.
*1 | Agrafe de garnissage de montant avant |
![]() |
Poser dans ce sens |

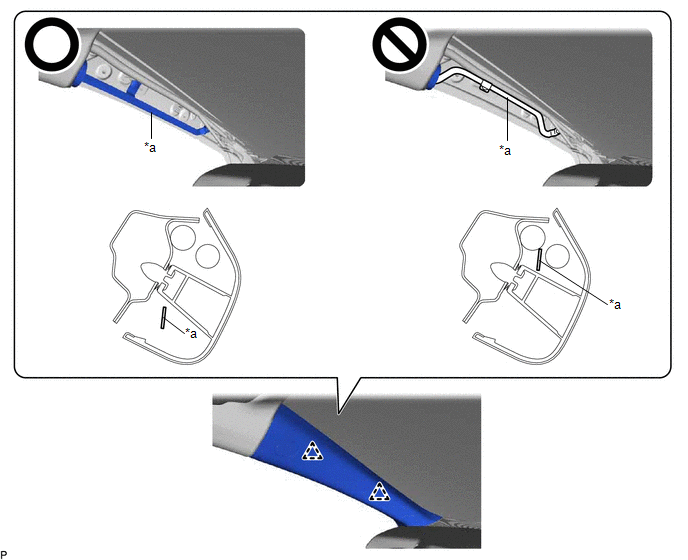

ATTENTION:
Veiller à placer la sangle de l'airbag rideau gauche de l'ensemble d'engagement sous la orifices de l'agrafe de garnissage de montant avant gauche comme indiqué sur le schéma, dans le cas contraire, l'ensemble d'airbag rideau gauche ne sera pas en mesure de se déployer correctement.
*a | La position de la sangle de l'ensemble d'airbag rideau gauche |
- | - |
CONSEIL:
S'assurer que l'ensemble d'airbag rideau gauche n'est pas pincé.
29. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici

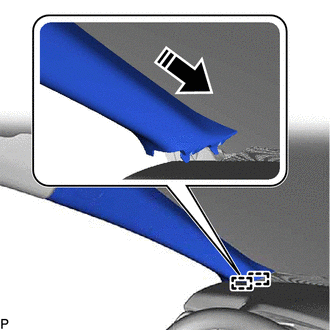

30. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

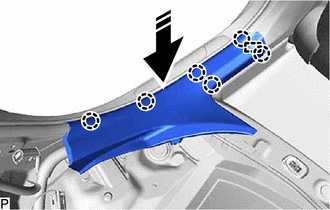

(a) Engager les agrafes et les griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Reposer le sous-ensemble d'habillage latéral d'auvent gauche avec l'agrafe.
31. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
(a) Engager le guide et les 10 griffes pour reposer la plaque de seuil de porte avant gauche comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
32. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
33. REPOSER LE GARNISSAGE SUPERIEUR DE MONTANT CENTRAL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
34. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
35. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
36. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
37. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
38. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
39. REPOSER LE GARNISSAGE DE MONTANT AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
40. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
41. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
42. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
43. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
44. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
45. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMC)
Cliquer ici
46. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMC)
Cliquer ici
47. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMMK)
pour sièges à réglage manuel:
Cliquer ici
pour sièges à réglage électrique:
Cliquer ici
48. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMMK)
pour sièges à réglage manuel:
Cliquer ici
pour sièges à réglage électrique:
Cliquer ici
