PIECES CONSTITUTIVES
SCHEMA
*1 | REVETEMENT DE PLANCHER AVANT GAUCHE |
*2 | CACHE DE PLANCHER AVANT DROIT |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA

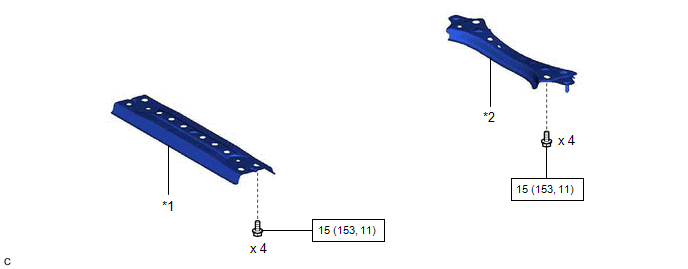

*1 | RENFORT DE TRAVERSE DE PLANCHER CENTRALE |
*2 | RENFORT CENTRAL DE PLANCHER AVANT |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA
*A | pour type simple |
*B | pour type double |

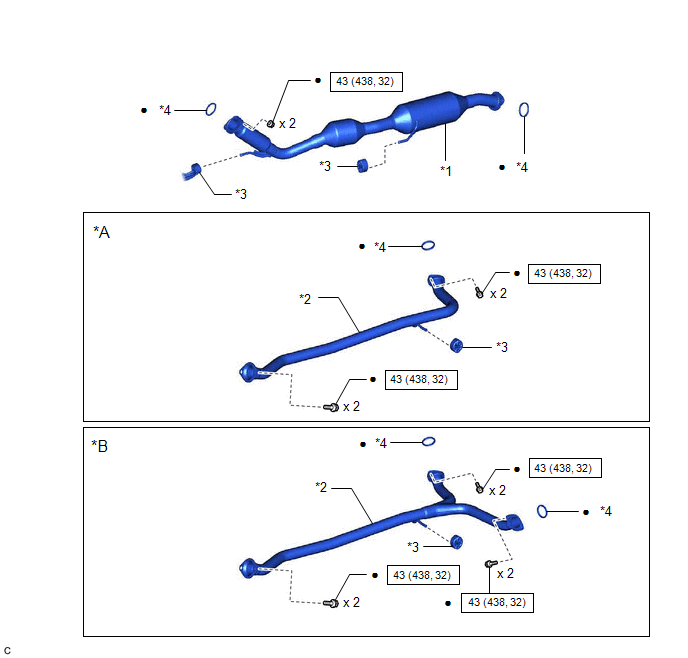

*1 | ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (CATALYSEUR A TROIS VOIES: catalyseur arrière) |
*2 | ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL |
*3 | SUPPORT DE TUYAU D'ECHAPPEMENT |
*4 | JOINT D'ETANCHEITE |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
*A | Type A |
*B | Type B |
*C | pour type double |
*D | avec chicane de tuyau d'échappement arrière |

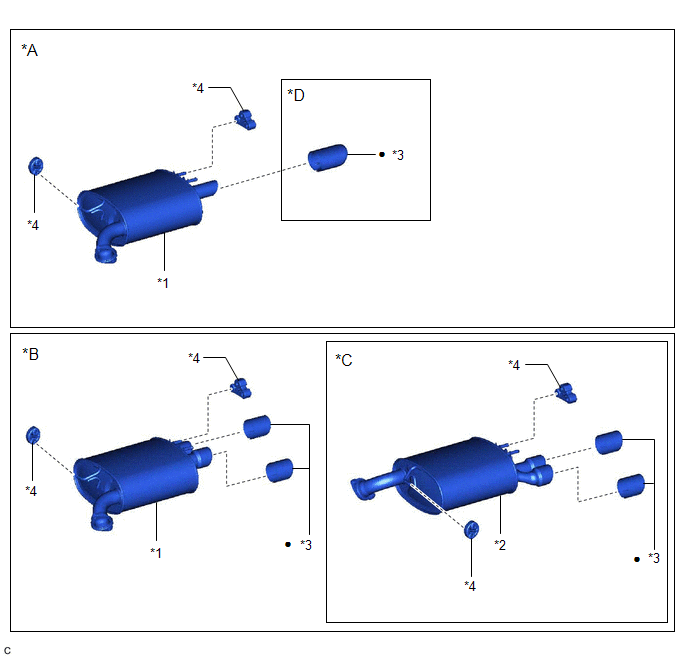

*1 | ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE |
*2 | ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE GAUCHE |
*3 | SOUS-ENSEMBLE DE CHICANE DE TUYAU D'ECHAPPEMENT ARRIERE |
*4 | SUPPORT DE TUYAU D'ECHAPPEMENT |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE /
CONSEIL Les procédures nécessaires (réglage, calibrage,
initialisation ou enregistrement) qui doivent être effectuées une fois que les
pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de
l'ensemble de combiné d ...
