PIECES CONSTITUTIVES
SCHEMA

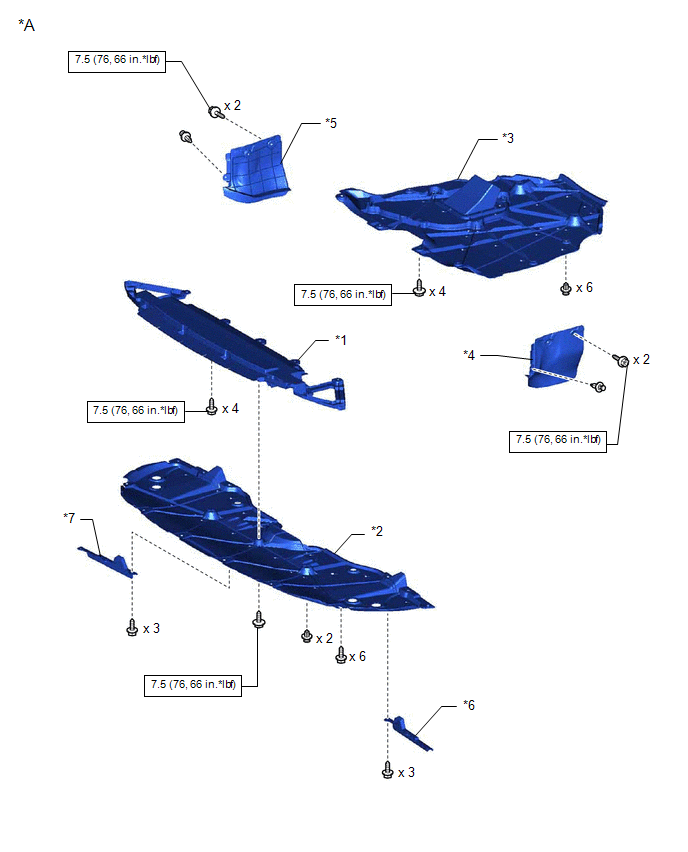

*A | fabrication TMC |
- | - |
*1 | AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT |
*2 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*3 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
*4 | JOINT DE JOUE D'AILE AVANT GAUCHE |
*5 | JOINT DE JOUE D'AILE AVANT DROITE |
*6 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*7 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA

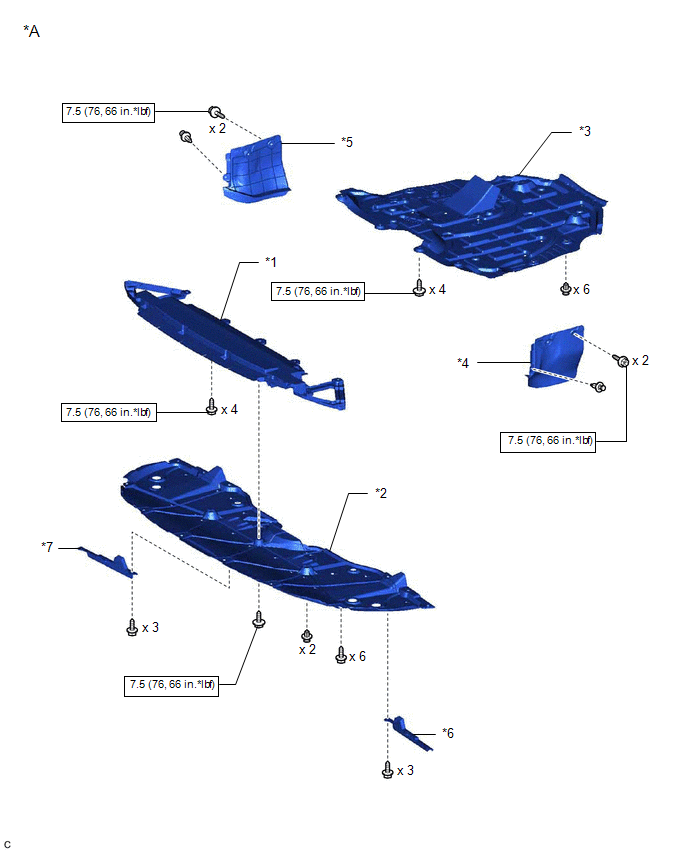

*A | fabrication TMMK |
- | - |
*1 | AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT |
*2 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*3 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
*4 | JOINT DE JOUE D'AILE AVANT GAUCHE |
*5 | JOINT DE JOUE D'AILE AVANT DROITE |
*6 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*7 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA

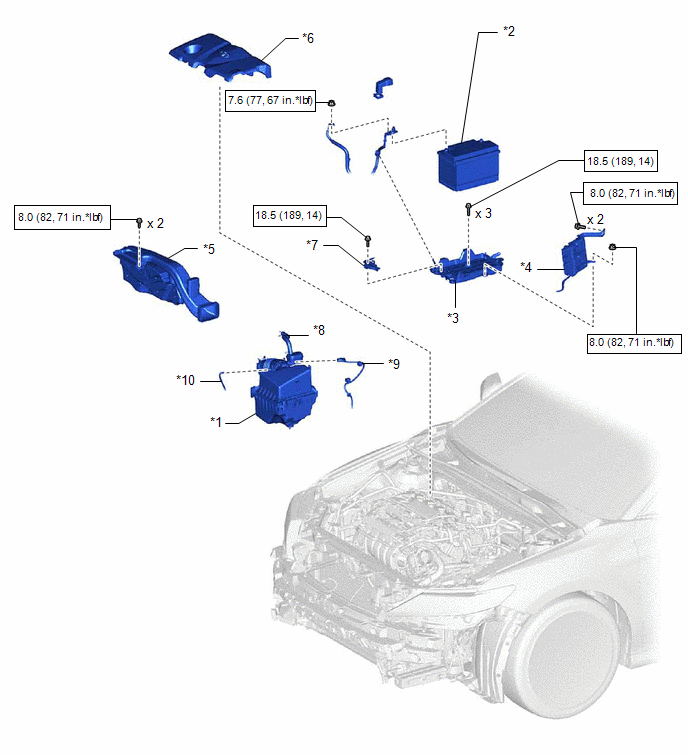

*1 | ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | BATTERIE |
*3 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
*4 | ECM |
*5 | ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
*6 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*7 | ATTACHE DE BATTERIE N° 2 |
*8 | DURITE DE VENTILATION N° 2 |
*9 | CONNECTEUR DU SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
*10 | DURITE A DEPRESSION |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |

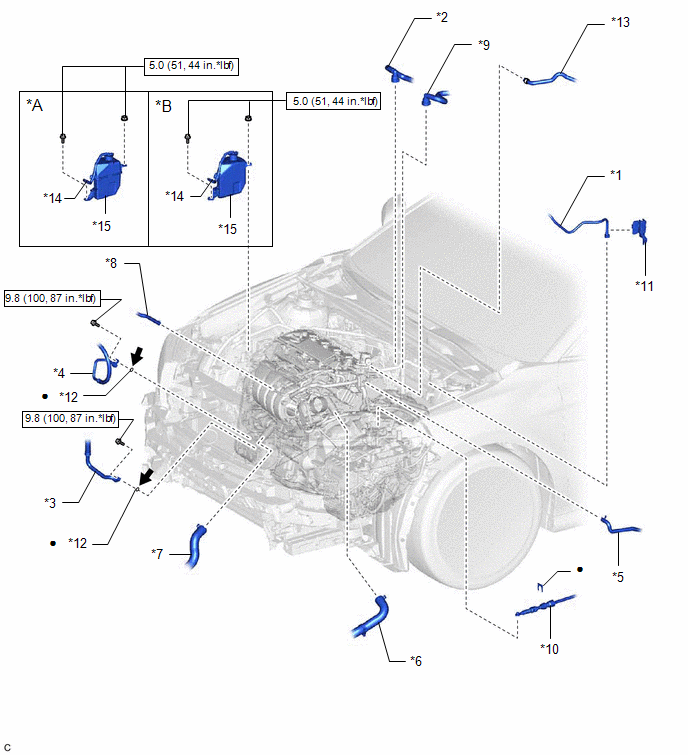

*1 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT |
*2 | DURITE DE CHAUFFAGE D'ENTREE |
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
*4 | SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
*5 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1 |
*6 | DURITE DE RADIATEUR N° 1 |
*7 | DURITE DE RADIATEUR N° 2 |
*8 | DURITE DE DERIVATION D'EAU N° 5 |
*9 | DURITE DE CHAUFFAGE DE SORTIE |
*10 | ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
*11 | ATTACHE DE TUYAU DE CARBURANT N° 1 |
*12 | JOINT TORIQUE |
*13 | DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE |
*14 | DURITE DE DERIVATION D'EAU N° 6 |
*15 | ENSEMBLE DE RESERVOIR DE RADIATEUR |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |
SCHEMA

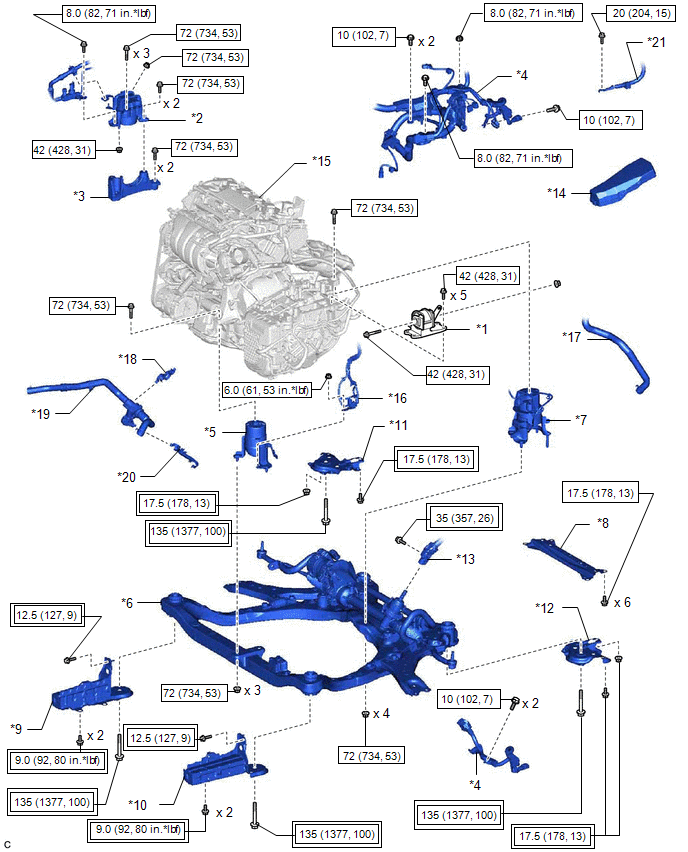

*1 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE N° 2 |
*2 | SOUS-ENSEMBLE DE SILENTBLOC DE SUPPORT DU MOTEUR DROIT |
*3 | ENTRETOISE DE FIXATION DU MOTEUR |
*4 | FAISCEAU DE CABLES |
*5 | SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
*6 | ENSEMBLE DE CADRE AVANT |
*7 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
*8 | PLAQUE DE FIXATION DE CARROSSERIE |
*9 | SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT DROIT |
*10 | SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT GAUCHE |
*11 | SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE SUSPENSION AVANT DROIT |
*12 | SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE SUSPENSION AVANT GAUCHE |
*13 | ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION |
*14 | CACHE DE BLOC DE RELAIS N° 2 |
*15 | ENSEMBLE DE MOTEUR AVEC BOITE-PONT |
*16 | DURITE A DEPRESSION |
*17 | ENSEMBLE DE DURITE DE DERIVATION D'EAU |
*18 | ATTACHE DE DURITE |
*19 | SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1) |
*20 | ATTACHE DE RENIFLARD DE BOITE DE VITESSES |
*21 | FIL DE TERRE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
SCHEMA

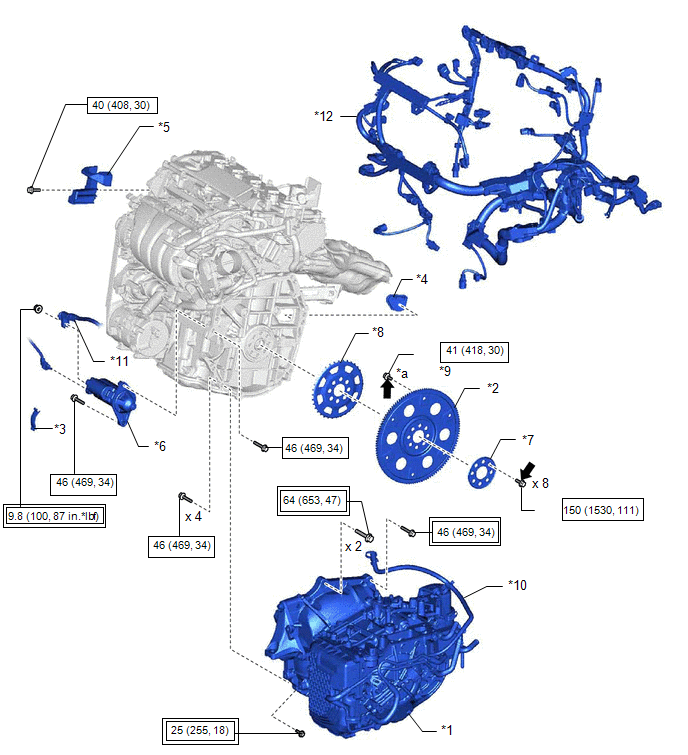

*1 | ENSEMBLE DE BOITE-PONT AUTOMATIQUE |
*2 | SOUS-ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET COURONNE |
*3 | CACHE LATERAL DE CARTER DE VOLANT MOTEUR |
*4 | CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR |
*5 | PROTECTION D'ALIMENTATION EN CARBURANT |
*6 | ENSEMBLE DE DEMARREUR |
*7 | ENTRETOISE DE PLATEAU D'ENTRAINEMENT ARRIERE |
*8 | PLAQUE DE CAPTEUR DE POSITION DE VILEBREQUIN N° 1 |
*9 | BOULON DE FIXATION D'ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE CONVERTISSEUR DE COUPLE |
*10 | DURITE DE BOUCHON DE RENIFLARD |
*11 | CABLE DE MOTEUR N° 2 |
*12 | CABLE DU MOTEUR |
*a | COULEUR NOIRE: x 1 COULEUR ARGENTEE: x 5 |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
![]() |
Produit adhésif 1324 |
★ | Pièce préenduite |
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour côté droit
*B pour côté gauche
*1 SABOT DE PROTECTION DE PLANCHER N° 1
*2 SABOT DE PROTECTION DE PLANCHER N° 2
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
- - SCHEMA
...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LA SOUPAPE A COMMANDE MANUELLE
(a) Déposer la soupape manuelle de l'ensemble de bloc hydraulique de boîte de vitesses.
2. DEPOSER LA PLAQUE DE VERROUILLAGE D'ELECTROVANNE
(a) Déposer les 3 boulons et la plaque de verrouillage d' ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 PROTECTION D'ASSISE DE SIEGE AVANT
*2 PROTECTION D'ASSISE DE SIEGE AVANT
*3 PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
- - SCHEMA
*1 ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
*2 ENSEMBLE D'ASSISE D ...
