Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble de moteur, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

Remplacement de l'ECM

Enregistrement du numéro d'identification du véhicule (VIN)

Le MIL s'allume

Enregistrement de l'ID de communication de l'ECU (système antidémarrage)

Fonction de démarrage du moteur

*1

*2

  • Remplacement de l'ensemble de moteur
  • La fuite de gaz du système d'échappement est à réparer

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

Remplacement de l'ensemble de boîte-pont automatique

  1. Réinitialiser la mémoire
  2. Entrer le code de compensation de la boîte-pont dans l'ECM
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage
  • Choc important au changement de vitesse
  • Détérioration de l'efficacité du carburant

pour initialisation UB80E

pour enregistrement UB80E

Remplacement de l'ECM

(Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Transférer le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM

(Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Réinitialiser le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM*1

Enregistrement du code (système de clé intelligente (pour la fonction de démarrage))

  • Système de verrouillage centralisé des portes à distance
  • Système de clé intelligente (pour la fonction d'ouverture)
  • Système de clé intelligente (pour fonction de démarrage)
  • Fonction de verrouillage de direction

Remplacement de l'ECM*2

Enregistrement de code (système antidémarrage (sans système de clé intelligente))

  • Système de verrouillage centralisé des portes à distance
  • Démarrage du moteur

  • Suspension, pneus, etc.

    (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Remplacement de l'ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif)
  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur d'aide au stationnement

pour l'initialisation:

pour le calibrage:

Remplacement de l'ensemble de pare-chocs avant (avec système de moniteur de vue panoramique)

Réglage de la vue avant de la caméra de télévision

Système de moniteur de rétroviseur panoramique

pour l'initialisation:

pour le calibrage:

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Initialisation de dispositif de commande de caméra de télévision
  • Régler l'angle de braquage
  • Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Réglage de la géométrie des roues avant

Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.

  • Le VSC est désactivé ou défectueux
  • Les DTC sont émis
  • Le témoin de dérapage s'allume
  • Le témoin ABS est allumé

avec système de frein de stationnement électrique:

sans système de frein de stationnement électrique:

ATTENTION:

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur du moteur en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

Cliquer ici

3. DECHARGER LA PRESSION DU SYSTEME DE CARBURANT

Cliquer ici

4. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

5. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

6. FIXER LE VOLANT

Cliquer ici

7. DEPOSER LES ROUES AVANT

Cliquer ici

8. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

(a) Déposer les 3 vis et le rembourrage d'extension de passage de roue avant droite.

9. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE

(a) Déposer les 3 vis et le rembourrage d'extension d'ouverture de roue avant gauche.

10. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

(a) Déposer le boulon, les 2 agrafes, les 6 vis et le sabot de protection de moteur n° 1.

11. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2

(a) Déposer les 4 vis, les 6 agrafes et l'ensemble de sabot de protection de moteur n° 2.

12. DEPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE

(a) Déposer les 2 vis, l'agrafe, et le joint de joue d'aile avant gauche.

13. DEPOSER LE JOINT DE JOUE D'AILE AVANT DROITE

(a) Déposer les 2 vis, l'agrafe et le joint de joue d'aile avant droite.

14. DEPOSER LE BOUCLIER DE PARE-CHOCS AVANT

Cliquer ici

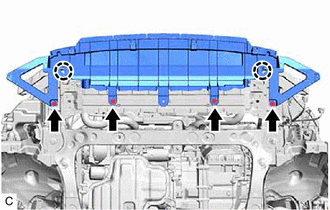

15. DEPOSER L'AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT

(a) Déposer les 4 boulons.

(b) Libérer les 2 griffes pour déposer l'amortisseur inférieur de pare-chocs avant.

16. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Cliquer ici

17. VIDANGER L'HUILE MOTEUR

Cliquer ici

18. VIDANGER LE LIQUIDE DE BOITE-PONT AUTOMATIQUE

Cliquer ici

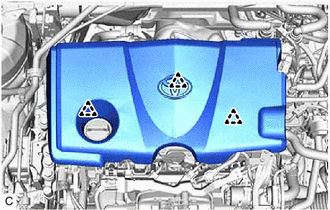

19. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1

(a) Soulever l'avant du sous-ensemble de cache de moteur n° 1 pour libérer les 2 agrafes, et soulever l'arrière du sous-ensemble de cache de moteur n° 1 pour libérer l'agrafe et déposer le sous-ensemble de cache de moteur n° 1.

REMARQUE:

Tenter de libérer les agrafes avant et arrière en une seule étape risque de casser le sous-ensemble de cache de moteur n° 1.

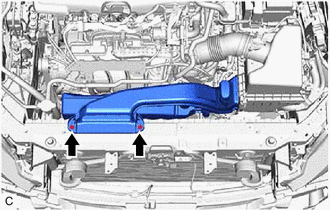

20. DEPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR

(a) Déposer les 2 boulons et l'en semble d'entrée d'épurateur d'air.

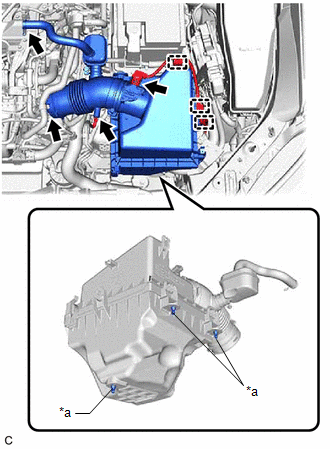

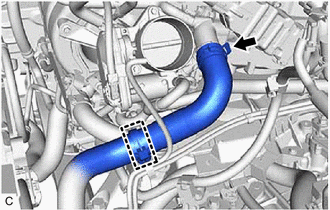

21. DEPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

(a) Débrancher le connecteur du sous-ensemble de débitmètre d'air massique.

*a

Goupille

(b) Libérer les 3 attaches de faisceau de câbles.

(c) Faire glisser l'agrafe et débrancher la durite de ventilation n° 2 du sous-ensemble de cache-soupapes.

(d) Libérer la durite à dépression de la durite d'épurateur d'air.

(e) Desserrer l'attache de durite.

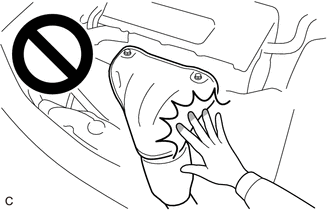

REMARQUE:

S'assurer que le support d'épurateur d'air reste bien en contact avec la carrosserie du véhicule.

(f) Libérer les 3 goupilles et déposer l'ensemble d'épurateur d'air avec la durite d'épurateur d'air.

22. DEPOSER L'ECM

Cliquer ici

23. DEPOSER LA BATTERIE

Cliquer ici

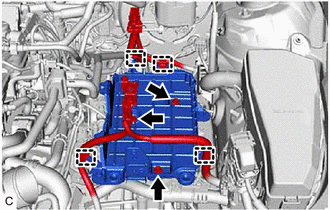

24. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

(a) Libérer les 4 agrafes du sous-ensemble d'attache de batterie.

(b) Déposer les 3 boulons et le sous-ensemble d'attache de batterie.

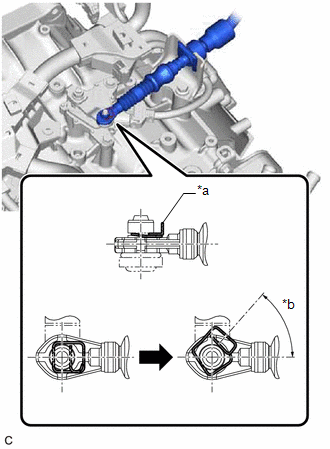

25. DEBRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

(a) Tout en libérant l'agrafe comme indiqué sur le schéma, puis débrancher l'ensemble de câble de commande de boîte de vitesses du levier d'axe de commande de boîte de vitesses avec l'agrafe.

*a

Agrafe

*b

45° à 60°

(b) Déposer l'agrafe et débrancher l'ensemble de câble de commande de boîte de vitesses du support de câble de commande de boîte de vitesses n° 1.

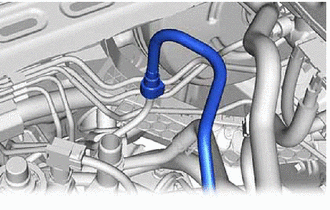

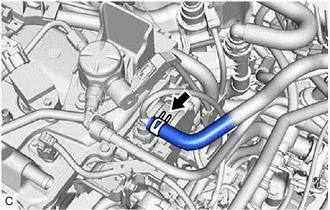

26. DEBRANCHER LA DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1

(a) Faire glisser l'agrafe et débrancher la durite d'alimentation en vapeurs de carburant n° 1 de l'ensemble de soupape de commutation de dépression n° 1.

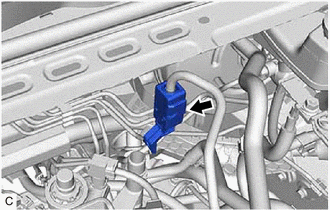

27. DEBRANCHER LA DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE

(a) Faire coulisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue de l'ensemble de pompe à dépression.

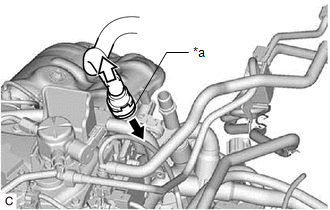

28. DEBRANCHER LA DURITE DE CHAUFFAGE DE SORTIE

(a) Extraire le dispositif de retenue pour libérer les griffes de verrouillage et extraire la durite de chauffage de sortie.

*a

Dispositif de retenue

Extraire

Enlever

(b) Vérifier l'absence de corps étrangers sur les surfaces d'étanchéité des canalisations d'eau débranchées. Les nettoyer si nécessaire.

(c) Couvrir le sous-ensemble de tuyau de dérivation d'eau n° 2 débranché et le connecteur de durite de sortie de chauffage avec des sacs en plastique pour éviter les dommages et la contamination.

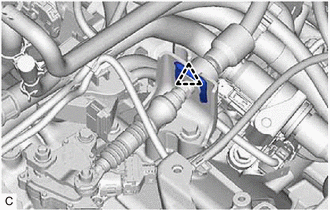

29. DEBRANCHER LA DURITE DE CHAUFFAGE D'ENTREE

(a) Extraire le dispositif de retenue pour libérer les griffes de verrouillage et extraire la durite de chauffage d'entrée.

*a

Dispositif de retenue

Extraire

Enlever

(b) Vérifier l'absence de corps étrangers sur les surfaces d'étanchéité des canalisations d'eau débranchées. Les nettoyer si nécessaire.

(c) Couvrir la soupape d'arrêt de débit débranchée (ensemble de durite de dérivation d'eau) et le connecteur de durite de chauffage d'entrée à l'aide de sacs en plastique pour éviter de les endommager et de les contaminer.

30. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT

(a) Déposer l'attache de tuyau de carburant n° 1 du raccord de tuyau de carburant.

(b) Débrancher le sous-ensemble de tuyau de carburant.

(1) Débrancher le sous-ensemble de tuyau de carburant du tuyau de carburant.

Cliquer ici

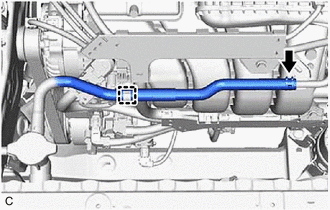

31. DEBRANCHER LA DURITE DE RADIATEUR N° 1

(a) Déposer l'attache pour débrancher la durite de radiateur n° 1 du support de radiateur n° 1.

(b) Faire coulisser l'agrafe et débrancher la durite de radiateur n° 1 de la sortie d'eau.

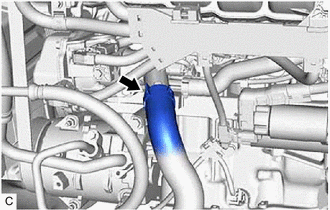

32. DEBRANCHER LA DURITE DE RADIATEUR N° 2

(a) Faire coulisser l'agrafe et débrancher la durite de radiateur n° 2 de l'entrée d'eau.

33. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

Cliquer ici

34. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

Cliquer ici

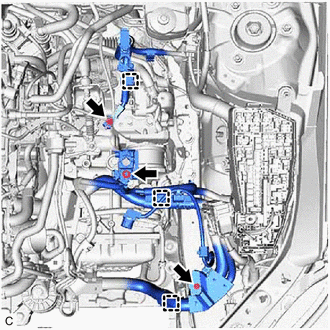

35. DEBRANCHER LE FAISCEAU DE CABLES

CONSEIL:

Après avoir débranché le faisceau de câbles, le fixer à l'aide de ruban adhésif ou un produit équivalent pour l'empêcher de sortir.

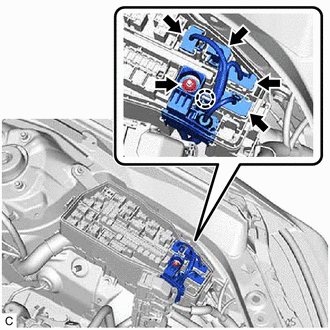

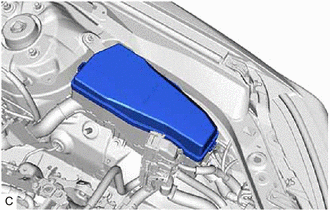

(a) Déposer le cache de bloc de relais n° 2 du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.

(b) Déposer l'écrou du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.

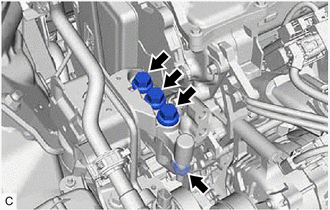

(c) Débrancher les 4 connecteurs de l'ensemble de bloc de relais et de bloc de jonction de compartiment moteur.

(d) A l'aide d'un tournevis, libérer la griffe et détacher le faisceau de câbles du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.

(e) Libérer les 3 attaches.

(f) Déposer l'écrou et débrancher le faisceau de câbles de la borne positive (+) de la batterie.

(g) Déposer le boulon et débrancher le câble de terre de l'ensemble de boîte-pont automatique.

(h) Déposer le boulon et débrancher le faisceau de câbles de la carrosserie.

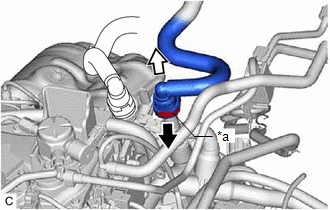

36. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 5

(a) Faire glisser l'agrafe et débrancher la durite de dérivation d'eau n° 5 du tuyau de dérivation d'eau n° 3.

(b) Libérer l'attache.

37. DETACHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

Cliquer ici

38. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)

Cliquer ici

39. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT

Cliquer ici

40. DEPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT

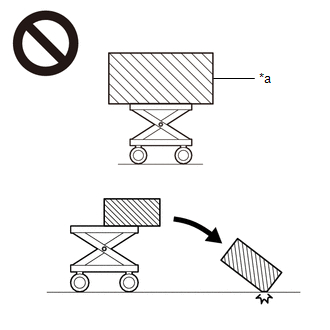

(a) Reposer l'ensemble de moteur avec boîte-pont sur un dispositif de levage du moteur.

REMARQUE:

(b) Libérer l'attache.

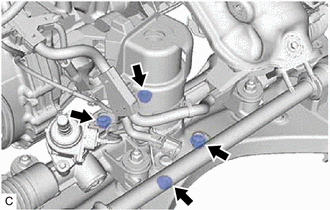

(c) Déposer les 6 boulons et la plaque de fixation de carrosserie.

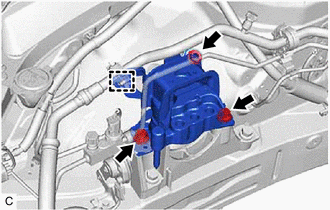

(d) Déposer les 3 boulons et l'écrou puis détacher le sous-ensemble de silentbloc de support du moteur droit du support de fixation droit de moteur.

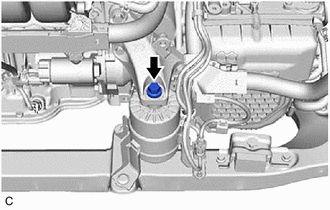

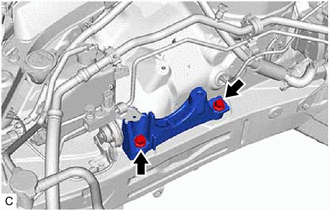

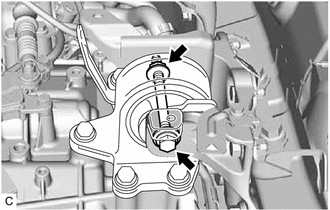

(e) Déposer le boulon et l'écrou puis détacher le silentbloc de support du moteur arrière n° 2 du sous-ensemble de support de fixation du moteur gauche.

Boulon

Ecrou

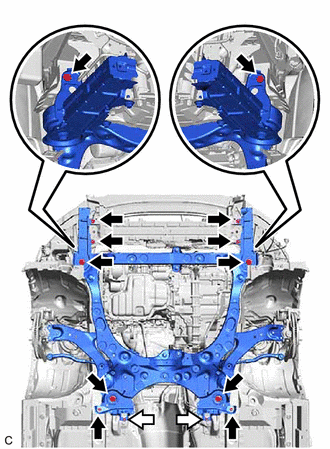

(f) Déposer les 8 boulons et le sous-ensemble d'extension de pare-chocs avant droit et le sous-ensemble d'extension de pare-chocs avant gauche de l'ensemble de cadre avant et de la carrosserie du véhicule.

(g) Déposer les 4 boulons, les 2 écrous, le sous-ensemble de support de traverse de suspension avant droit et le sous-ensemble de support de traverse de suspension avant gauche de l'ensemble de cadre avant et de la caisse du véhicule.

(h) Actionner le dispositif de levage du moteur et déposer l'ensemble de moteur avec boîte-pont du véhicule.

REMARQUE:

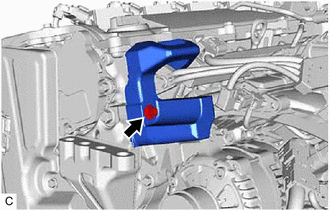

41. DEPOSER LA PROTECTION D'ALIMENTATION EN CARBURANT

(a) Déposer le boulon et la protection d'alimentation en carburant du support de fixation du moteur droit.

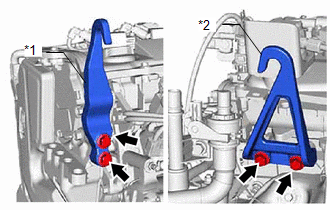

42. REPOSER LES CROCHETS POUR MOTEUR

(a) Reposer le crochet pour moteur n° 1 et le crochet pour moteur n° 2 à l'aide des 4 boulons, comme indiqué sur le schéma.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

Crochet pour moteur n° 1

12281-25030

Crochet pour moteur n° 2

12282-25010

Boulon

91552-F1040

*1

Crochet pour moteur n° 1

*2

Crochet pour moteur n° 2

(b) A l'aide d'une élingue de levage de moteur et d'un dispositif de levage de moteur, fixer l'ensemble de moteur avec boîte-pont.

REMARQUE:

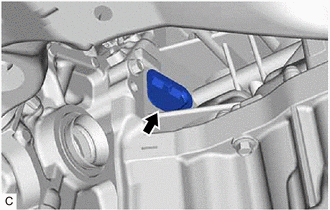

43. DEPOSER LE CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR

(a) Déposer le cache inférieur de carter de volant moteur du sous-ensemble de bloc-cylindres.

44. DEPOSER LE BOULON DE FIXATION D'ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE CONVERTISSEUR DE COUPLE

Cliquer ici

45. DEBRANCHER LA DURITE A DEPRESSION

Cliquer ici

46. DEPOSER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)

Cliquer ici

47. DEBRANCHER L'ENSEMBLE DE DURITE DE DERIVATION D'EAU

Cliquer ici

48. DEPOSER LA DURITE DE BOUCHON DE RENIFLARD

Cliquer ici

49. DEBRANCHER LE FAISCEAU DE CABLES

Cliquer ici

50. DEPOSER LE CACHE LATERAL DU CARTER DE VOLANT MOTEUR

Cliquer ici

51. DEPOSER L'ENSEMBLE DE DEMARREUR

Cliquer ici

52. DEPOSER L'ENSEMBLE DE CADRE AVANT

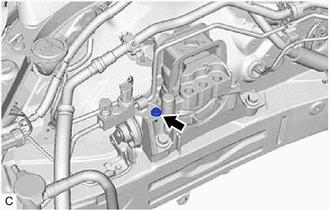

(a) Déposer le boulon et détacher le silentbloc de support de moteur avant du support de fixation de moteur avant.

(b) Déposer les 4 écrous et détacher le silentbloc de support du moteur arrière de l'ensemble de cadre avant.

53. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement du silentbloc de support du moteur avant est nécessaire.

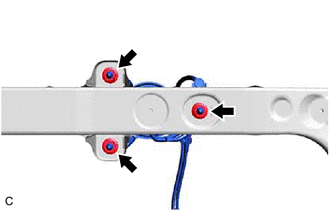

(a) Déposer les 3 écrous et le silentbloc de support de moteur avant de l'ensemble de cadre avant.

54. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement du silentbloc de support du moteur arrière est nécessaire.

Cliquer ici

55. DEPOSER L'ENSEMBLE DE BOITE-PONT AUTOMATIQUE

Cliquer ici

56. DEPOSER LE SOUS-ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE COURONNE

Cliquer ici

57. DEPOSER LA PLAQUE DE CAPTEUR DE POSITION DE VILEBREQUIN N° 1

Cliquer ici

58. DEPOSER LE CABLE DU MOTEUR

(a) Déposer le câble du moteur de l'ensemble de moteur.

59. REPOSER L'ENSEMBLE DE MOTEUR SUR LE SUPPORT POUR MOTEUR

(a) Reposer l'ensemble de moteur sur un support pour moteur.

60. DEPOSER LES CROCHETS POUR MOTEUR

(a) Déposer les 4 boulons, le crochet pour moteur n° 1 et le crochet pour moteur n° 2 du sous-ensemble de culasse et du support de fixation droit de moteur.

61. DEPOSER LE SOUS-ENSEMBLE DE SILENTBLOC DE SUPPORT DU MOTEUR DROIT

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de silentbloc de support du moteur droit est nécessaire.

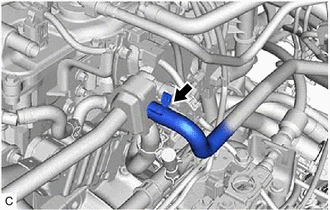

(a) Libérer la durite de dérivation d'eau n° 6.

*A

fabrication TMC

*B

fabrication TMMK

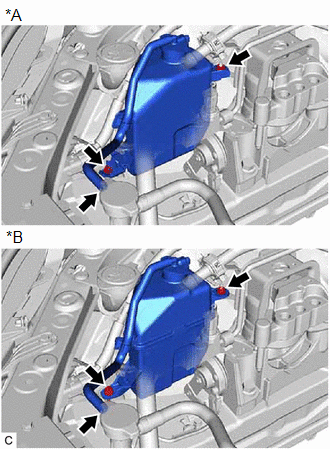

(b) Déposer le boulon, l'écrou et l'ensemble de réservoir de radiateur.

(c) Déposer le boulon et débrancher le support du sous-ensemble de silentbloc de support du moteur droit.

(d) Libérer l'attache.

(e) Déposer les 2 boulons, l'écrou et le sous-ensemble de silentbloc de support de moteur droit.

62. DEPOSER L'ENTRETOISE DE FIXATION DU MOTEUR

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de l'entretoise de fixation du moteur est nécessaire.

(a) Déposer les 2 boulons et l'entretoise de fixation de moteur de la caisse du véhicule.

63. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE N° 2

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement du silentbloc de support du moteur arrière n° 2 est nécessaire.

Cliquer ici

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A fabrication TMC - - *1 AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT *2 SABOT DE PROTECTION DU MOTEUR N° 1 *3 ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 *4 JOINT ...

Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: L'ensemble de moteur avec boîte-pont est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation, ou le dispositif de levage de moteur peut soudainement ...

D'autres materiaux:

Ensemble De Temoin De Securite
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA *A pour affichage 7 pouce *B pour affichage 8 pouce *1 ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT *2 TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) DeposeDEPOSE PROCEDURE 1. DEP ...

Dysfonctionnement du capteur (moteur) (B2341,B2344)
DESCRIPTION Lorsque l'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant) détecte un dysfonctionnement du moteur et que le fonctionnement du toit ouvrant est interrompu, le DTC B2341 est enregistré. Lorsque l'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraà ...

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE *2 BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE *3 PLAQUE DE SEUIL DE PORTE AVANT GAUCHE *4 SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT *5 PANN ...

Categorie

Toyota Camry Manuel du propriétaire 2021, Manuel de reparation de la TOYOTA Camry 2018.
