PIECES CONSTITUTIVES

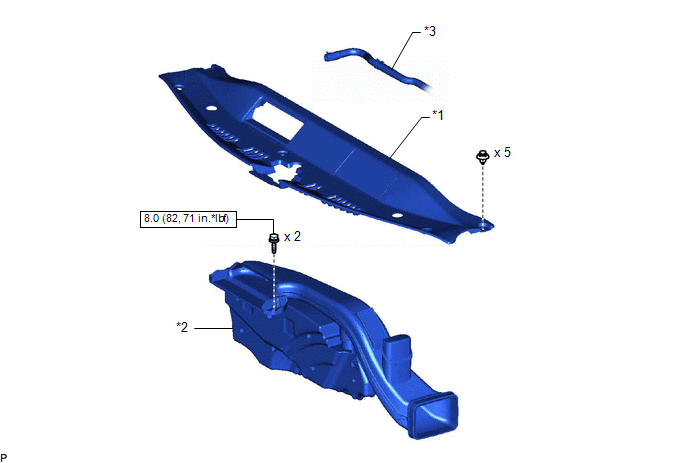

SCHEMA
*1 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID | *2 |
ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
*3 | DURITE DE DERIVATION D'EAU N° 5 | - |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

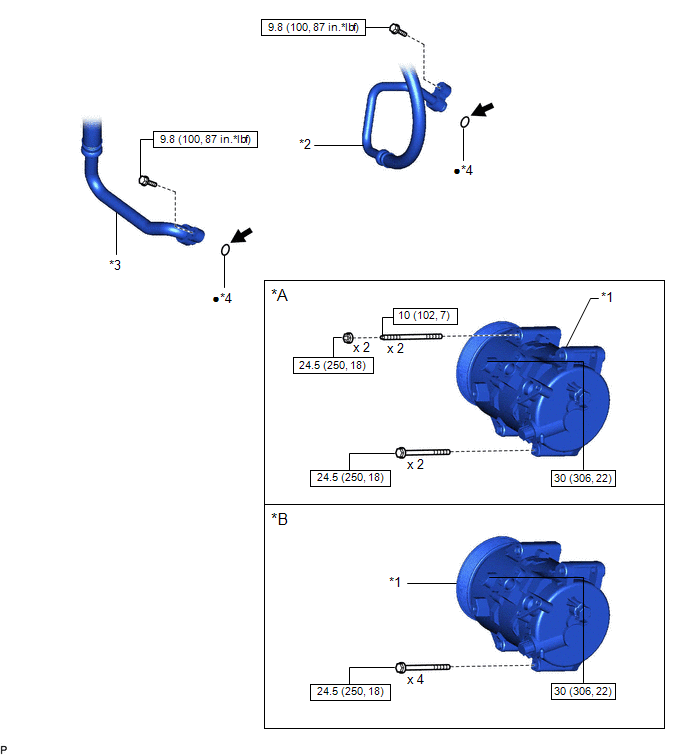

SCHEMA
*A | pour type A |
*B | pour type B |
*1 | ENSEMBLE DE COMPRESSEUR AVEC POULIE |
*2 | SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION | *4 |
JOINT TORIQUE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
(a) A l'aide d'un extracteur d'agrafes, déposer les 13 agrafes et le cache de porte de compartiment à bagages.
2. DEPOSER LE CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES GAUCHE
(a) ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE D'ENCADREMENT DE TOIT OUVRANT
(a) Desserrer les 4 boulons des supports de l'ensemble d'encadrement de toit ouvrant.
(b) Reposer provisoirement l'ensemble d'encadrement de toit ouvrant à l'aide des 6 écrous et des 8 boulons.
(c) Serrer les 2 écrous.
...
Le témoin de sécurité ne clignote pas
DESCRIPTION
L'ensemble d'ECU de clé à transpondeur fait clignoter le témoin de
sécurité (ensemble d'indicateur lumineux) lorsque le système antidémarrage
est activé (pas de clé dans le barillet de contact).
L'ECU de carrosserie principale (ECU de carrosserie du rés ...
