REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
2. REPOSER LE SUPPORT D'AMPLIFICATEUR N° 2
(a) Reposer le support d'amplificateur n° 2 à l'aide des 2 vis.
3. REPOSER LE SUPPORT D'AMPLIFICATEUR N° 1
(a) Reposer le support d'amplificateur n° 1 à l'aide des 2 vis.
4. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT

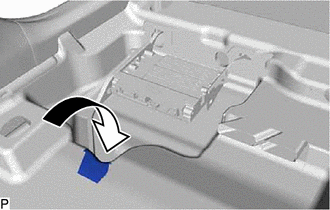

(a) Retourner l'ensemble de moquette avant et le tapis de sol avant, comme indiqué sur le schéma. |
|

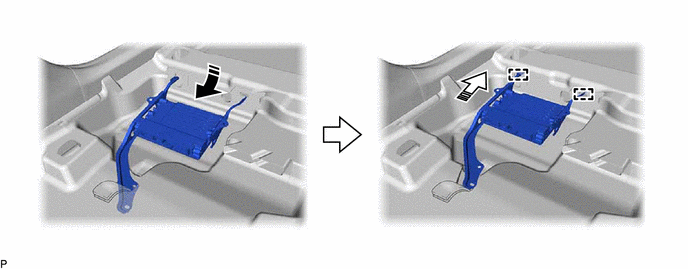

(b) Engager les 2 guides pour reposer provisoirement l'ensemble d'amplificateur de l'élément stéréo avec support comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(c) Reposer l'ensemble d'amplificateur de l'élément stéréo avec support à l'aide du boulon.

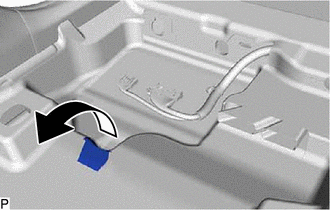

(d) Reposer l'ensemble de moquette avant et le tapis de sol dans sa position d'origine, comme indiqué sur le schéma. |
|
(e) Engager l'attache.
(f) Brancher chaque connecteur.
5. REPOSER LE CACHE D'AMPLIFICATEUR AUDIO
(a) Reposer le cache d'amplificateur audio avec les 3 agrafes.
6. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
