PIECES CONSTITUTIVES

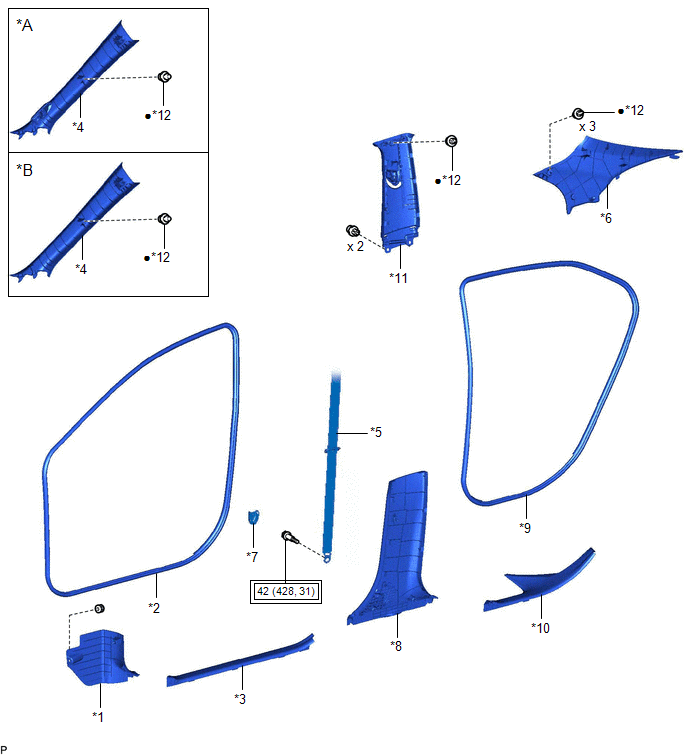

SCHEMA
*A | avec haut-parleur avant n° 3: |
*B | sans haut-parleur avant n° 3: |
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | GARNISSAGE DE MONTANT AVANT GAUCHE |
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*6 | GARNISSAGE LATERAL INTERIEUR GAUCHE DE TOIT |
*7 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
*8 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE |
*9 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*10 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
*11 | GARNISSAGE SUPERIEUR DE MONTANT CENTRAL GAUCHE |
*12 | AGRAFE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

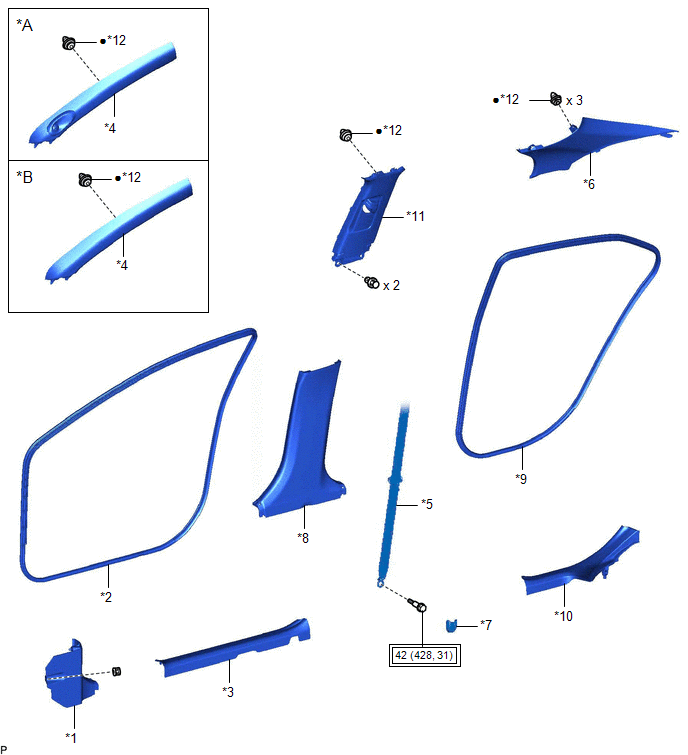

SCHEMA
*A | avec haut-parleur avant n° 3: |
*B | sans haut-parleur avant n° 3: |
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE |
*3 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
*4 | GARNISSAGE DE MONTANT AVANT DROIT |
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
*6 | GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
*7 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
*8 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT |
*9 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*10 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
*11 | GARNISSAGE SUPERIEUR DE MONTANT CENTRAL DROIT |
*12 | AGRAFE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

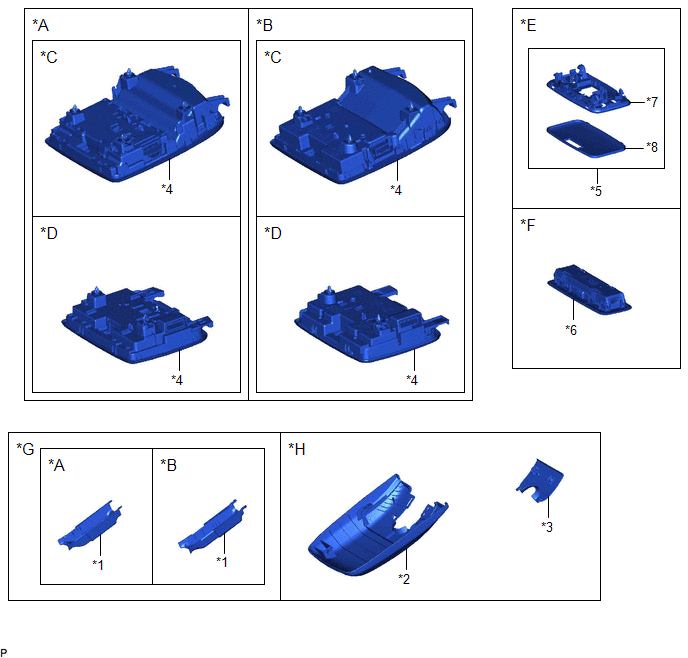

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*C | pour toit normal |
*D | Sauf toit normal |
*E | pour type à ampoule |
*F | pour type LED |
*G | avec cache |
*H | avec système de sécurité préventive |
*1 | CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR |
*2 | CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
*3 | CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 |
*4 | ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
*5 | ENSEMBLE DE PLAFONNIER |
*6 | ENSEMBLE D'ECLAIRAGE LOCAL |
*7 | LOGEMENT DE PLAFONNIER |
*8 | LENTILLE DE PLAFONNIER |

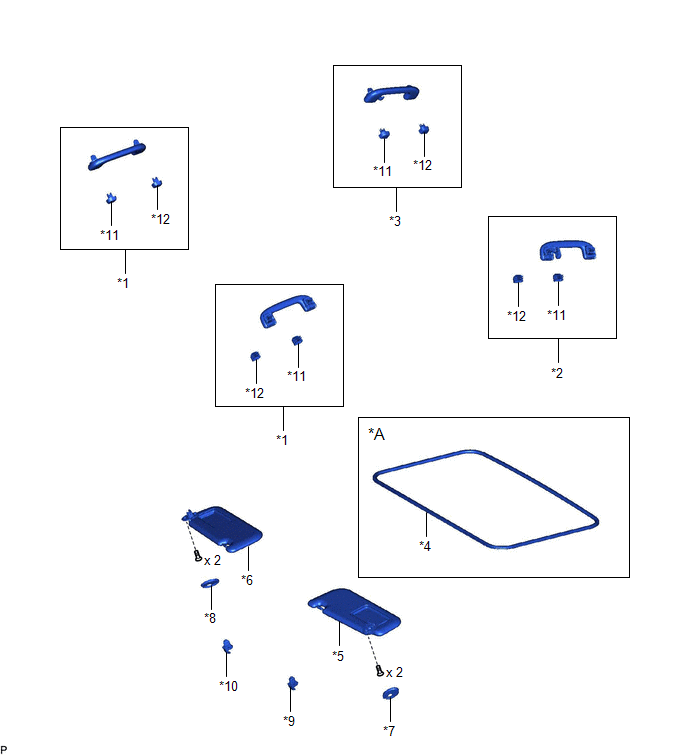

SCHEMA
*A | pour toit ouvrant |
- | - |
*1 | ENSEMBLE DE POIGNEE DE MAINTIEN |
*2 | ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE GAUCHE |
*3 | ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE DROIT |
*4 | MOULURE D'HABILLAGE D'OUVERTURE DE TOIT OUVRANT |
*5 | ENSEMBLE DE PARE-SOLEIL GAUCHE |
*6 | ENSEMBLE DE PARE-SOLEIL DROIT |
*7 | CACHE DE SUPPORT DE PARE-SOLEIL GAUCHE |
*8 | CACHE DE SUPPORT DE PARE-SOLEIL DROIT |
*9 | SUPPORT DE PARE-SOLEIL GAUCHE |
*10 | SUPPORT DE PARE-SOLEIL DROIT |
*11 | CACHE DE POIGNEE DE MAINTIEN GAUCHE |
*12 | CACHE DE POIGNEE DE MAINTIEN DROITE |

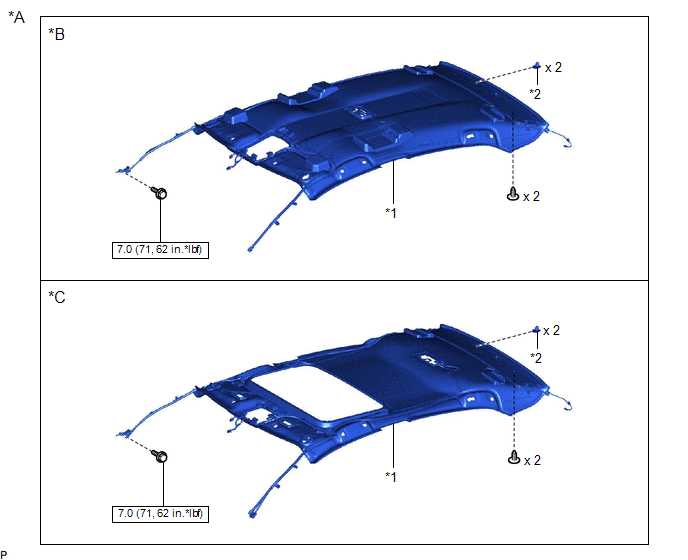

SCHEMA
*A | fabrication TMC |
*B | pour toit normal |
*C | pour toit ouvrant |
- | - |
*1 | ENSEMBLE DE CIEL DE TOIT |
*2 | Agrafe |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

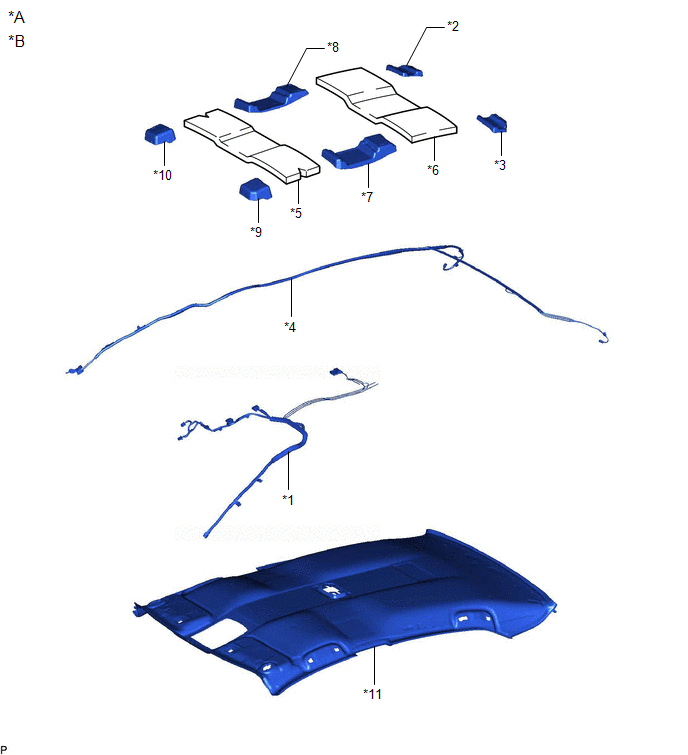

SCHEMA
*A | fabrication TMC |
*B | pour toit normal |
*1 | CABLE DE TOIT N° 1 |
*2 | PLAQUE ISOLANTE DE TOIT N° 12 |
*3 | PLAQUE ISOLANTE DE TOIT N° 13 |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*5 | PLAQUE ISOLANTE DE TOIT N° 2 |
*6 | PLAQUE ISOLANTE DE TOIT N° 4 |
*7 | REMBOURRAGE DE CIEL DE TOIT GAUCHE |
*8 | REMBOURRAGE DE CIEL DE TOIT DROIT |
*9 | PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE |
*10 | PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT |
*11 | CIEL DE TOIT |
- | - |

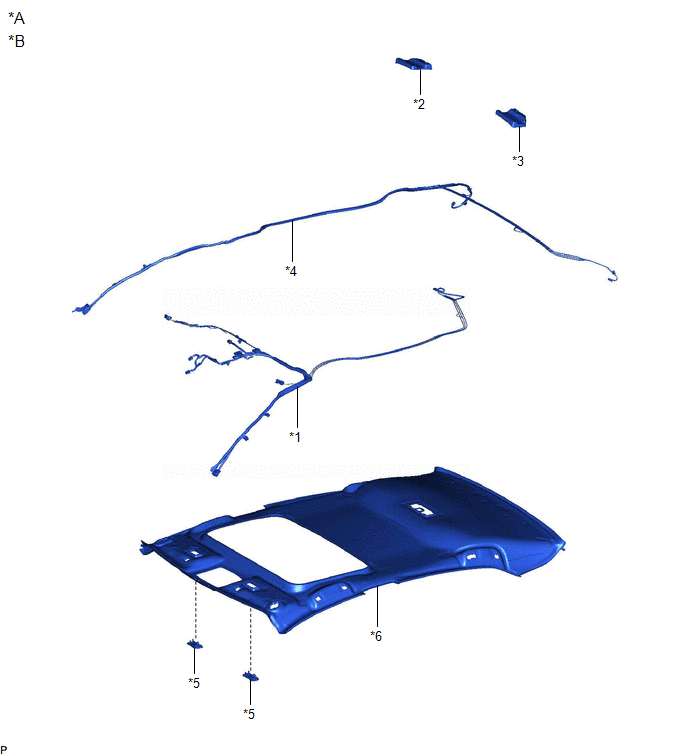

SCHEMA
*A | fabrication TMC |
*B | pour toit ouvrant |
*1 | CABLE DE TOIT N° 1 |
*2 | PLAQUE ISOLANTE DE TOIT N° 12 |
*3 | PLAQUE ISOLANTE DE TOIT N° 13 |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*5 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE |
*6 | CIEL DE TOIT |

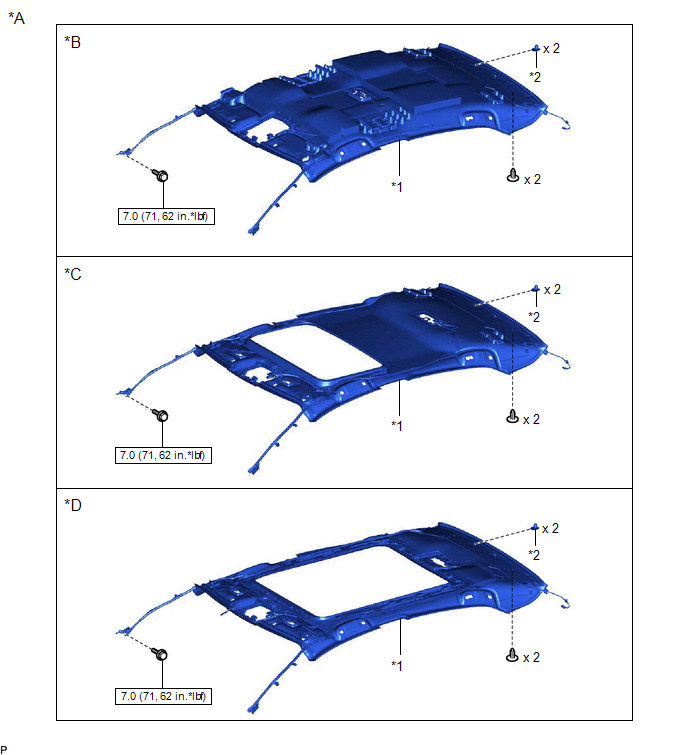

SCHEMA
*A | fabrication TMMK |
*B | pour toit normal |
*C | pour toit ouvrant |
*D | Pour toit ouvrant panoramique |
*1 | ENSEMBLE DE CIEL DE TOIT |
*2 | Agrafe |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

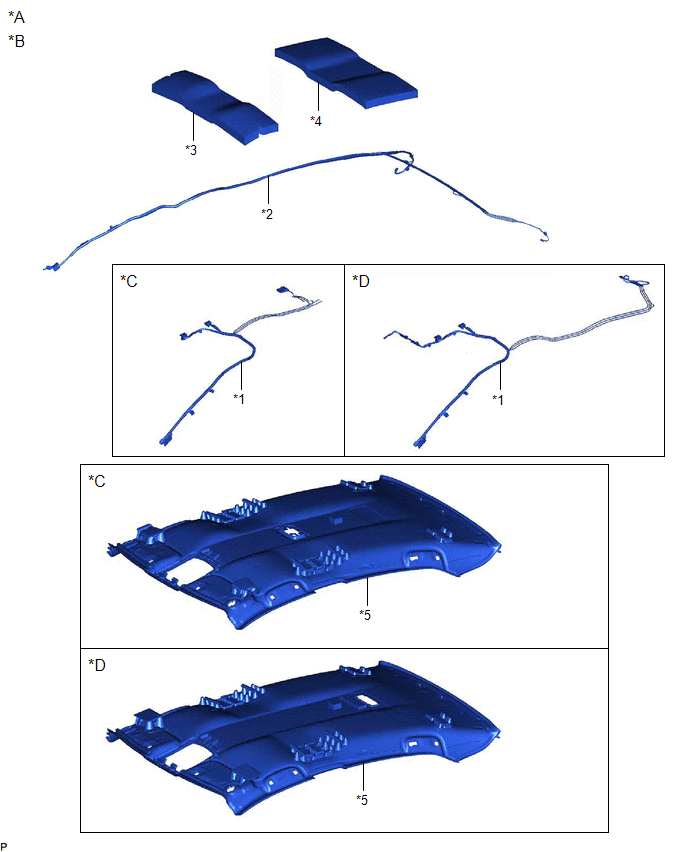

SCHEMA
*A | fabrication TMMK |
*B | pour toit normal |
*C | Avec Ensemble d'éclairage d'habitacle |
*D | Avec Ensemble d'éclairage local |
*1 | CABLE DE TOIT N° 1 |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*3 | PLAQUE ISOLANTE DE TOIT N° 2 |
*4 | PLAQUE ISOLANTE DE TOIT N° 4 |
*5 | CIEL DE TOIT |
- | - |

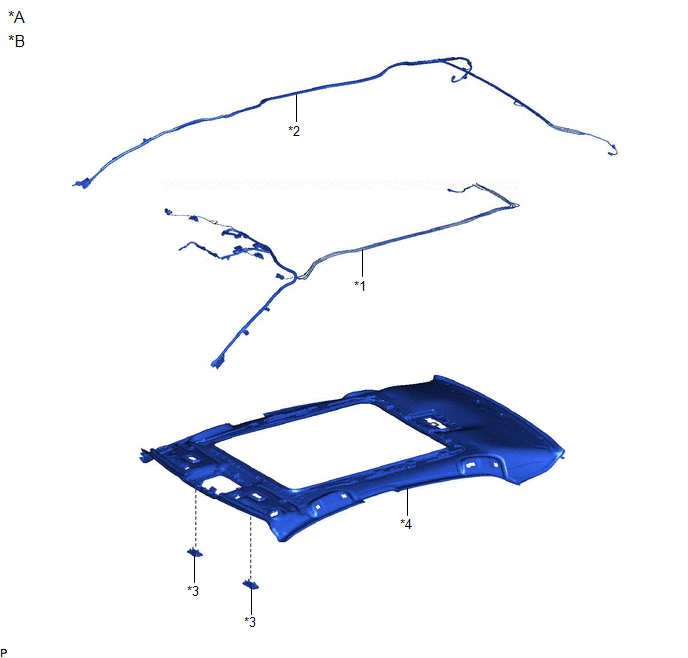

SCHEMA
*A | fabrication TMMK |
*B | pour toit ouvrant |
*1 | CABLE DE TOIT N° 1 |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*3 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE |
*4 | CIEL DE TOIT |

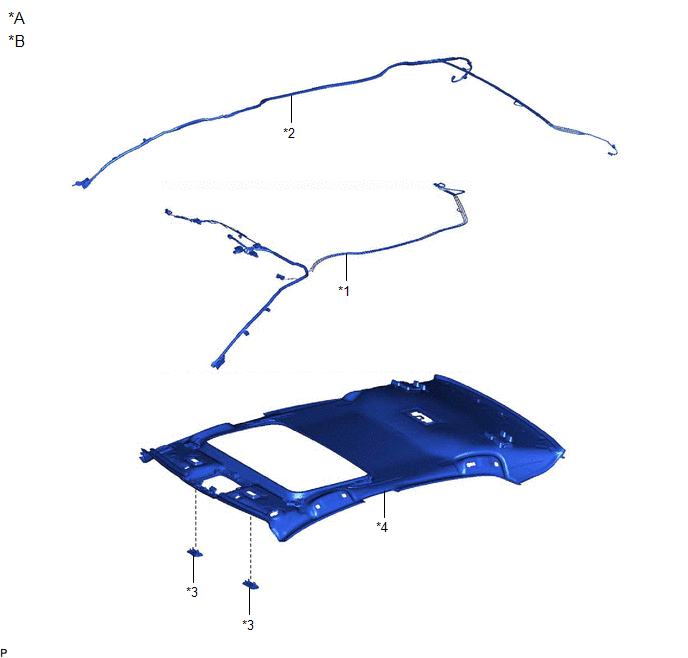

SCHEMA
*A | fabrication TMMK |
*B | Pour toit ouvrant panoramique |
*1 | CABLE DE TOIT N° 1 |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*3 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE |
*4 | CIEL DE TOIT |
