Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du ciel de toit sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
Débrancher le câble de la borne négative de la batterie.	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
		Système de sonar de détection de distance intelligent*
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement
		Système de moniteur de rétroviseur panoramique

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMC)

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMC)

Cliquer ici

3. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMMK)

pour sièges à réglage manuel:

Cliquer ici

pour sièges à réglage électrique:

Cliquer ici

4. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMMK)

pour sièges à réglage manuel:

Cliquer ici

pour sièges à réglage électrique:

Cliquer ici

5. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

6. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type rabattable)

Cliquer ici

7. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

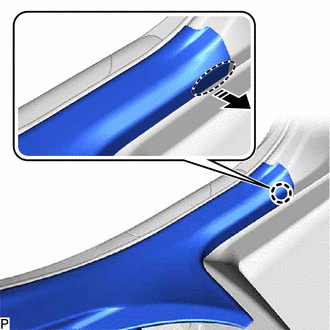

(a) Libérer la griffe comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour l'avant et l'arrière.

(b) Libérer les 8 griffes et le guide pour déposer la plaque de seuil de porte avant gauche comme indiqué sur le schéma.

Déposer dans ce sens

8. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

(a) Déposer l'agrafe.

Déposer dans ce sens

(b) Libérer la griffe et l'agrafe pour déposer le sous-ensemble d'habillage latéral gauche d'auvent comme indiqué sur le schéma.

9. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

10. DEPOSER LE GARNISSAGE DE MONTANT AVANT GAUCHE

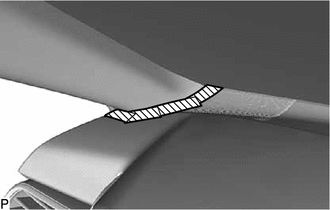

(a) Appliquer du ruban adhésif de protection autour du garnissage de montant avant gauche comme indiqué sur le schéma.

Ruban adhésif de protection

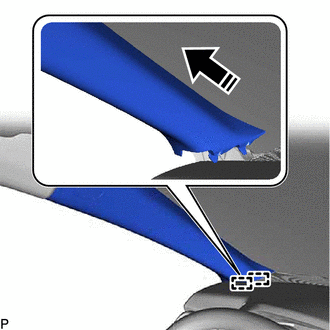

(b) Tirer la partie supérieure du garnissage de montant avant gauche vers l'intérieur de l'habitacle pour libérer l'agrafe et le garnissage de montant avant gauche de la base de l'agrafe de garnissage de montant avant.

CONSEIL:

Laisser le garnissage de montant avant gauche pendre de l'agrafe de garnissage de montant avant.

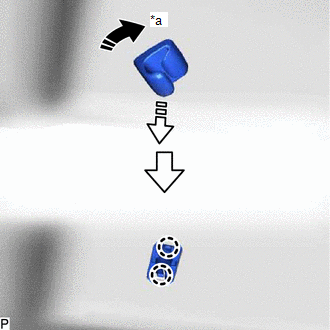

*1	Agrafe de garnissage de montant avant
	Placer les mains à cet endroit
	Déposer dans ce sens

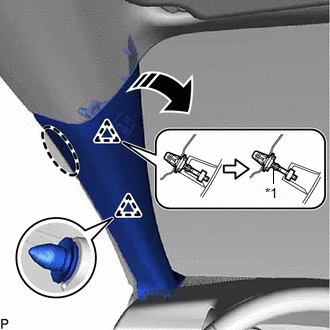

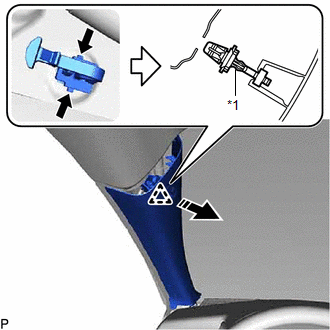

(c) Tout en poussant les languettes de l'agrafe de garnissage de montant avant comme indiqué sur le schéma, le libérer.

*1	Agrafe de garnissage de montant avant
	Déposer dans ce sens

REMARQUE:

• L'agrafe de garnissage de montant avant est réutilisable si elle n'est pas endommagée.
• Si l'agrafe de garnissage de montant avant est endommagée, la remplacer par un élément neuf.

CONSEIL:

Lorsque l'agrafe de garnissage de montant avant ne se libère pas facilement:

1. Tout en poussant la languette de l'agrafe de garnissage de montant avant indiquée sur le schéma avec le doigt, déplacer l'agrafe de garnissage de montant avant dans le sens indiqué sur le schéma.

   Déplacer dans ce sens

2. Tout en tirant sur l'agrafe de garnissage de montant avant comme indiqué sur le schéma, pousser la languette de l'agrafe de garnissage de montant avant indiquée sur le schéma à l'aide d'un tournevis et libérer l'agrafe de garnissage de montant avant.

   Tirer dans ce sens

(d) sans haut-parleur avant n° 3:

Déposer dans ce sens

(1) Libérer les 2 guides pour déposer le garnissage de montant avant gauche, comme indiqué sur le schéma.

(e) avec haut-parleur avant n° 3:

(1) Libérer les 2 guides comme indiqué sur le schéma.

(2) Débrancher le connecteur pour déposer le garnissage de montant avant gauche.

(f) Déposer l'agrafe du garnissage de montant avant gauche.

(g) Protéger l'ensemble d'airbag rideau gauche. (1) Couvrir l'ensemble d'airbag rideau gauche avec un morceau de tissu ou de nylon et fixer les extrémités du cache avec du ruban adhésif, comme indiqué sur le schéma. REMARQUE: Couvrir l'ensemble d'airbag rideau avec une housse de protection dès que le garnissage du montant avant gauche est déposé.

*1 Ensemble d'airbag rideau gauche *a Housse de protection *b Ruban adhésif

11. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

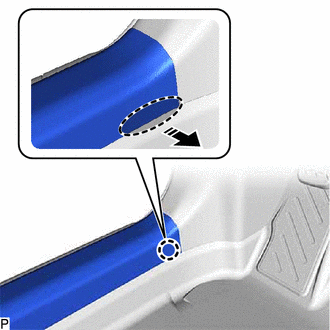

(a) Libérer la griffe comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(b) Libérer les 5 griffes et le guide pour déposer la plaque de seuil de porte arrière gauche comme indiqué sur le schéma.

Déposer dans ce sens

12. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

13. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE (pour côté gauche)

Cliquer ici

14. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

Cliquer ici

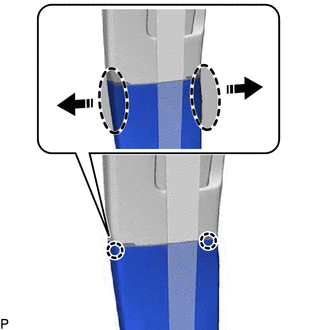

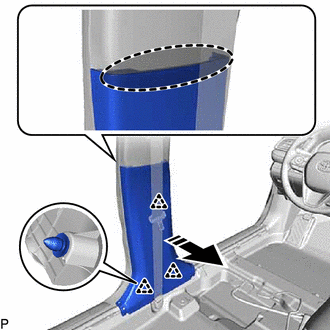

15. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

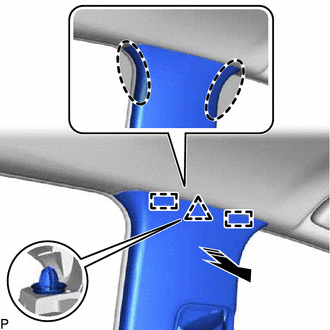

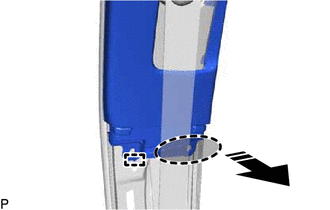

(a) Libérer les 2 griffes comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(b) Libérer les 3 agrafes pour déposer le garnissage de montant central inférieur gauche comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

16. DEPOSER LE GARNISSAGE SUPERIEUR GAUCHE DE MONTANT CENTRAL

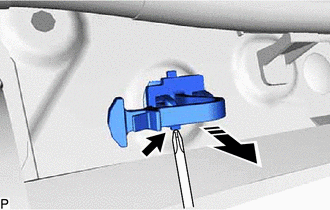

(a) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

(b) Libérer le guide comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(c) Libérer l'agrafe et les 2 guides pour déposer le garnissage supérieur de montant central gauche comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(d) Déposer l'agrafe du garnissage supérieur gauche de montant central.

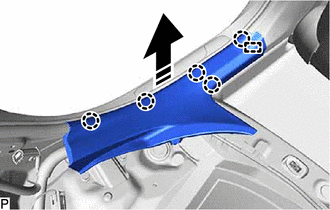

17. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE

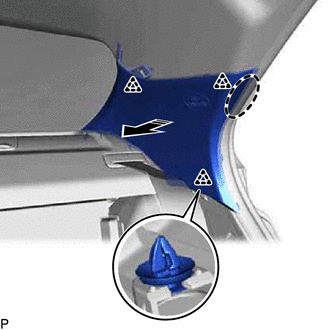

(a) Libérer les 3 agrafes comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(b) Libérer les 2 guides pour déposer le garnissage latéral intérieur de toit gauche, comme indiqué sur le schéma.

Déposer dans ce sens

(c) Déposer les 3 agrafes de l'ensemble de garnissage intérieur latéral de toit gauche.

18. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

19. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

20. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

21. DEPOSER LE GARNISSAGE DE MONTANT AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

22. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

23. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

24. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

25. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

26. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

27. DEPOSER LE GARNISSAGE SUPERIEUR DE MONTANT CENTRAL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

28. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

29. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

Cliquer ici

30. DEPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER

pour UA80E:

Cliquer ici

pour UB80E:

Cliquer ici

31. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

Cliquer ici

32. DEPOSER L'ENSEMBLE DE PLAFONNIER (type à ampoule)

Cliquer ici

33. DEPOSER L'ENSEMBLE D'ECLAIRAGE LOCAL (pour type LED)

Cliquer ici

34. DEPOSER LE CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR (avec cache)

Cliquer ici

35. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)

Cliquer ici

36. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)

Cliquer ici

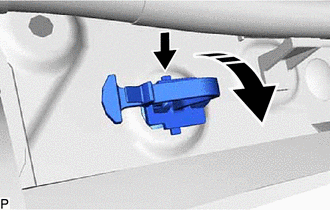

37. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN

CONSEIL:

Procéder de la même façon pour tous les ensembles de poignée de maintien.

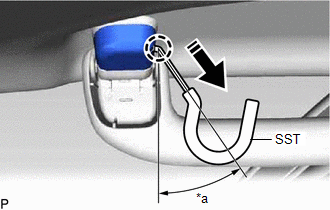

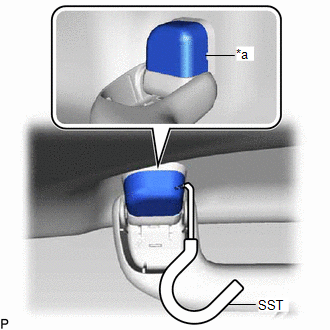

(a) Introduire le SST dans la découpe du cache de poignée de maintien gauche comme indiqué sur le schéma. SST: 09813-00010 REMARQUE: Afin d'éviter d'endommager l'ensemble de poignée de maintien, veiller à introduire le SST droit dans la découpe.

*a Découpe

(b) Tirer le SST comme indiqué sur le schéma pour libérer la griffe.

REMARQUE:

Afin d'éviter d'endommager l'ensemble de poignée de maintien, veiller à ne tirer que sur le SST comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour la griffe de l'autre côté du cache de poignée de maintien gauche.

*a	30 à 45°
	Déposer dans ce sens

(c) Déposer le cache de poignée de maintien gauche.

CONSEIL:

Utiliser la même procédure pour le côté gauche et pour le côté droit.

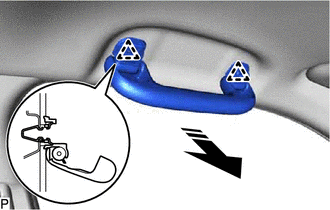

(d) Libérer les 2 agrafes comme indiqué sur le schéma pour déposer l'ensemble de poignée de maintien.

Déposer dans ce sens

(e) Déposer les 2 agrafes de la carrosserie du véhicule.

38. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE GAUCHE

CONSEIL:

Procéder de la même manière que pour l'ensemble de poignée de maintien.

39. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour l'ensemble de poignée de maintien.

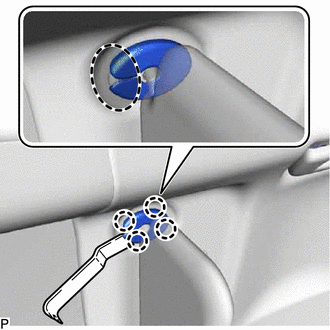

40. DEPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL GAUCHE

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes comme indiqué sur le schéma et déposer le cache de support de pare-soleil gauche.

Introduire l'extracteur de moulure à cet endroit

41. DEPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE

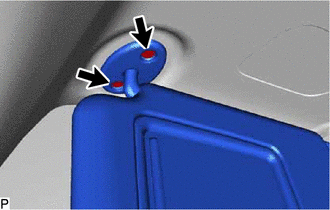

(a) pour vis "TORX":

(1) A l'aide d'une clé à douille "TORX" T25, déposer les 2 vis.

(b) à l'exception des vis "TORX":

(1) Déposer les 2 vis.

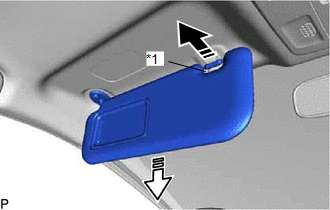

(c) Tirer l'ensemble de pare-soleil gauche dans le sens indiqué par la flèche (1) indiquée sur le schéma pour le débrancher du support de pare-soleil gauche.

*1	Support de pare-soleil gauche
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

(d) Tirer l'ensemble de pare-soleil gauche dans le sens indiqué par la flèche (2) indiquée sur le schéma pour le déposer.

42. DEPOSER LE SUPPORT DE PARE-SOLEIL GAUCHE

(a) Faire pivoter le support de pare-soleil gauche d'environ 45° et le tirer comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.

*a	45°
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

(b) Libérer les 2 griffes pour déposer le support de pare-soleil gauche.

43. DEPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

44. DEPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

45. DEPOSER LE SUPPORT DE PARE-SOLEIL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

46. DEPOSER LA MOULURE D'HABILLAGE D'OUVERTURE DE TOIT OUVRANT (pour toit ouvrant)

(a) Déposer la moulure d'habillage d'ouverture de toit ouvrant.

47. DEPOSER L'ENSEMBLE DE CIEL DE TOIT (fabrication TMC)

(a) pour le côté de la vitre de pare-brise:

(1) sans système de sécurité préventive avec rétroviseur EC

1. Débrancher le connecteur.

(2) avec système de sécurité préventive:

1. Débrancher chaque connecteur.

(b) pour le montant avant côté gauche:

(1) Déposer le cache de protection.

*A Avec système de sécurité préventive ou le contacteur manuel (SOS)

(2) Débrancher chaque connecteur.

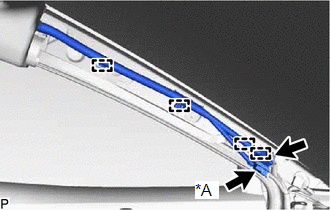

(3) A l'aide d'un extracteur d'agrafes, libérer les 4 attaches.

(4) Reposer le cache de protection.

(c) pour côté du montant avant droit:

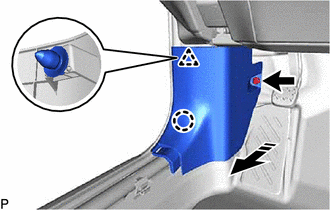

(1) Déposer le cache de protection.

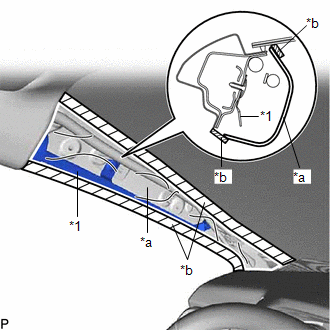

*a Guide *b Attache

(2) Déposer le boulon.

(3) Libérer le guide pour débrancher le support de connecteur.

(4) A l'aide d'un extracteur d'agrafes, libérer les 2 attaches.

(5) Reposer le cache de protection.

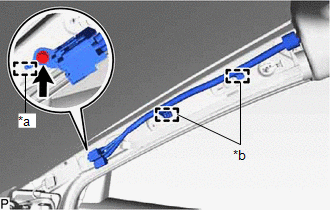

(d) pour côté du montant arrière gauche:

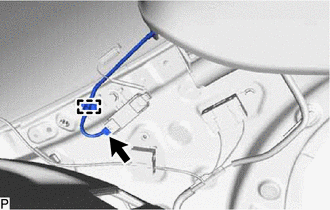

(1) Débrancher le connecteur.

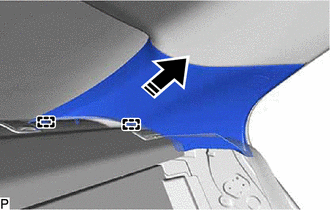

(2) A l'aide d'un extracteur d'agrafes, libérer l'attache.

(e) pour côté du montant arrière droit:

(1) Débrancher chaque connecteur.

*A avec contacteur (SOS) manuel

(2) A l'aide d'un extracteur d'agrafes, libérer chaque attache.

(f) pour côté toit (pour toit normal):

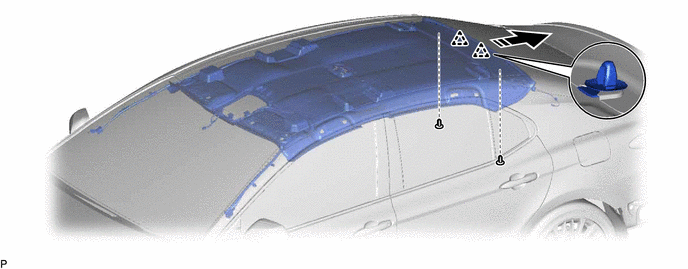

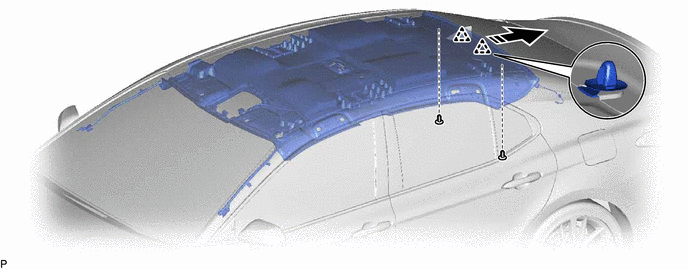

(1) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

Déposer dans ce sens

-

-

(2) Faire glisser l'ensemble de ciel de toit pour libérer les 2 agrafes, comme indiqué sur le schéma.

CONSEIL:

Laisser reposées les 2 agrafes de la carrosserie du véhicule.

(g) pour côté toit (pour toit ouvrant panoramique):

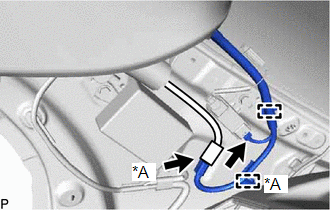

(1) Débrancher le connecteur.

Déposer dans ce sens

-

-

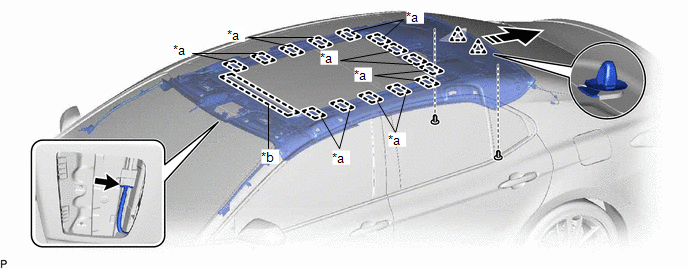

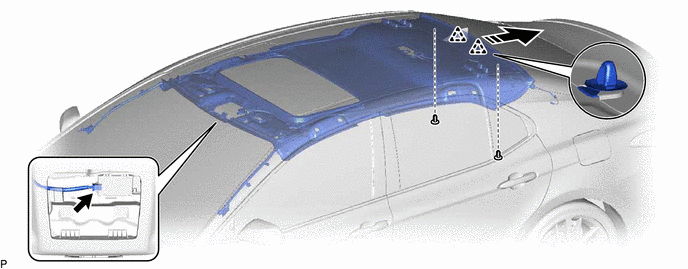

(2) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

(3) Faire glisser l'ensemble de ciel de toit pour libérer les 2 agrafes, comme indiqué sur le schéma.

CONSEIL:

Laisser reposées les 2 agrafes de la carrosserie du véhicule.

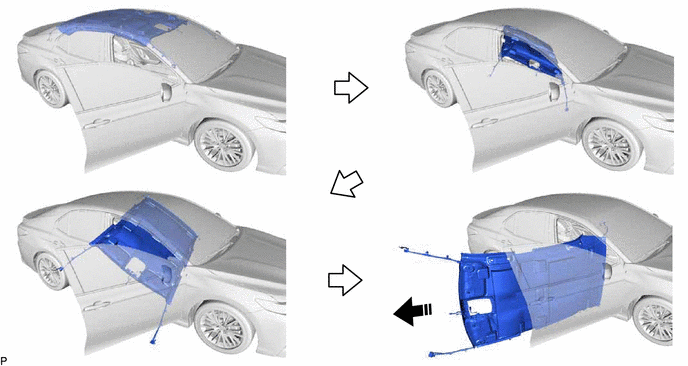

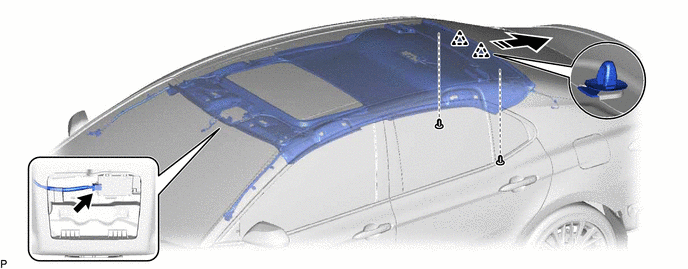

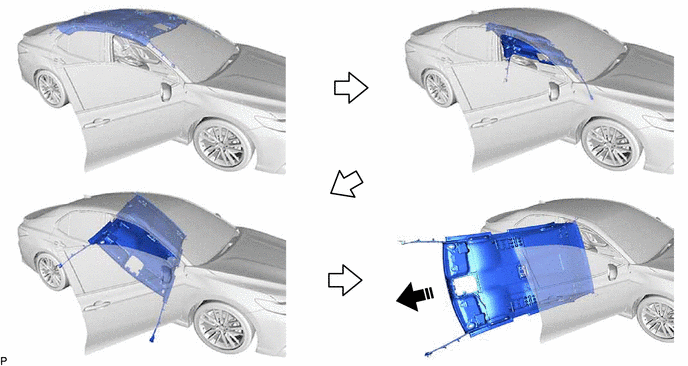

(h) Déposer l'ensemble de ciel de toit du véhicule en passant par la porte avant droit, comme indiqué sur le schéma.

Déposer dans ce sens

-

-

REMARQUE:

Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.

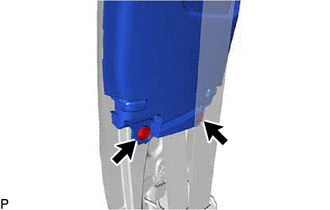

(i) Déposer les 2 agrafes de la carrosserie du véhicule, comme indiqué sur le schéma.

Déposer dans ce sens

48. DEPOSER L'ENSEMBLE DE CIEL DE TOIT (fabrication TMMK)

(a) pour le côté de la vitre de pare-brise:

(1) sans système de sécurité préventive avec rétroviseur EC

1. Débrancher le connecteur.

(2) avec système de sécurité préventive:

1. Débrancher chaque connecteur.

(b) pour le montant avant côté gauche:

(1) Déposer le cache de protection.

*A Avec système de sécurité préventive ou le contacteur manuel (SOS)

(2) Débrancher chaque connecteur.

(3) A l'aide d'un extracteur d'agrafes, libérer les 4 attaches.

(4) Reposer le cache de protection.

(c) pour côté du montant avant droit:

(1) Déposer le cache de protection.

*a Guide *b Attache

(2) Déposer le boulon.

(3) Libérer le guide pour débrancher le support de connecteur.

(4) A l'aide d'un extracteur d'agrafes, libérer les 2 attaches.

(5) Reposer le cache de protection.

(d) pour côté du montant arrière gauche:

(1) Débrancher le connecteur.

(2) A l'aide d'un extracteur d'agrafes, libérer l'attache.

(e) pour côté du montant arrière droit:

(1) Débrancher chaque connecteur.

*A avec contacteur (SOS) manuel

(2) A l'aide d'un extracteur d'agrafes, libérer chaque attache.

(f) pour côté toit (pour toit normal):

(1) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

Déposer dans ce sens

-

-

(2) Faire glisser l'ensemble de ciel de toit pour libérer les 2 agrafes, comme indiqué sur le schéma.

CONSEIL:

Laisser reposées les 2 agrafes de la carrosserie du véhicule.

(g) pour côté toit (pour toit ouvrant panoramique):

(1) Débrancher le connecteur.

Déposer dans ce sens

-

-

(2) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

(3) Faire glisser l'ensemble de ciel de toit pour libérer les 2 agrafes, comme indiqué sur le schéma.

CONSEIL:

Laisser reposées les 2 agrafes de la carrosserie du véhicule.

(h) pour côté toit (pour toit ouvrant panoramique):

(1) Débrancher le connecteur.

*a	Dispositif de fixation	*b	Guide
	Déposer dans ce sens	-	-

(2) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

(3) Libérer les 14 dispositifs de fixation et le guide.

(4) Faire glisser l'ensemble de ciel de toit pour libérer les 2 agrafes, comme indiqué sur le schéma.

CONSEIL:

Laisser reposées les 2 agrafes de la carrosserie du véhicule.

(i) Déposer l'ensemble de ciel de toit du véhicule en passant par la porte avant droit, comme indiqué sur le schéma.

Déposer dans ce sens

-

-

REMARQUE:

Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.

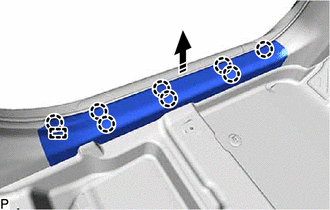

(j) Déposer les 2 agrafes de la carrosserie du véhicule, comme indiqué sur le schéma.

Déposer dans ce sens
