PIECES CONSTITUTIVES

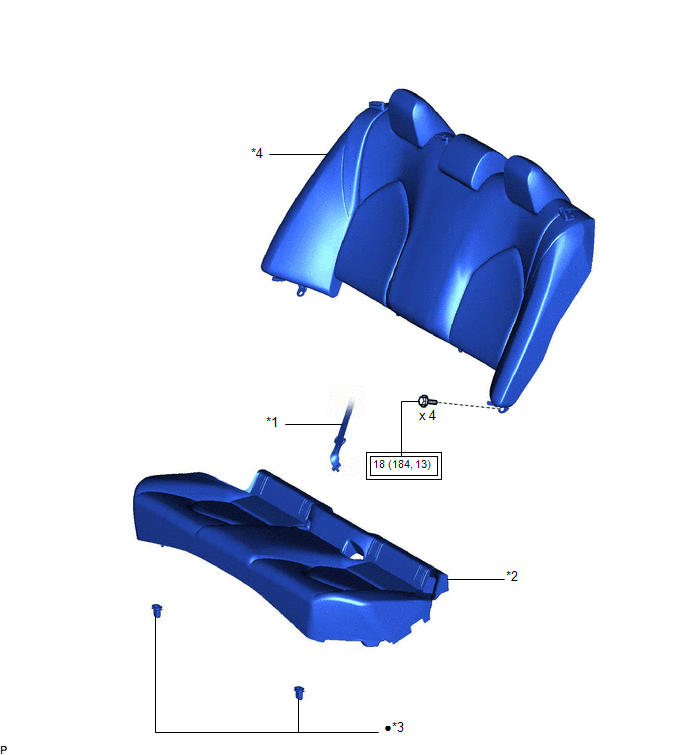

SCHEMA
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

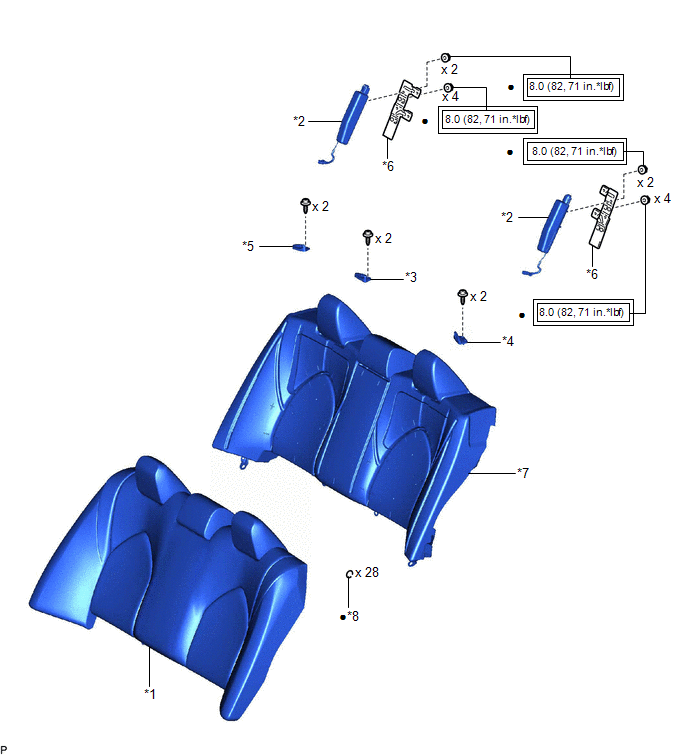

SCHEMA
*1 | HOUSSE DE DOSSIER DE SIEGES ARRIERE DE TYPE BANQUETTE |
*2 | ENSEMBLE D'AIRBAG DE SIEGE ARRIERE |
*3 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE |
*4 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*5 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
*6 | ENSEMBLE DE SUPPORT D'AIRBAG LATERAL ARRIERE |
*7 | REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE BANQUETTE |
*8 | ANNEAU DEMI-ROND |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

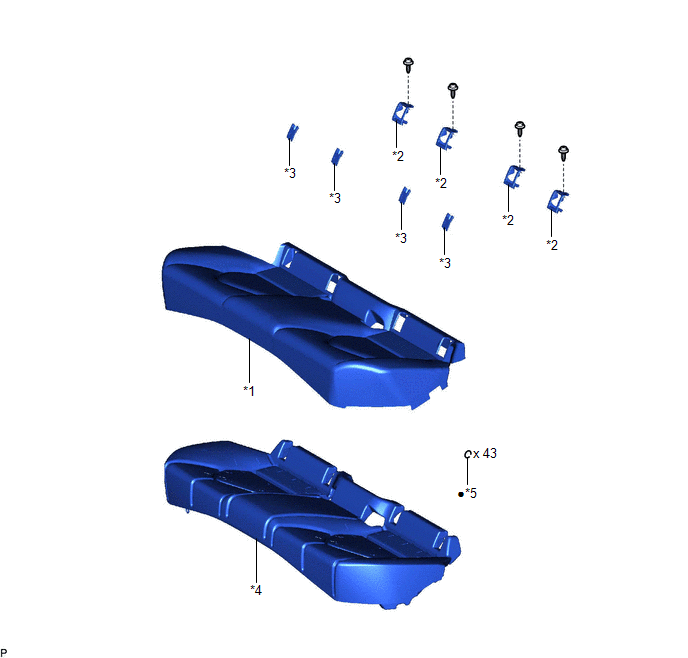

SCHEMA
*1 | HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE |
*2 | CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT |
*3 | CACHE DE SIEGE DE SECURITE ENFANT |
*4 | REMBOURRAGE SECONDAIRE D'ASSISE DE SIEGE ARRIERE-ENSEMBLE |
*5 | ANNEAU DEMI-ROND |
- | - |
● | Pièce non réutilisable |
- | - |
Verification
VERIFICATION PROCEDURE 1. VERIFIER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester
Condition Condition spécifiée ...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Appliquer la procédure suivante pour effectuer la recherche de pannes du système de classification d'occupant.
*: Utiliser le Techstream.
PROCEDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Suivre la procédure suivante pour effectuer la recherche de pannes du système de caméra de reconnaissance de zone avant.
*: Utiliser le Techstream.
PROCEDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT ...
