PIECES CONSTITUTIVES

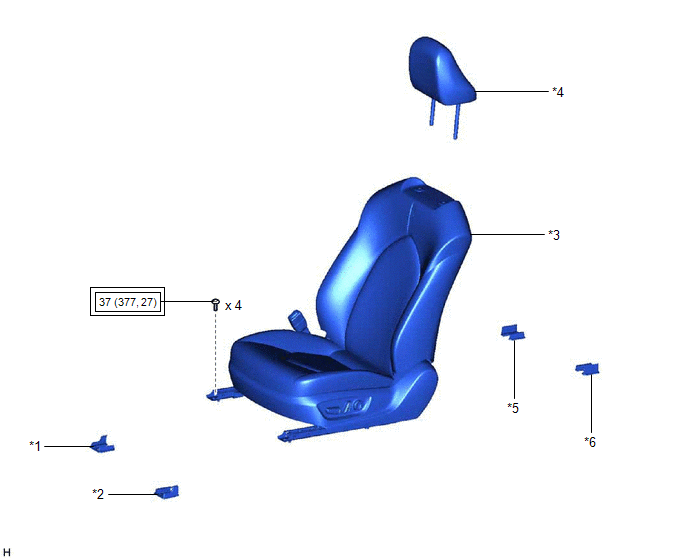

SCHEMA
*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT |
*3 | ENSEMBLE DE SIEGE AVANT |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
*5 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE |
*6 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
SCHEMA
*A | pour côté conducteur |
- | - |

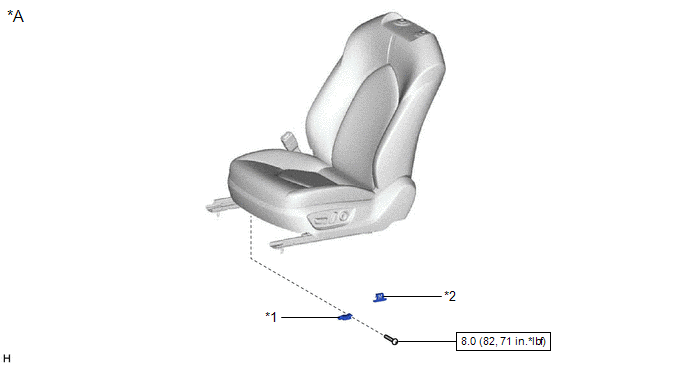

*1 | CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE |
*2 | PROTECTION DU CAPTEUR DE POSITION DE COULISSEMENT DE SIEGE |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

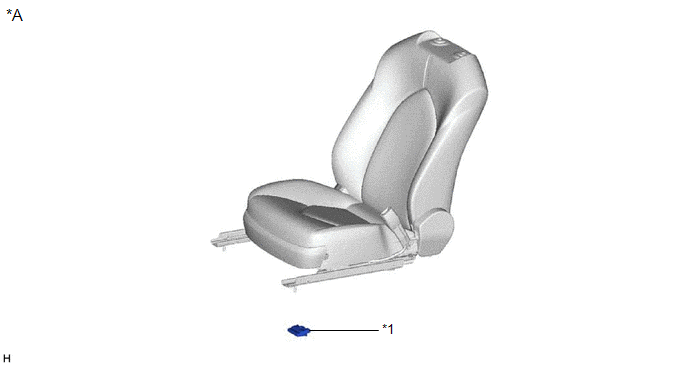

SCHEMA
*A | pour côté passager avant |
- | - |
*1 | ECU DE DETECTION D'OCCUPANT |
- | - |

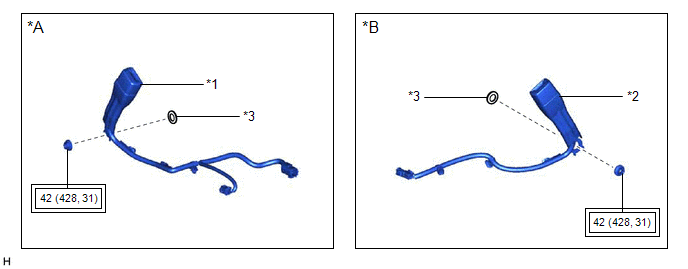

SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |
*1 | ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE |
*2 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
*3 | PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE DE SIEGE AVANT |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
SCHEMA
*1 | PROTECTION D'ASSISE DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
*4 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT |

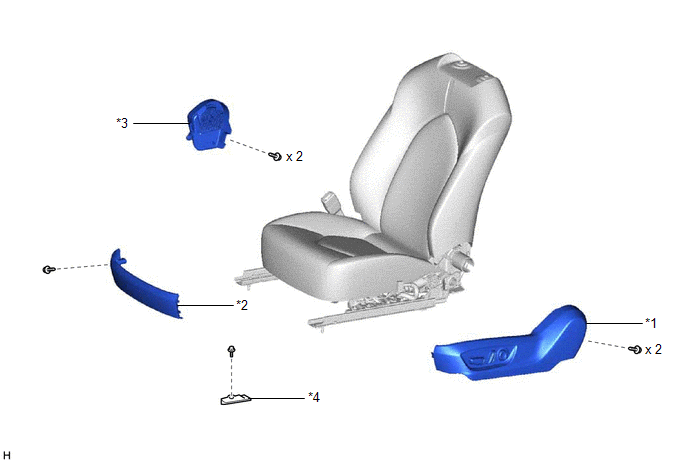

SCHEMA

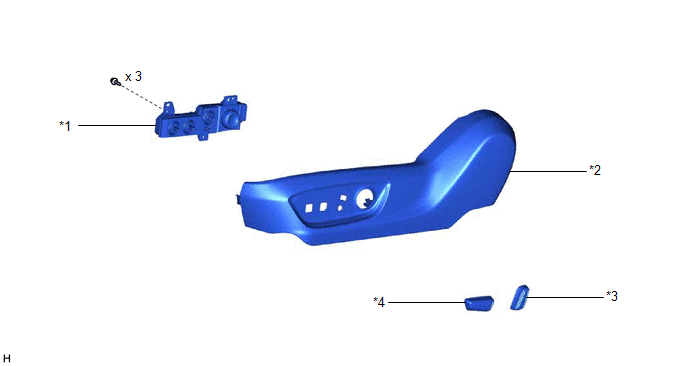

*1 | CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
*3 | BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE |
*4 | BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE |
SCHEMA

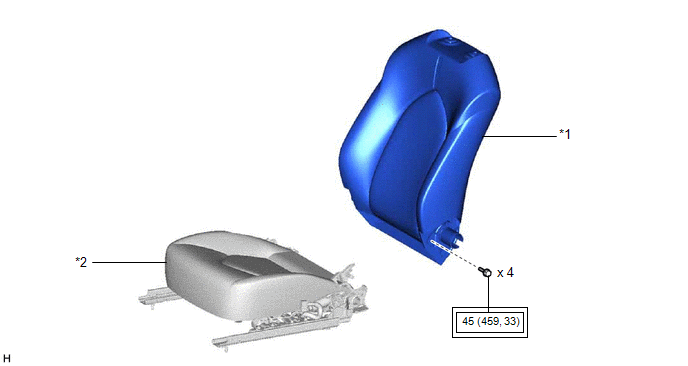

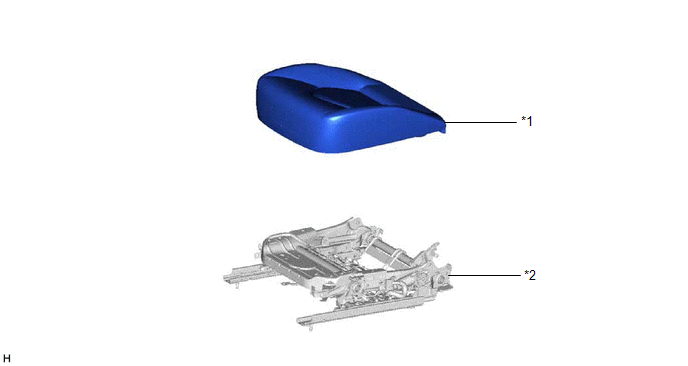

*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
SCHEMA

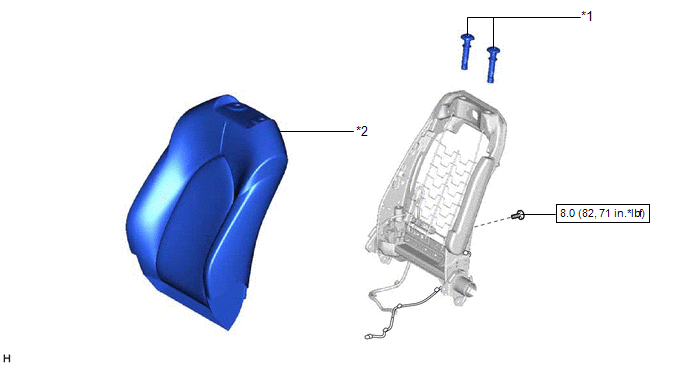

*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA

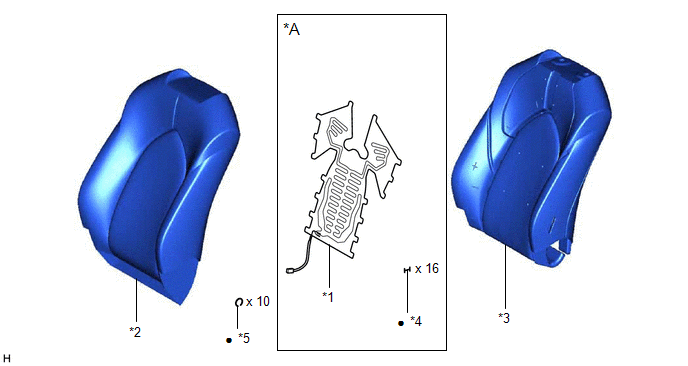

*A | avec système de chauffage de siège |
- | - |
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
*5 | ANNEAU DEMI-ROND |
- | - |
● | Pièce non réutilisable |
- | - |
SCHEMA

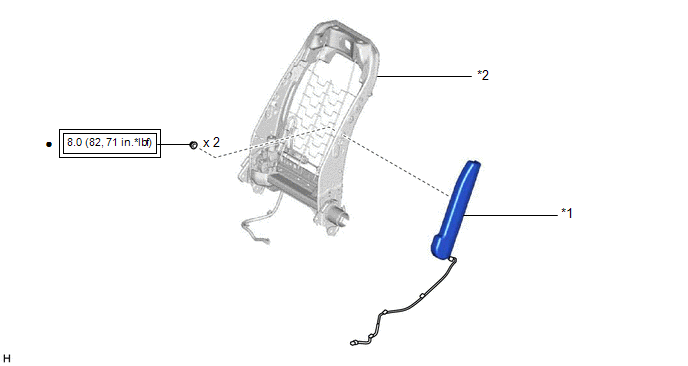

*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |

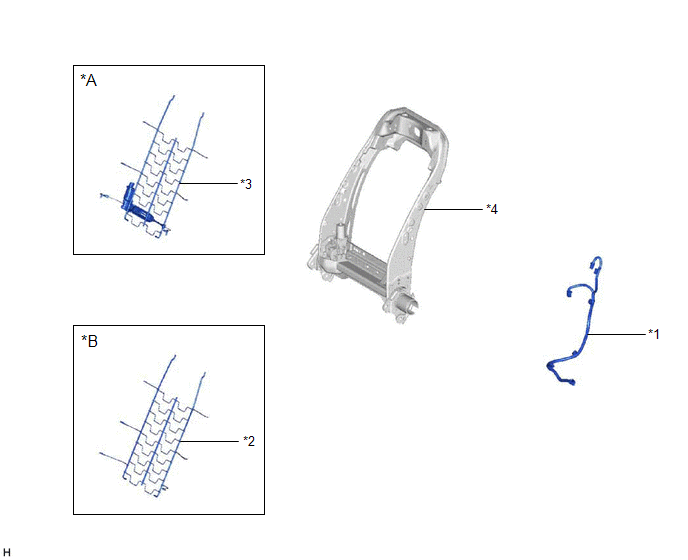

SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |
*1 | CABLE DE SIEGE AVANT N° 2 |
*2 | SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DROIT |
*3 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE |
*4 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
SCHEMA
*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*2 | ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
SCHEMA

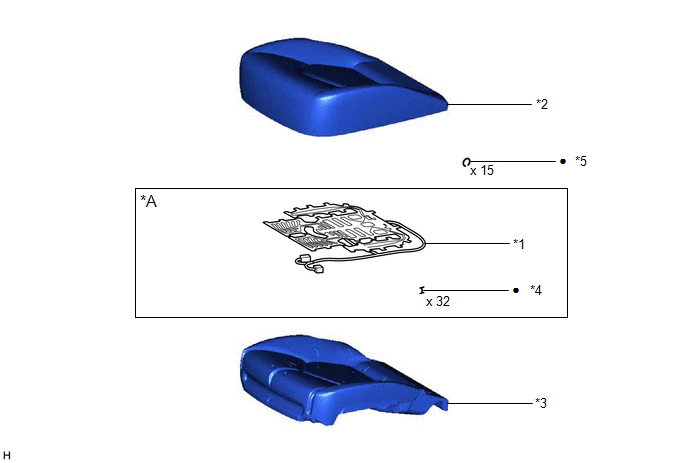

*A | avec système de chauffage de siège |
- | - |
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
*5 | ANNEAU DEMI-ROND |
- | - |
● | Pièce non réutilisable |
- | - |
SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |

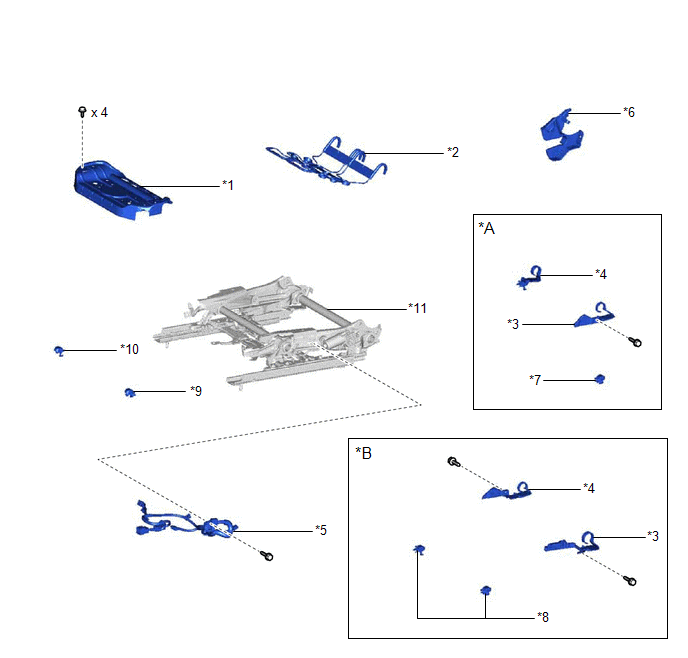

*1 | SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT |
*2 | SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT |
*3 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*4 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
*5 | CABLE DE SIEGE AVANT |
*6 | CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE |
*7 | CACHE DE GLISSIERE SUPERIEURE DE RAIL DE SIEGE GAUCHE |
*8 | CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT |
*9 | CACHE DE GLISSIERE SUPERIEURE DE RAIL DE SIEGE GAUCHE |
*10 | CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT |
*11 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT |
- | - |
