DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège avant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces *: Lors de l'apprentissage à l'aide du Techstream.
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
| Calibrage du point zéro (système de classification d'occupant) |
|
|
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
REMARQUE:
Si l'ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Déposer l'ensemble d'appuie-tête de siège avant de l'ensemble de siège avant.
3. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT
(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.

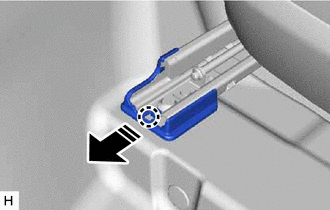

(b) Libérer la griffe pour déposer le cache de support de glissière extérieure de siège avant.
Déposer dans ce sens |
4. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

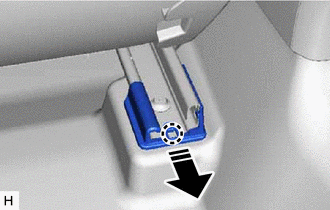

(a) Libérer la griffe pour déposer le cache de support de glissière intérieure de siège avant.
Déposer dans ce sens |
5. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE
(a) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position avant maximale.

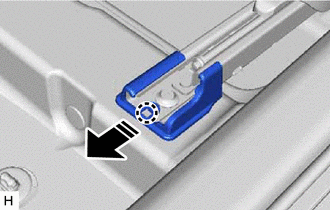

(b) Libérer la griffe pour déposer le cache de support de glissière extérieure de siège arrière.
Déposer dans ce sens |
6. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

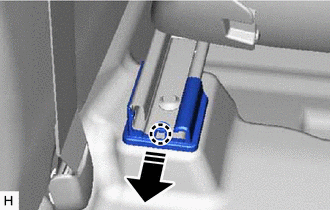

(a) Libérer la griffe pour déposer le cache de support de glissière intérieure de siège arrière.
Déposer dans ce sens |
7. DEPOSER L'ENSEMBLE DE SIEGE AVANT

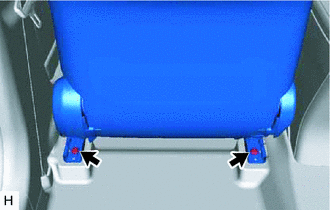

(a) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant. |
|
(b) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.

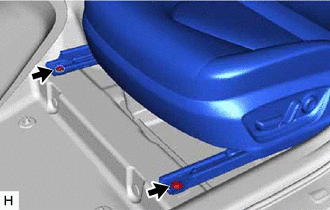

(c) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie avant de l'ensemble de siège avant. |
|
(d) Actionner le bouton de contacteur de coulissement du siège inclinable et déplacer l'arrière du siège à la position verticale.
(e) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position centrale
(f) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position la plus haute.
(g) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
(h) Débrancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

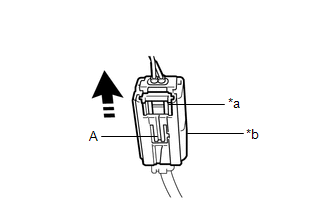

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)
*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
Faire coulisser |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.
(i) Débrancher chaque connecteur et libérer chaque attache sous l'ensemble de siège avant.

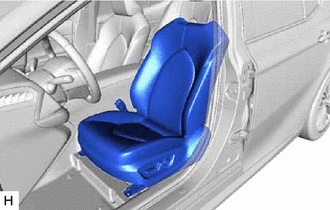

(j) Déposer l'ensemble de siège avant. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
