Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

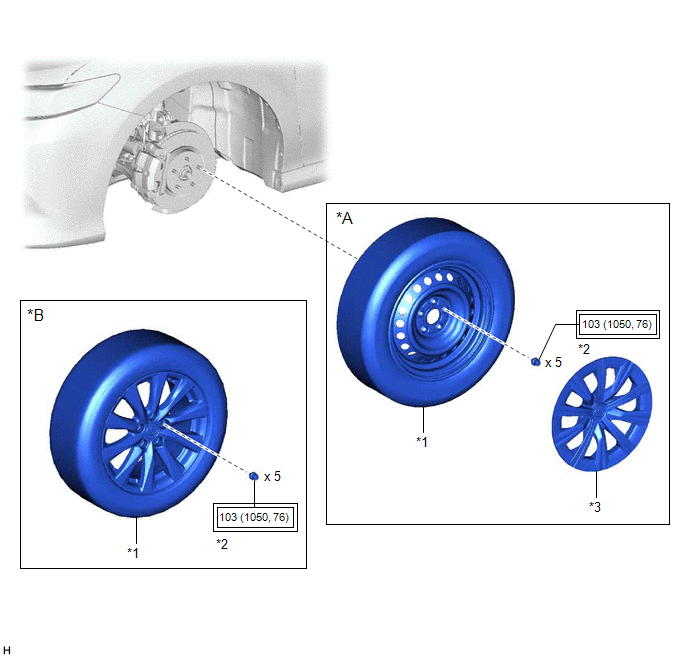

SCHEMA
*A | pour jantes en acier |
*B | sauf jantes en acier |
*1 | ENSEMBLE DE ROUE |
*2 | ECROU DE MOYEU D'ESSIEU |
*3 | CHAPEAU DE ROUE |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |

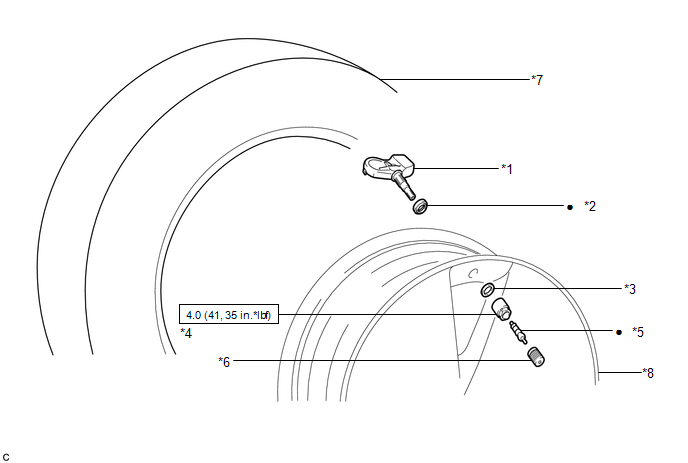

SCHEMA
*1 | VALVE DE PRESSION DES PNEUS ET EMETTEUR |
*2 | OEILLET |
*3 | RONDELLE |
*4 | ECROU |
*5 | OBUS DE VALVE |
*6 | CAPUCHON DE VALVE DE PNEU |
*7 | PNEU |
*8 | JANTE |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
