PIECES CONSTITUTIVES

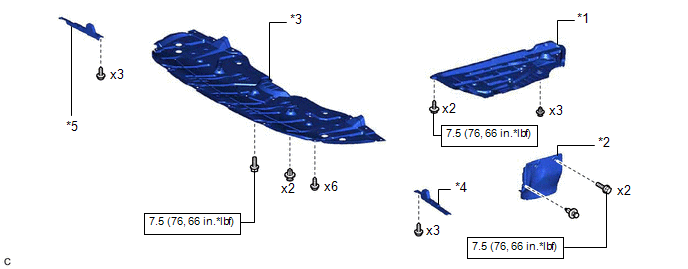

SCHEMA
|
*1 | SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
*2 | JOINT DE JOUE D'AILE AVANT GAUCHE |
|
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

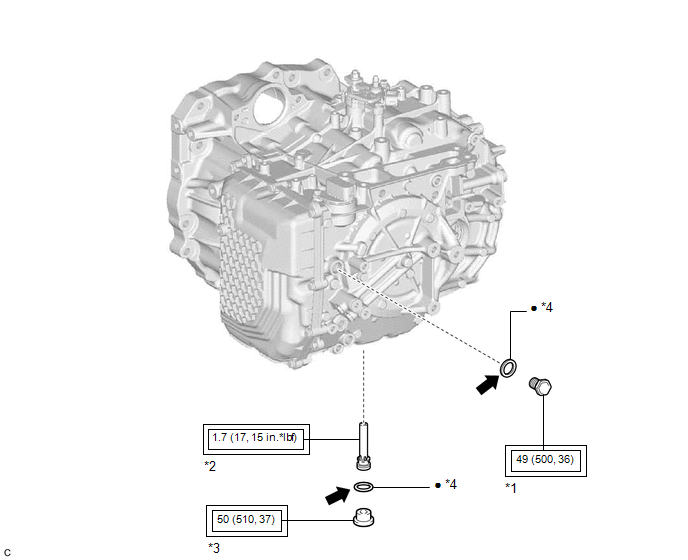

SCHEMA
|
*1 | BOUCHON DE REMPLISSAGE |
*2 | TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1 |
|
*3 | BOUCHON DE TROP-PLEIN |
*4 | JOINT D'ETANCHEITE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
.png) |
ATF WS d'origine Toyota |
- | - |

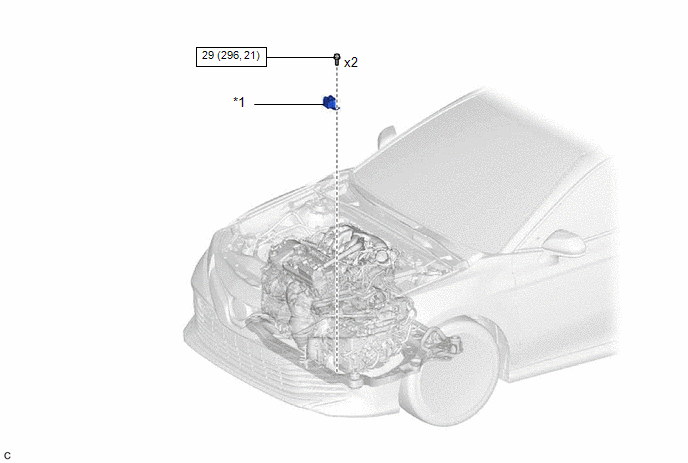

SCHEMA
|
*1 | AMORTISSEUR DYNAMIQUE DE TRAVERSE DE SUSPENSION AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

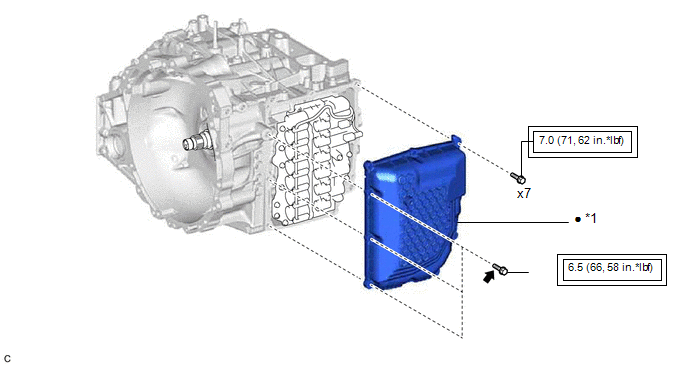

SCHEMA
|
*1 | CACHE LATERAL DE CARTER DE BOITE DE VITESSES |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
|
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
★ | Pièce préenduite |

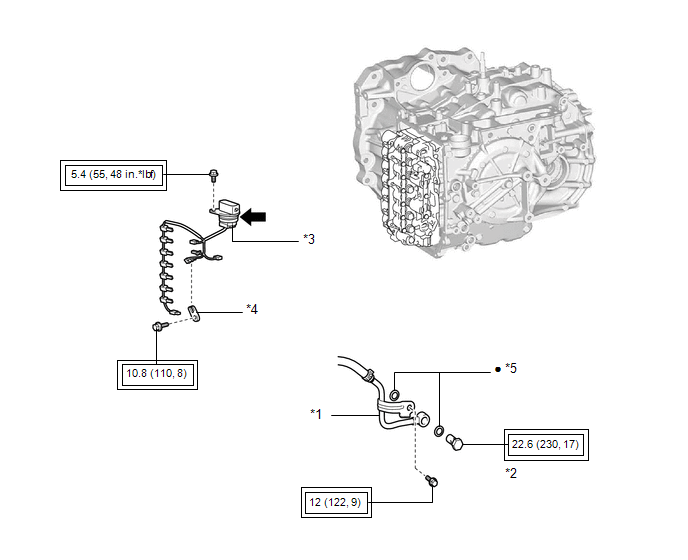

SCHEMA
|
*1 | SOUS-ENSEMBLE DE RACCORD DE REFROIDISSEUR D'HUILE |
*2 | BOULON-RACCORD DE REFROIDISSEUR D'HUILE |
|
*3 | CABLE DE BOITE DE VITESSES |
*4 | ATTACHE DE CAPTEUR DE TEMPERATURE |
|
*5 | JOINT D'ETANCHEITE |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
|
ATF WS d'origine Toyota |
- | - |
