Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

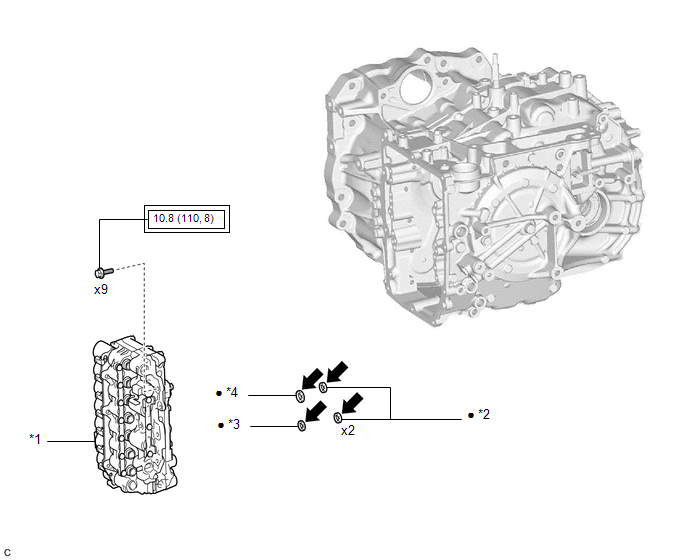

SCHEMA
*1 | ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES |
*2 | JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT |
*3 | JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 1 |
*4 | JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 2 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable | |
ATF WS d'origine Toyota |
- | - |

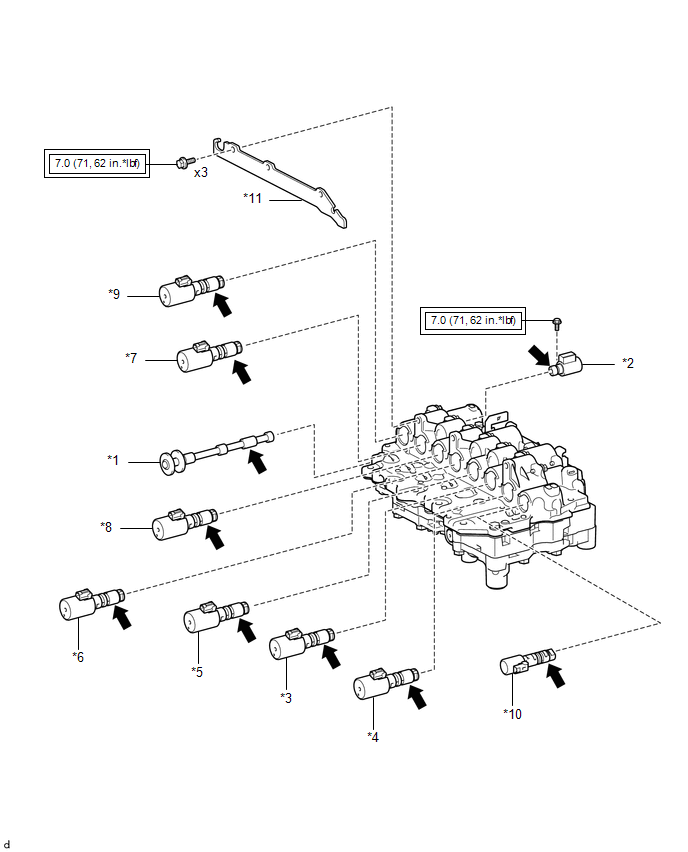

SCHEMA
*1 | SOUPAPE A COMMANDE MANUELLE |
*2 | ELECTROVANNE (SL) |
*3 | ELECTROVANNE (SL1) |
*4 | ELECTROVANNE (SL2) |
*5 | ELECTROVANNE (SL3) |
*6 | ELECTROVANNE (SL4) |
*7 | ELECTROVANNE (SL5) |
*8 | ELECTROVANNE (SL6) |
*9 | ELECTROVANNE (SLU) |
*10 | ELECTROVANNE (SLT) |
*11 | PLAQUE DE VERROUILLAGE D'ELECTROVANNE |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
ATF WS d'origine Toyota |
