Pieces Constitutives
PIECES CONSTITUTIVES

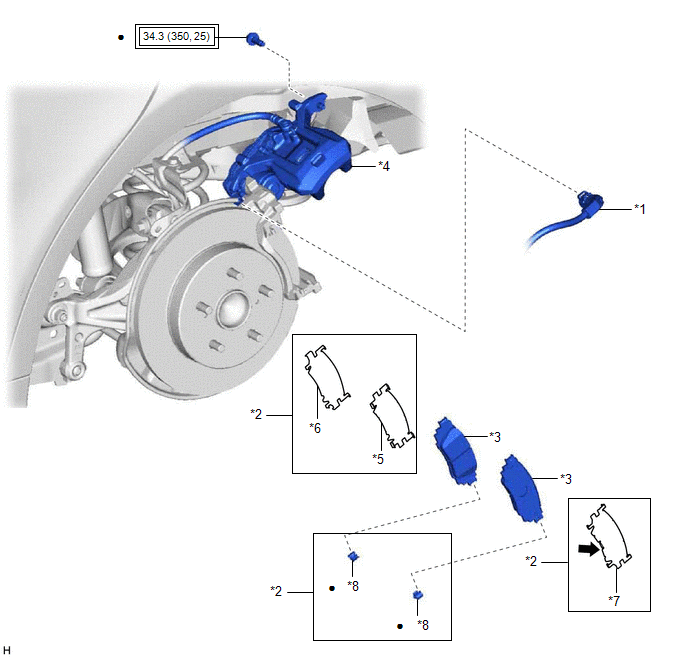

SCHEMA
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE |
*3 | PLAQUETTE DE FREIN A DISQUE ARRIERE |
*4 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
*5 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 1 |
*6 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 2 |
*7 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE |
*8 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse pour frein à disque |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici
Remontage
REMONTAGE PROCEDURE 1. REPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
CONSEIL: Lors de la pose d'une housse d'assise de siège arrière de type banquette, se reporter aux mesures de précaution afin d'éviter la formation de plis.
Cliquer ici (a) Engager ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE D'AMORTISSEUR ARRIERE
(a) Comprimer et étirer la tige de l'ensemble d'amortisseur arrière à 4 reprises minimum.
Standard: Lorsqu'elle est étirée et comprimée à une vitesse constante, la course de la tige d'amortisseur est fluide, sans rési ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE
*2 PLAQUETTE DE FREIN A DISQUE ARRIERE
*3 ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE
*4 PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE ARRIERE
*5 CA ...
