REMONTAGE
PROCEDURE
1. REPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
CONSEIL:
Lors de la pose d'une housse d'assise de siège arrière de type banquette, se reporter aux mesures de précaution afin d'éviter la formation de plis.
Cliquer ici .gif)

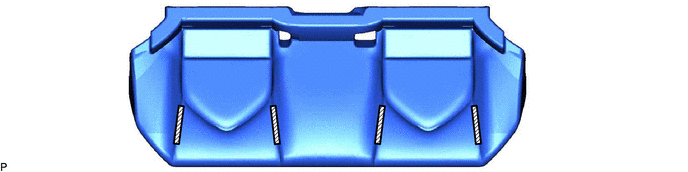

(a) Engager les 2 dispositifs de fixation.
.png) |
Dispositif de fixation |
- | - |
(b) A l'aide d'une pince pour anneau demi-rond, reposer les 22 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.
REMARQUE:
(c) Engager les 4 dispositifs de fixation.
|
|
Dispositif de fixation |
- | - |

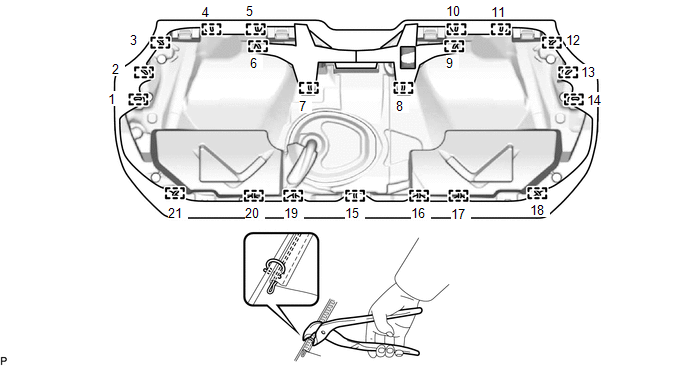

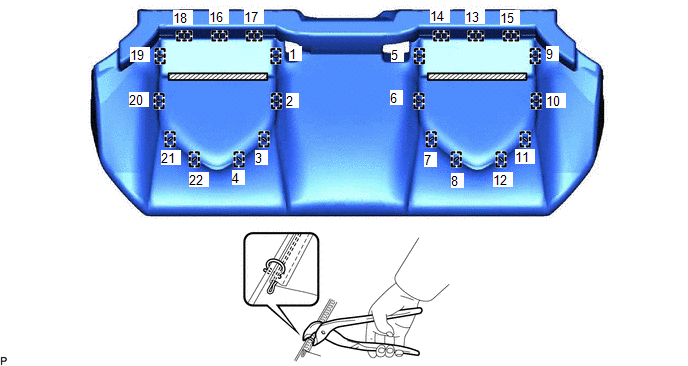

(d) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège arrière de type banquette sur le sous-ensemble de rembourrage d'assise de siège arrière avec 21 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.
REMARQUE:
2. REPOSER LE CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT
(a) Engager le guide et la griffe comme indiqué sur le schéma.
.png) |
Poser dans ce sens |
(b) Reposer le cache de socle de siège de sécurité enfant à l'aide de la vis.
CONSEIL:
Procéder de la même manière pour tous les caches de socle de siège de sécurité enfant.

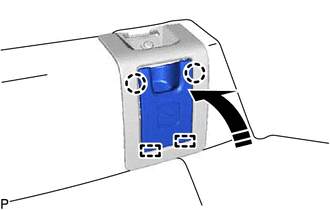

3. REPOSER LE CACHE DE SIEGE DE SECURITE ENFANT

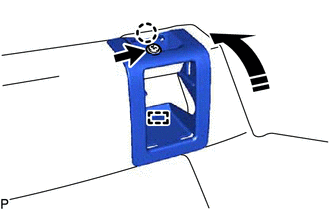

(a) Engager les 2 guides et les 2 griffes pour reposer le cache de siège de sécurité enfant, comme indiqué sur le schéma.
|
|
Poser dans ce sens |
CONSEIL:
Procéder de la même manière pour tous les caches de siège de sécurité enfant.
4. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE
Cliquer ici
5. REPOSER LA HOUSSE DE DOSSIER DE SIEGES ARRIERE DE TYPE BANQUETTE
CONSEIL:
Lors de la pose d'une housse de dossier de siège arrière de type banquette, se reporter aux mesures de précaution afin d'éviter la formation de plis.
Cliquer ici

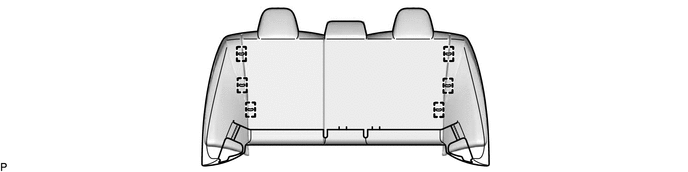

(a) Engager les 2 dispositifs de fixation.
|
|
Dispositif de fixation |
- | - |

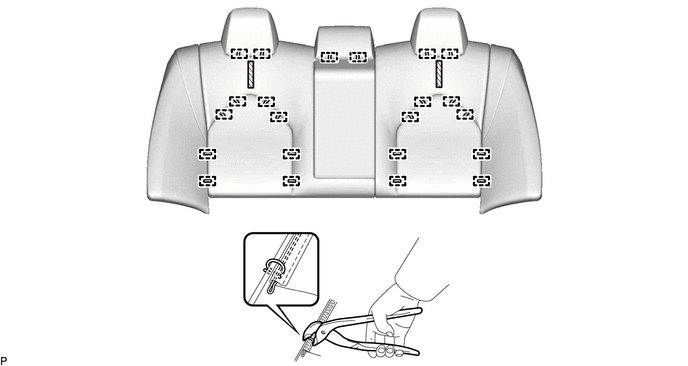

(b) A l'aide d'une pince pour anneau demi-rond, reposer 22 anneaux demi-ronds neufs.
REMARQUE:
(c) A l'aide d'une pince pour anneau demi-rond, reposer 6 anneaux demi-ronds neufs.
.png)
REMARQUE:

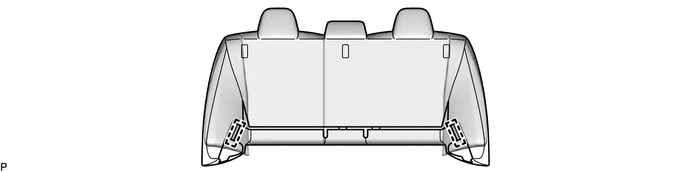

(d) Fixer les 3 crochets.
.png)

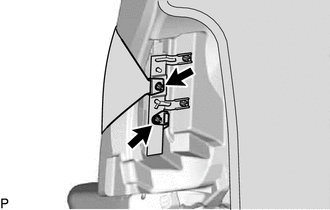

| (e) Reposer les 2 écrous. Torque: 8,0 N·m {82 kgf·cm, 71 in·lbf} CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|

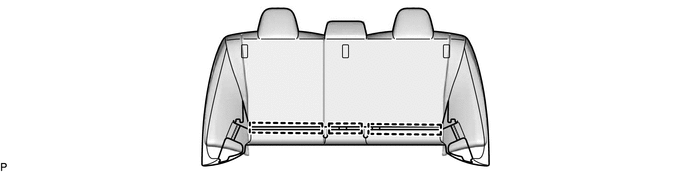

(f) Engager les 2 crochets pour reposer la housse de dossier de siège arrière de type banquette sur le rembourrage de dossier de siège arrière de type banquette.
.png)

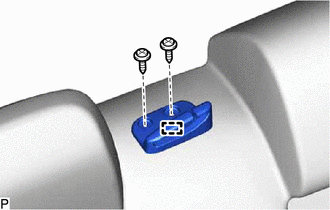

6. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
| (a) Engager le guide. |
|

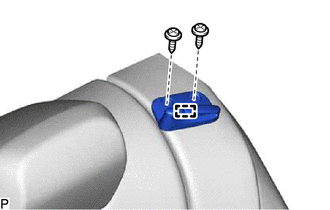

(b) Reposer le guide de sangle supérieure de ceinture de sécurité centrale arrière avec les 2 vis.

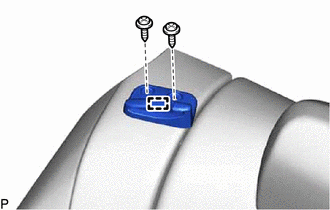

7. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
| (a) Engager le guide. |
|
(b) Reposer le guide de sangle supérieure de ceinture de sécurité arrière droite avec les 2 vis.
8. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE
| (a) Engager le guide. |
|
(b) Reposer le guide de sangle supérieure de ceinture de sécurité arrière gauche avec les 2 vis.
