Toyota Camry Manuel de réparation XV50 (2011–2019): Rechercher un éventuel court-circuit en +B dans la ligne de bus 3

DESCRIPTION

Il se peut qu'il y ait un court-circuit entre le circuit de l'une des lignes de bus CAN et +B lorsqu'il n'y a pas de résistance entre la borne 6 (CA3H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3, ou la borne 21 (CA3L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3.

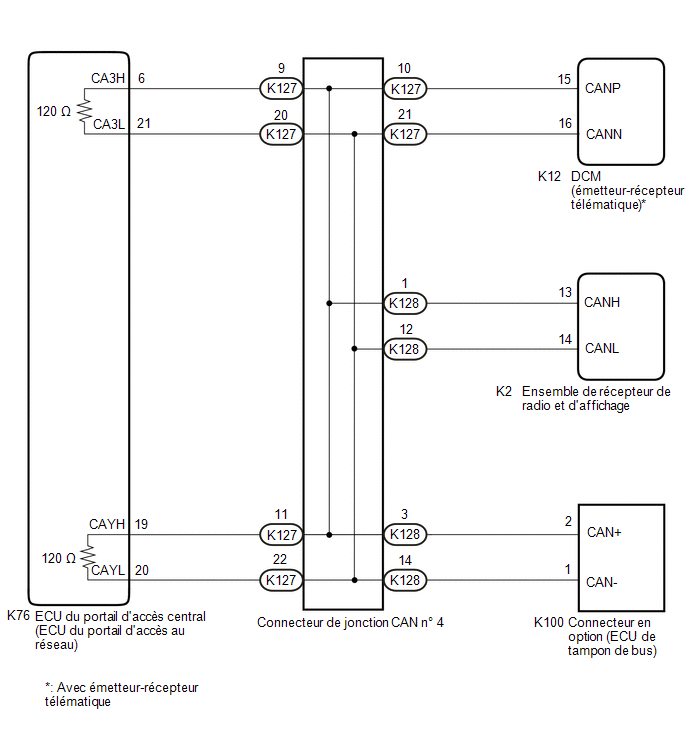

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.

REMARQUE:

• Parce que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.

  Cliquer ici

• Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
• Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

  Cliquer ici

• Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.

  Procédure de vérification des DTC: Mettre le contacteur d'allumage en position ON et attendre 1 minute minimum. Puis faire fonctionner le système incriminé potentiel et conduire le véhicule à une vitesse minimum de 60 km/h (37 mph) pendant 5 minutes minimum.

• Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.

  Cliquer ici

• Avant de remplacer le DCM (émetteur-récepteur télématique), se reporter à la section relative à l'enregistrement.
  • avec système de clé intelligente

    Cliquer ici

  • sans système de clé intelligente

    Cliquer ici

CONSEIL:

• Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
• Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.

PROCEDURE

(a) Débrancher le câble de la borne négative (-) de la batterie.

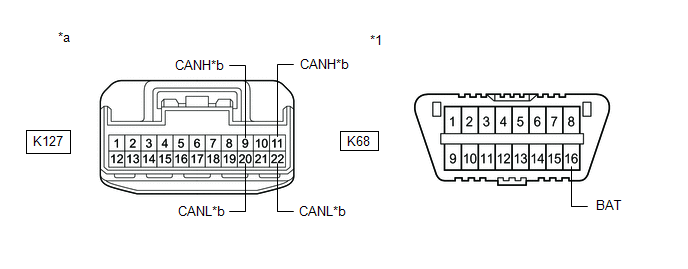

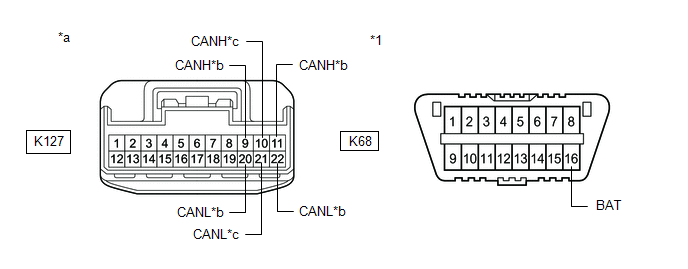

(b) Débrancher le connecteur K127 de jonction CAN n° 4.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

• *: avec émetteur-récepteur télématique

Résultat:

B

PASSER AU POINT 3

C

PASSER AU POINT 4

A

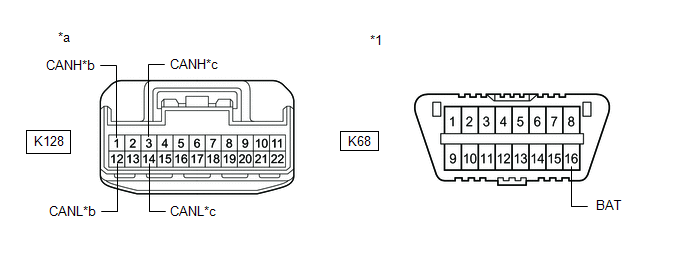

(a) Débrancher le connecteur K128 de jonction CAN n° 4.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

CONSEIL:

En cas de court-circuit en +B dans une ligne de bus CAN sans aucun appareil compatible CAN en option branché au connecteur en option, réparer ou remplacer la ligne secondaire de bus CAN ou le connecteur en option.

OK

REMPLACER LE CONNECTEUR DE JONCTION CAN N° 4

INCORRECT

PASSER AU POINT 4

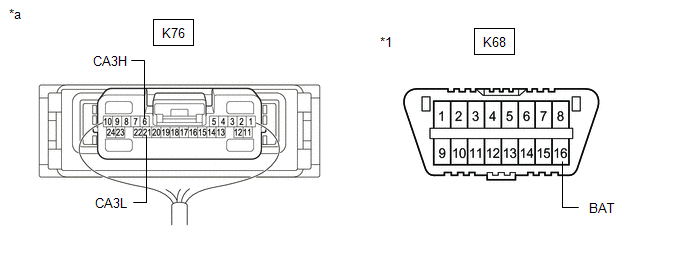

(a) Débrancher le connecteur K76 d'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

OK

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)

INCORRECT

REPARER OU REMPLACER LA LIGNE DE BUS PRINCIPALE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN N° 4 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Rebrancher tous les connecteurs du faisceau de câbles.

(b) Débrancher le connecteur qui comprend les bornes CANH et CANL de l'ECU ou du capteur à laquelle la ligne de bus court-circuitée à +B est raccordée.

Cliquer ici

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

CONSEIL:

• Si la résistance passe à 6 kΩ ou plus lorsque le connecteur est débranché de l'ECU ou du capteur, il peut y avoir un court-circuit dans l'ECU ou le capteur.
• Si la résistance ne revient pas à la normale lorsque le connecteur est débranché de l'ECU ou du capteur, s'assurer de l'absence de court-circuit en +B dans le faisceau de câbles et réparer ou remplacer le faisceau de câbles ou le connecteur, si nécessaire.

OK

REMPLACER L'ECU OU LE CAPTEUR

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
