Toyota Camry Manuel de réparation XV50 (2011–2019): Reglage
REGLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de régler l'ensemble de contacteur de position de stationnement/point mort, s'assurer que le levier de changement de vitesse est en position N.
PROCEDURE
1. SECURISER LE VEHICULE
(a) Engager totalement le frein de stationnement et caler une roue.
ATTENTION:
- Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.
- Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.
2. DEBRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
Cliquer ici
3. REGLER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

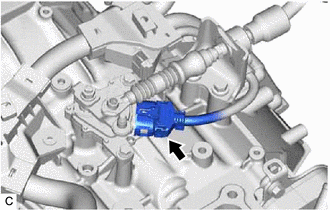

(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort. |
|

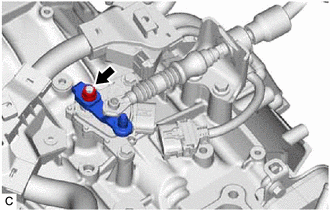

(b) Déposer l'écrou, la rondelle et le levier d'axe de commande de boîte de vitesses du sous-ensemble d'axe de levier de soupape manuelle. |
|

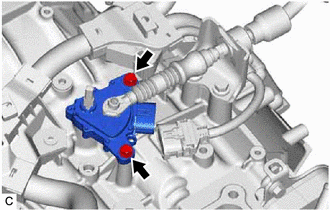

(c) Desserrer les 2 boulons de l'ensemble de contacteur de position de stationnement/point mort. |
|

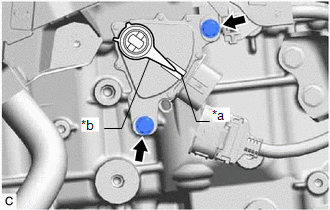

(d) Aligner la saillie sur le trait de base de point mort. |
|
(e) Maintenir l'ensemble de contacteur de position de stationnement/point mort en position et serrer les 2 boulons.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
(f) Reposer le levier d'axe de commande de boîte de vitesses sur le sous-ensemble d'axe de levier de soupape manuelle à l'aide de la rondelle et de l'écrou.
Torque:
12,7 N·m {130 kgf·cm, 9 ft·lbf}
(g) Brancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.
4. BRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
Cliquer ici
5. VERIFIER LE FONCTIONNEMENT DE L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
Cliquer ici
