Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE ROULEMENT CENTRAL DE ROCHET DE DEMARREUR

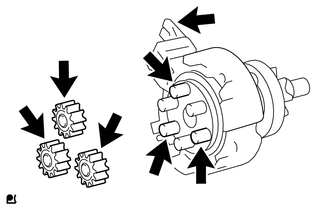

(a) Appliquer de la graisse pour hautes températures sur les 3 trains planétaires, les 3 axes de train planétaire et le levier de commande de pignon.

Graisse pour hautes températures

CONSEIL:

Appliquer un total d'environ 0,5 g (0,0176 oz.) de graisse pour hautes températures sur les trains planétaires et les axes de train planétaire.

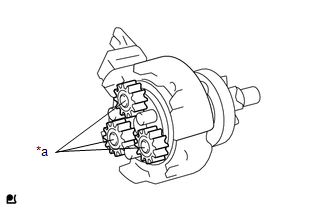

(b) Reposer les 3 trains planétaires sur les axes de train planétaire du sous-ensemble de roulement central de rochet de démarreur.

*a

Axe de train planétaire

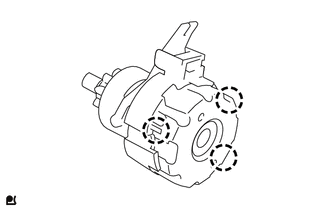

(c) Engager les 3 griffes et reposer l'amortisseur de démarreur sur le sous-ensemble de roulement central de rochet de démarreur.

(d) Aligner la découpe de l'ensemble de boîtier d'entraînement de démarreur sur la saillie du sous-ensemble de roulement central de rochet de démarreur et reposer le sous-ensemble de roulement central de rochet de démarreur.

*a

Découpe

*b

Saillie

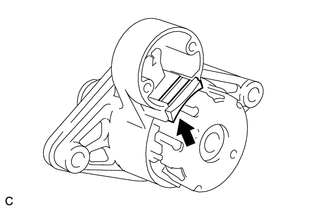

(e) Reposer le joint en caoutchouc sur l'ensemble de boîtier d'entraînement de démarreur.

2. REPOSER L'ENSEMBLE DE PORTE-BALAIS DE DEMARREUR

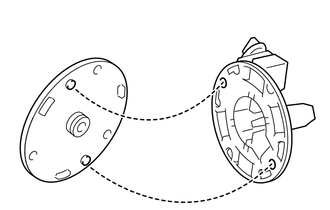

(a) Reposer l'ensemble de flasque de démarreur côté collecteur sur l'ensemble de porte-balais de démarreur comme indiqué sur le schéma.

CONSEIL:

Si les pièces ne sont pas correctement alignées, le boulon d'assemblage ne peut pas être fixé.

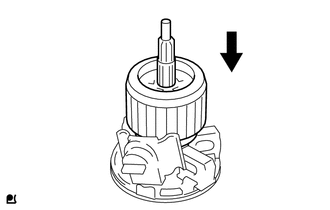

(b) Ecarter les balais sur l'ensemble de porte-balais de démarreur et reposer l'ensemble d'induit de démarreur sur l'ensemble de porte-balais de démarreur.

3. REPOSER L'ENSEMBLE D'INDUIT DE DEMARREUR

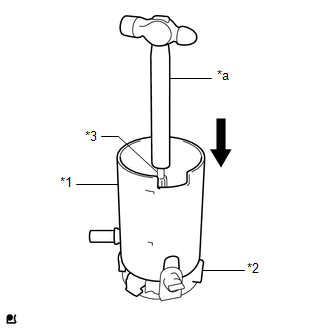

(a) Reposer l'ensemble de carcasse de démarreur tout en maintenant l'ensemble d'induit de démarreur et l'ensemble de porte-balais de démarreur à l'aide d'un manche de marteau.

CONSEIL:

L'ensemble d'induit de démarreur sera attiré par le champ magnétique de l'ensemble de carcasse de démarreur. Maintenir l'ensemble d'induit de démarreur avec le manche de marteau.

*1

Ensemble de carcasse de démarreur

*2

Ensemble de porte-balais de démarreur

*3

Ensemble d'induit de démarreur

*a

Marteau

4. REPOSER L'ENSEMBLE DE CARCASSE DE DEMARREUR

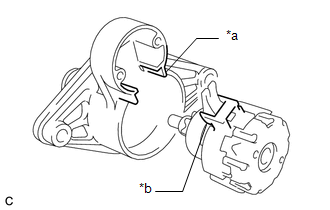

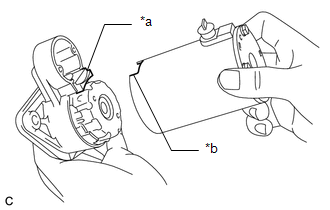

(a) Aligner la découpe de l'ensemble de carcasse de démarreur sur la saillie du sous-ensemble de roulement central de rochet de démarreur.

*a

Saillie

*b

Découpe

(b) A l'aide d'une clé à douille de 7 mm, reposer l'ensemble de carcasse de démarreur à l'aide des 3 boulons d'assemblage.

Torque:

3,0 N·m {31 kgf·cm, 27 in·lbf}

5. REPOSER L'ENSEMBLE DE CONTACTEUR MAGNETIQUE DE DEMARREUR

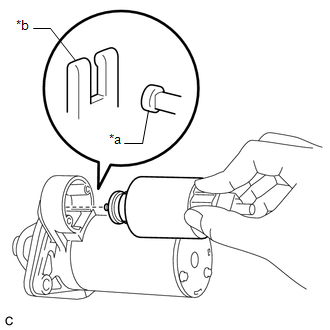

(a) Suspendre le crochet de l'ensemble de contacteur magnétique de démarreur sur le levier de commande de pignon.

*a

Crochet

*b

Levier de commande de pignon

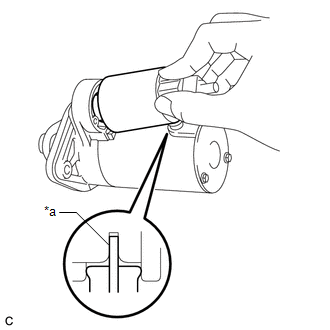

(b) Appuyer sur la partie arrière de l'ensemble de contacteur magnétique de démarreur puis le brancher sur la borne C.

REMARQUE:

  • Brancher fermement l'ensemble de contacteur magnétique de démarreur sur la borne C.
  • S'assurer que les pièces sont à l'abri de corps étrangers, de l'huile ou de la graisse.

*a

Borne C

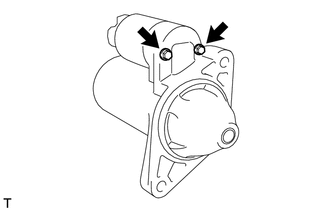

(c) A l'aide d'une clé à douille de 7 mm, reposer l'ensemble de contacteur magnétique de démarreur à l'aide des 2 boulons.

Torque:

3,0 N·m {31 kgf·cm, 27 in·lbf}
