REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE DEMARREUR
(a) Reposer l'ensemble de démarreur sur le sous-ensemble de bloc-cylindres à l'aide des 2 boulons.
Torque:
46 N·m {469 kgf·cm, 34 ft·lbf}
(b) Brancher le câble de moteur n° 2 à la borne 30 à l'aide de l'écrou.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
(c) Fermer le capuchon de borne.
(d) Brancher le connecteur de l'ensemble de démarreur.
(e) Reposer le support de radiateur n° 1 sur la fixation du moteur avant avec le boulon.
Torque:
19 N·m {194 kgf·cm, 14 ft·lbf}
(f) Engager les 3 attaches pour reposer la durite de radiateur, les durites à dépression et le câble de moteur n° 2 du support de radiateur n° 1.
(g) Engager les 2 attaches pour reposer le câble de moteur et le câble de moteur n° 2 sur l'ensemble de boîte-pont automatique.
(h) Engager l'attache pour reposer la durite de radiateur sur l'ensemble de carénage de ventilateur.
(i) Reposer le câble de moteur sur la caisse du véhicule à l'aide du boulon.
Torque:
8,0 N·m {82 kgf·cm, 71 in·lbf}
2. REPOSER LE CACHE LATERAL DU CARTER DE VOLANT MOTEUR

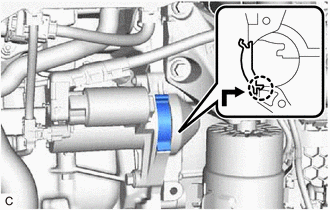

(a) Aligner la saillie avec le sous-ensemble de bloc-cylindres et engager la griffe comme indiqué sur le schéma pour reposer le cache latéral de carter de volant moteur. REMARQUE:
|
|
3. REPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
4. REPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
Cliquer ici
5. REPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
6. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
7. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
Cliquer ici
