REMONTAGE
PROCEDURE
1. REPOSER LE COUSSIN DE TABLEAU DE BORD
(a) Nettoyer la surface du sous-ensemble de rembourrage de sécurité de tableau de bord.
(1) Retirer le reste de ruban adhésif double face du sous-ensemble de rembourrage de sécurité de tableau de bord.
(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Déposer la feuille de protection du coussinet de tableau de bord neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

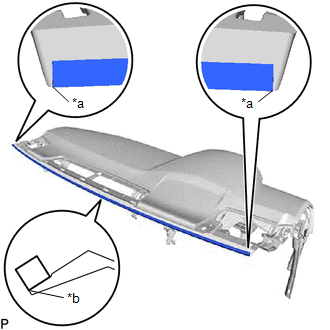

(c) Poser un coussinet de tableau de bord neuf, comme indiqué sur le schéma. |
|
2. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
Cliquer ici

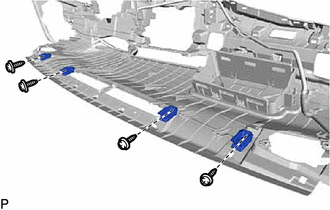

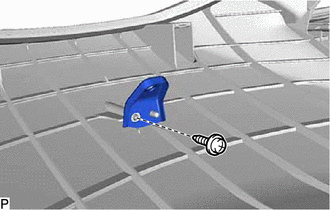

3. REPOSER LA GOUPILLE DE TABLEAU DE BORD N° 1
(a) Reposer les 4 goupilles de tableau de bord n° 1 avec les 4 vis <D> ou <E>. |
|
4. REPOSER LE CACHE D'ORIFICE DE TABLEAU DE BORD (avec affichage headup)

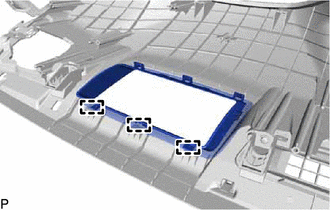

(a) Engager les 3 guides. |
|

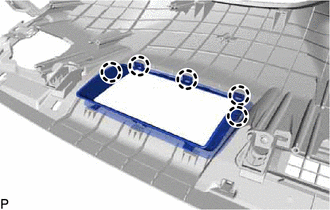

(b) Engager les 5 griffes pour reposer le cache d'orifice de tableau de bord. |
|

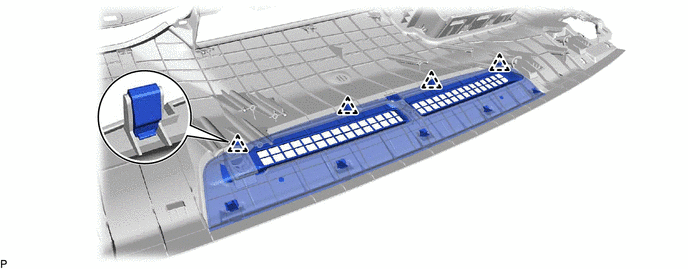

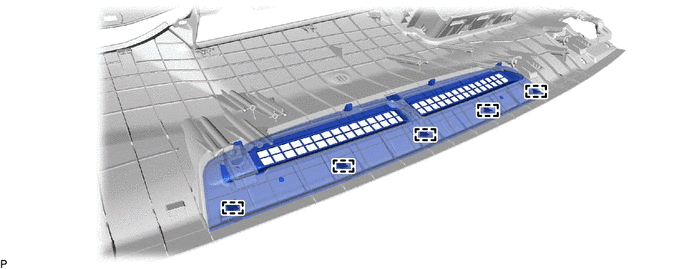

5. REPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 1
(a) Engager les 5 guides.
(b) Engager les 4 griffes pour reposer le garnissage de buse de dégivreur n° 1.

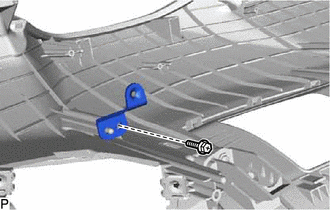

6. REPOSER LE SOUS-ENSEMBLE DE SUPPORT DE COMBINE D'INSTRUMENTS N° 2 (avec affichage headup)
(a) Install the No. 2 meter bracket sub-assembly with the screw <C>. |
|
7. REPOSER LE SOUS-ENSEMBLE DE SUPPORT DE RECHAUFFEUR N° 1
(a) Install the No. 1 meter bracket sub-assembly with the screw <C> or <D>. |
|

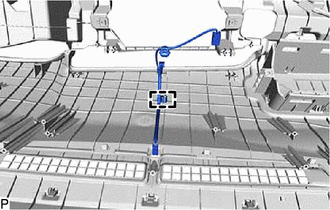

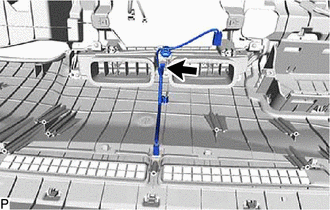

8. REPOSER LE CABLE DE TABLEAU DE BORD N° 3
(a) Engager l'attache pour reposer le câble de tableau de bord n° 3. |
|

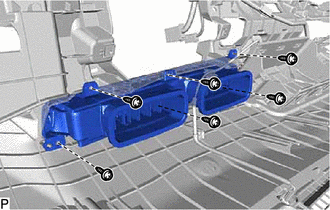

9. REPOSER L'ENSEMBLE DE REGISTRE N° 2 DE TABLEAU DE BORD
(a) Reposer l'ensemble de registre de tableau de bord n° 2 avec les 6 vis <D> ou <D>. |
|
(b) Brancher le connecteur. |
|
10. REPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 2
(a) Reposer le sous-ensemble de conduite de chauffage n° 2 avec les 2 vis <C> ou <D>. |
|
12. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT (avec antenne de navigation)
Cliquer ici
13. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (avec système de navigation)
Cliquer ici
14. REPOSER L'ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC SUPPORT (avec SOS (manuel) contacteur)
Cliquer ici
15. REPOSER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (avec SOS (manuel) contacteur)
Cliquer ici

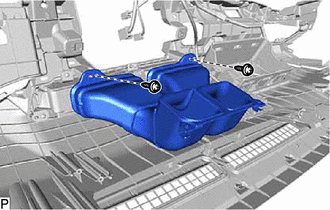

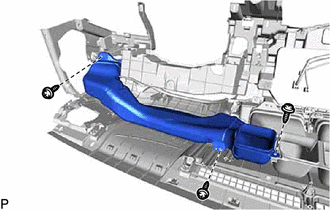

16. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
(a) Reposer le sous-ensemble de conduite de chauffage n° 3 avec les 3 vis <C> ou <D>. |
|

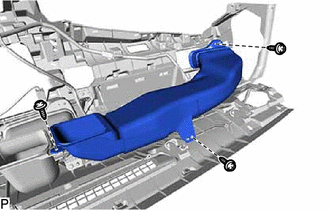

17. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 1
(a) Reposer le sous-ensemble de conduite de chauffage n° 1 avec les 3 vis <C> ou <D>. |
|
18. REPOSER LE SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS (avec affichage tête haute)
Cliquer ici

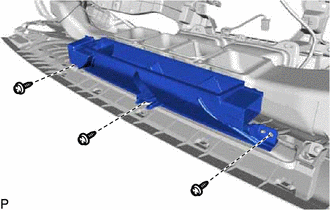

19. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
(a) Reposer l'ensemble de buse de dégivreur avec les 3 vis <C> ou <D>. |
|

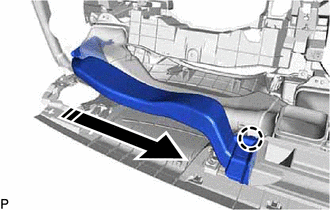

20. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2

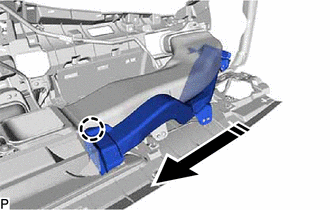

(a) Engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

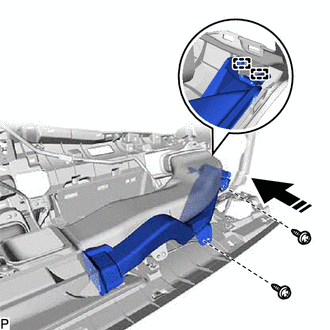

(b) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Reposer la conduite de buse de dégivreur latérale n° 2 avec les 2 vis <D> ou <F>.

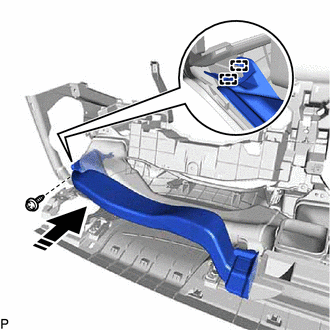

21. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1
(a) Engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Reposer la conduite de buse de dégivreur latérale n° 1 avec la vis <C> ou <D>.
22. REPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT
Cliquer ici
