REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
(a) Lors de la repose d'un sous-ensemble de rembourrage de sécurité de tableau de bord neuf:

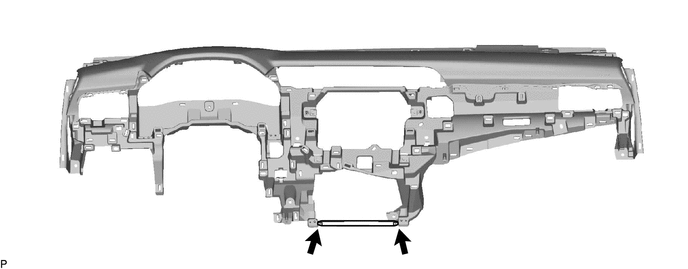

(1) Immédiatement avant de reposer le sous-ensemble de sécurité de tableau de bord, tordre et couper la partie indiquée sur le schéma.

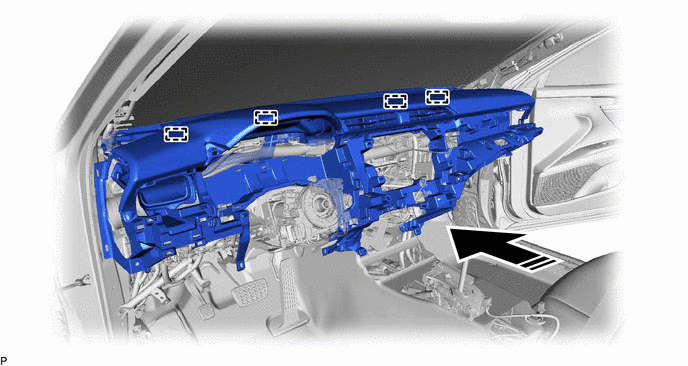

(b) Engager les 4 guides et reposer provisoirement le sous-ensemble de rembourrage de sécurité de tableau de bord comme indiqué sur le schéma.
![]() |
Poser dans ce sens | - |
- |
REMARQUE:

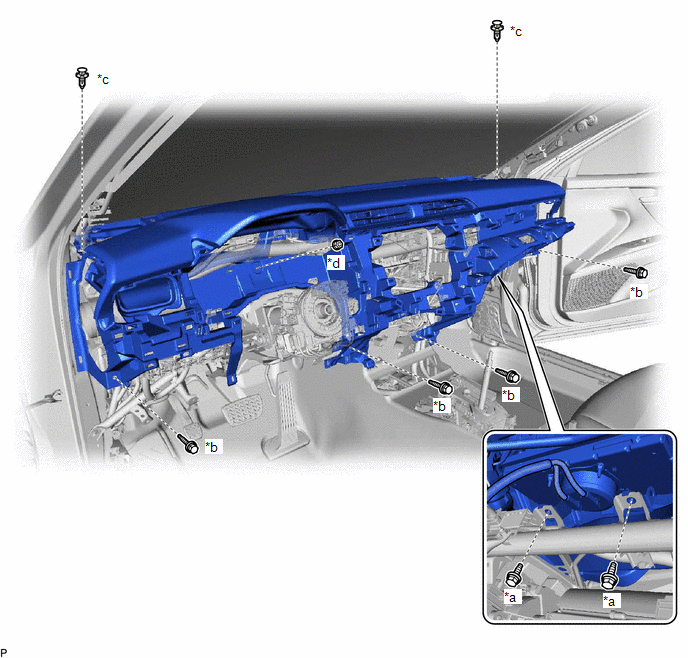

(c) Reposer le sous-ensemble de rembourrage de sécurité de tableau de bord avec les 4 boulons <B>, les 2 boulons <C> et l'écrou <E>.
*a | Boulon <A> |
*b | Boulon <B> |
*c | Agrafe |
*d | Ecrou <E> |
Torque:
Boulon <A> :
20 N·m {204 kgf·cm, 15 ft·lbf}
(d) Reposer les 2 agrafes.

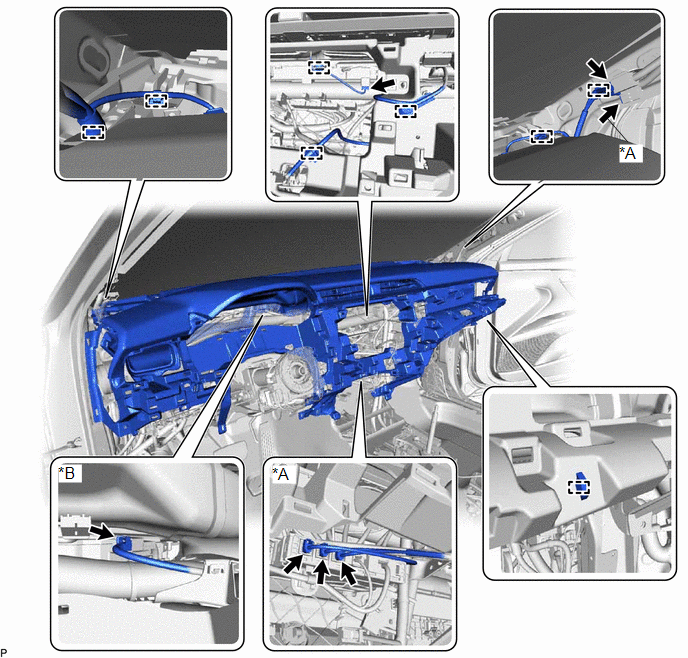

(e) Engager chaque attache.
*A | avec contacteur (SOS) manuel |
*B | avec affichage Headup |
(f) Brancher chaque connecteur.

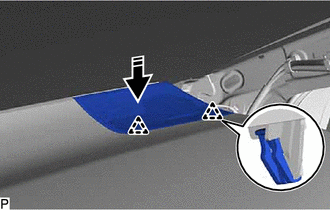

(g) Engager les 2 griffes pour brancher la thermistance de refroidisseur (capteur de température ambiante) comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
2. BRANCHER LE CABLE DE TABLEAU DE BORD N° 5
Cliquer ici
3. REPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD

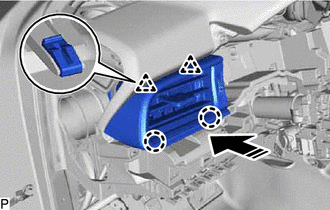

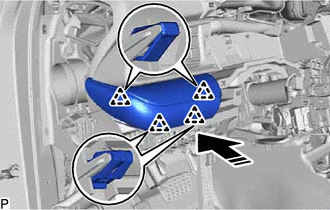

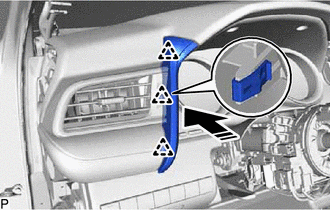

(a) Engager les 2 agrafes et les 2 griffes pour reposer l'ensemble de registre de tableau de bord n° 1, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
4. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
(a) Engager les 4 agrafes pour reposer le sous-ensemble de garnissage de tableau de bord n° 1, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
5. REPOSER L'ENSEMBLE DE HAUT-PARLEUR N° 2 AVANT (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
6. REPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 2

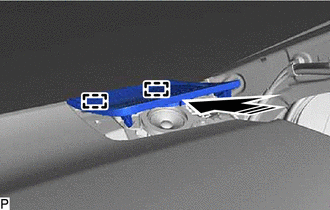

(a) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 2 agrafes pour reposer le sous-ensemble de panneau de haut-parleur de tableau de bord n° 2 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
7. REPOSER L'ENSEMBLE DE HAUT-PARLEUR N° 2 AVANT (pour côté gauche)
Cliquer ici
8. REPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1
(a) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 2 agrafes pour reposer le sous-ensemble de panneau de haut-parleur de tableau de bord n° 1 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
9. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
(a) Brancher le connecteur.

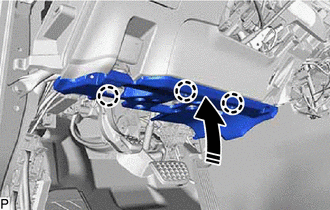

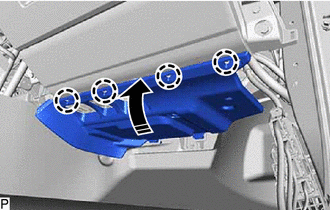

(b) Engager les 4 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Reposer le sous-ensemble de panneau inférieur de tableau de bord avec les 5 vis <C>.
10. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
(a) Brancher le connecteur.
(b) Engager l'attache.

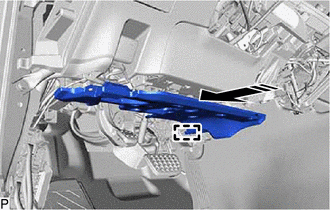

(c) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

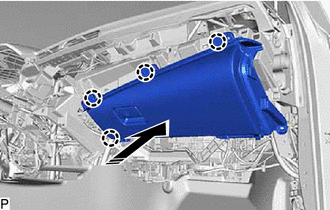

(d) Engager les 4 griffes pour reposer le sous-ensemble de cache inférieur de tableau de bord n° 2 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
12. REPOSER LE PANNEAU LATERAL DROIT DE TABLEAU DE BORD

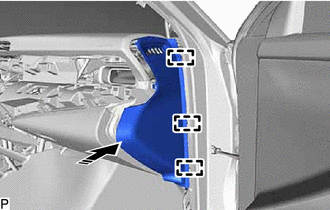

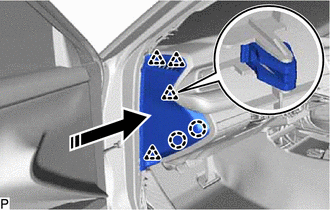

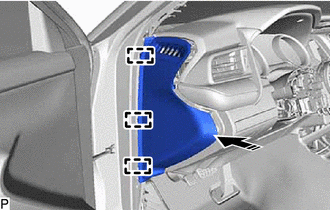

(a) Engager les 3 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 4 griffes et les 2 griffes pour reposer le panneau latéral droit de tableau de bord comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
13. REPOSER LE GARNISSAGE DE MONTANT AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
14. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
16. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
17. REPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 7 pouce)
Cliquer ici
18. REPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 8 pouce)
Cliquer ici
19. REPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
Cliquer ici
20. REPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
(a) avec éclairage:
(1) Brancher le connecteur.

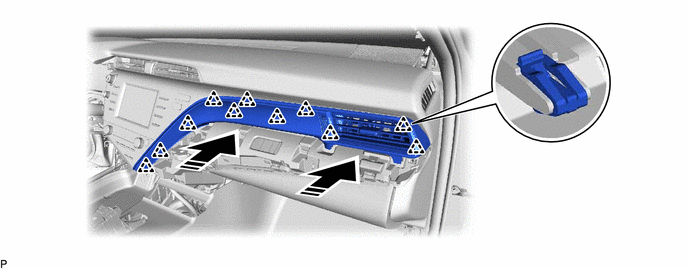

(b) Engager les 11 agrafes pour reposer l'ensemble de registre de tableau de bord n° 3, comme indiqué sur le schéma.
![]() |
Poser dans ce sens | - |
- |
21. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
(a) avec système de clé intelligente:
(1) Brancher le connecteur.
(b) Engager les 5 agrafes pour reposer le sous-ensemble de panneau de finition de tableau de bord comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
22. REPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
Cliquer ici
23. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Brancher le connecteur.

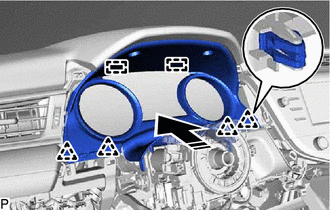

(b) Engager les 2 guides et les 4 agrafes, et reposer l'ensemble de panneau de finition de combiné d'instruments comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Reposer les 2 agrafes.
24. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
25. SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
(a) Brancher chaque connecteur.
(b) Engager l'attache.

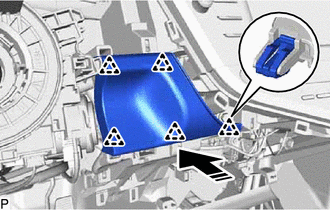

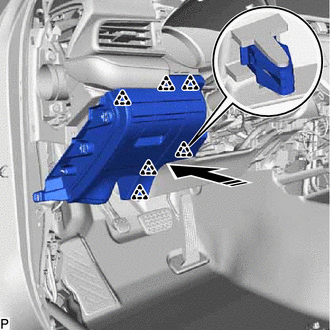

(c) Engager les 6 agrafes pour reposer le sous-ensemble de tableau de bord n° 1, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
26. REBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
(a) Engager la griffe et les 2 guides pour brancher le sous-ensemble de levier de commande de verrouillage de capot.
27. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2

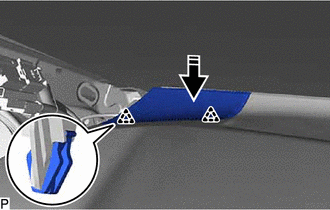

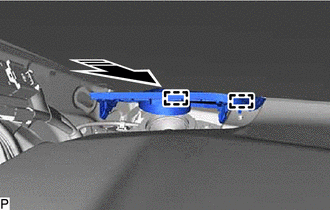

(a) Engager les 3 agrafes pour reposer la moulure de combiné d'instruments n° 2, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
28. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

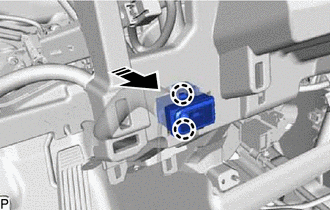

(a) Engager les 2 griffes pour brancher le connecteur DLC3.
(b) Engager les 2 attaches.
(c) Brancher le connecteur.
(d) Engager le guide, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

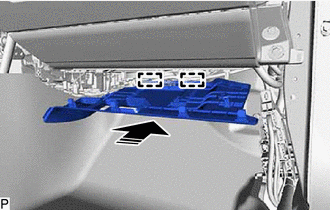

(e) Engager les 3 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(f) Reposer le sous-ensemble de cache inférieur de tableau de bord n° 1 avec les 2 vis <C>.

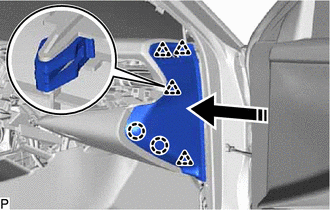

29. REPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD
(a) Engager les 3 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 4 griffes et les 2 griffes pour reposer le panneau latéral gauche de tableau de bord comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
30. REPOSER LE GARNISSAGE DE MONTANT AVANT GAUCHE
Cliquer ici
31. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
32. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
33. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
34. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
35. REPOSER LE CONTACTEUR DES CLIGNOTANTS
Cliquer ici
36. REPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
Cliquer ici
37. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
38. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
39. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
40. VERIFIER ET REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Cliquer ici
41. REPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
42. VERIFIER LE CENTRAGE DU VOLANT
43. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
