DEMONTAGE
PROCEDURE
1. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

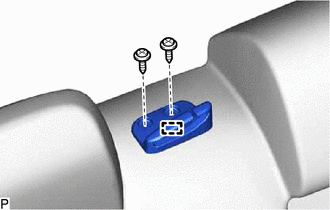

| (a) Déposer les 2 vis. |
|

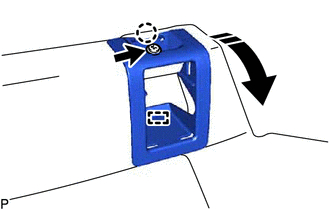

(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité arrière gauche.
2. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
| (a) Déposer les 2 vis. |
|
(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité arrière droite.
3. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
| (a) Déposer les 2 vis. |
|
(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité de siège central arrière.
4. DEPOSER LA HOUSSE DE DOSSIER DE SIEGES ARRIERE DE TYPE BANQUETTE

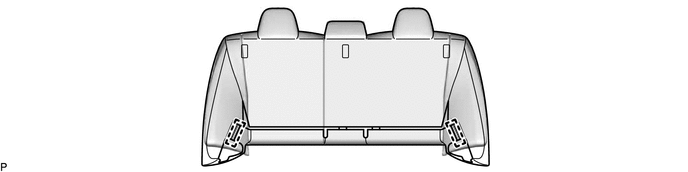

(a) Libérer les 2 crochets.

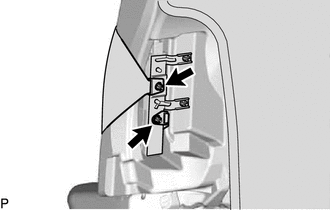

| (b) Déposer les 2 écrous. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|

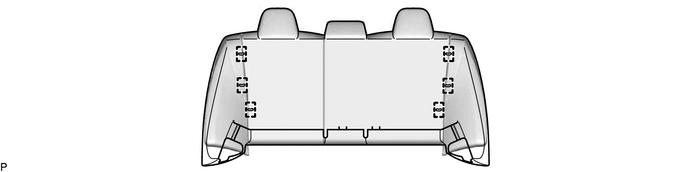

(c) Libérer les 3 crochets.

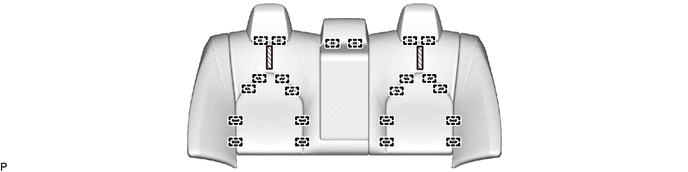

(d) Déposer les 6 anneaux demi-ronds.
(e) Déposer les 22 anneaux demi-ronds.
.png) |
Dispositif de fixation |
- | - |

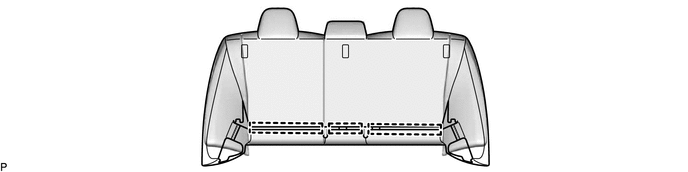

(f) Libérer les 2 dispositifs de fixation et déposer la housse de dossier de siège arrière de type banquette du rembourrage de dossier de siège arrière de type banquette.
5. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE
Cliquer ici
.gif)
6. DEPOSER LE CACHE DE SIEGE DE SECURITE ENFANT

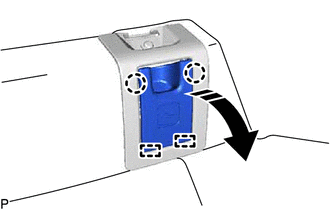

(a) Libérer les 2 griffes et les 2 guides pour déposer le cache de siège de sécurité enfant, comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |
CONSEIL:
Procéder de la même manière pour tous les caches de siège de sécurité enfant.
7. DEPOSER LE CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT

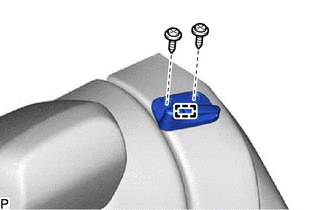

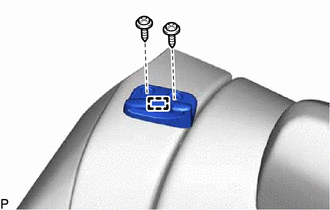

(a) Déposer la vis.
|
|
Déposer dans ce sens |
(b) Libérer la griffe et le guide pour déposer le cache de base de socle de siège de sécurité enfant, comme indiqué sur le schéma.
CONSEIL:
Procéder de la même manière pour tous les caches de siège de sécurité enfant.
8. DEPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

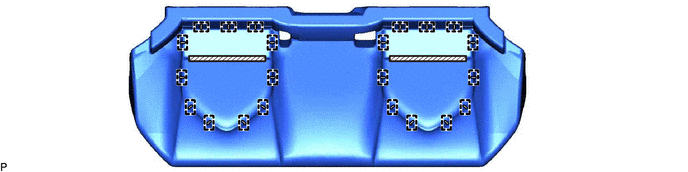

(a) Déposer les 21 anneaux demi-ronds.

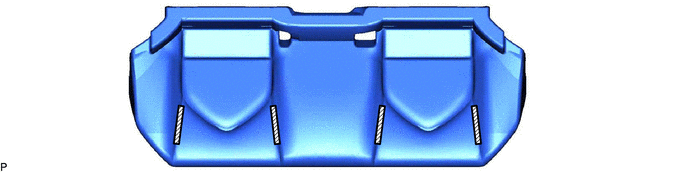

(b) Libérer les 4 dispositifs de fixation.
|
|
Dispositif de fixation |
- | - |

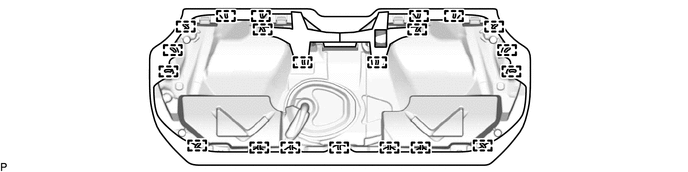

(c) Déposer les 22 anneaux demi-ronds.
|
|
Dispositif de fixation |
- | - |
(d) Libérer les 2 dispositifs de fixation pour déposer la housse d'assise de siège arrière de type séparé du sous-ensemble de rembourrage d'assise de siège arrière.
Depose
RemontageRepose
